Konfiguration Des Verlustrechners - Sonel MPI-540 Kurzbedienungsanleitung

Der finanzielle Verlust kann basierend der Livemodus:
 1 Stunde
 1 Tag
 1 Monat
veranschlagt werden.
Ist eine der obigen Option ausgewählt, (
zeigt.

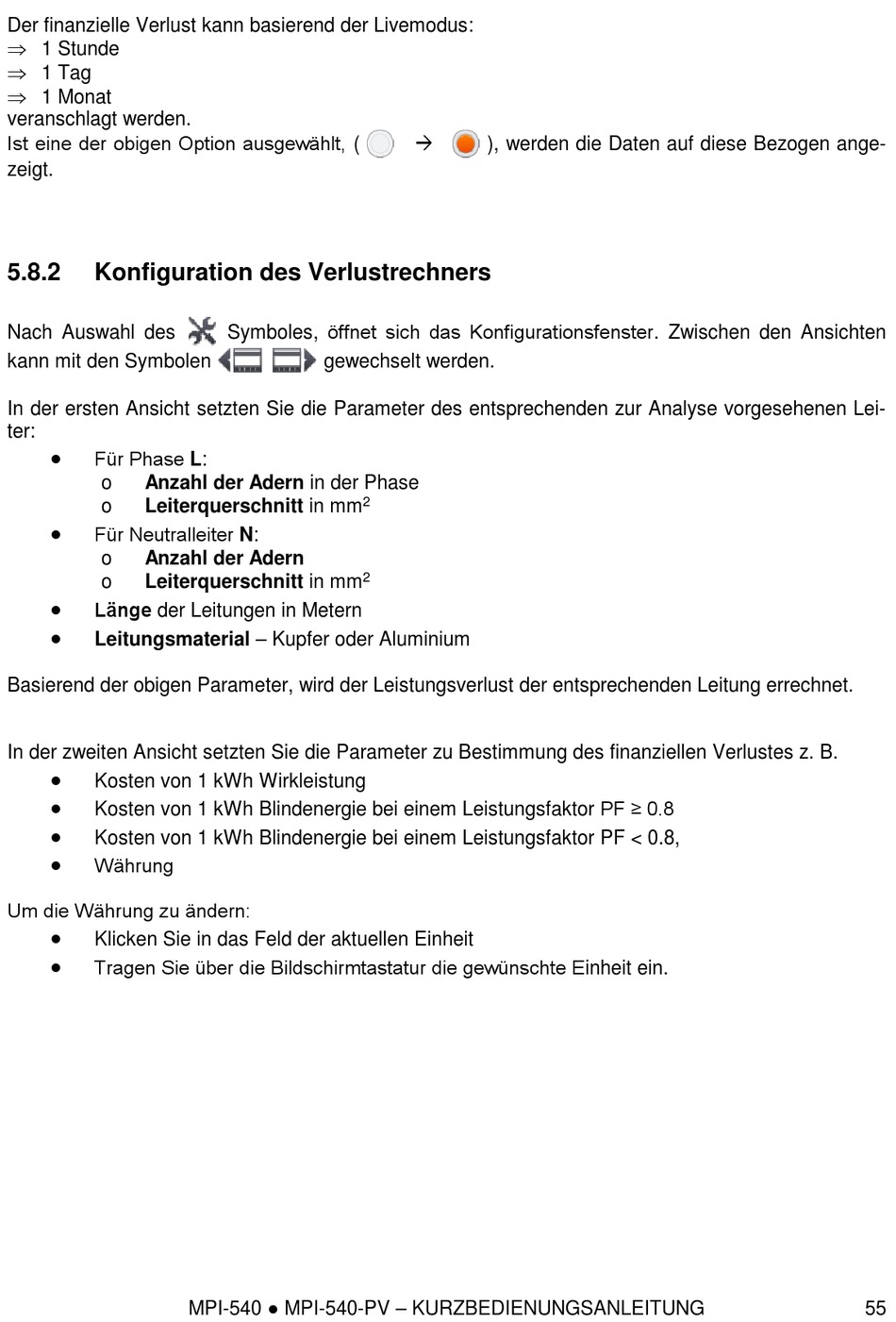

5.8.2

Konfiguration des Verlustrechners

Nach Auswahl des
kann mit den Symbolen
In der ersten Ansicht setzten Sie die Parameter des entsprechenden zur Analyse vorgesehenen Lei-
ter:

Für Phase L:
o Anzahl der Adern in der Phase
o Leiterquerschnitt in mm

Für Neutralleiter N:
o Anzahl der Adern
o Leiterquerschnitt in mm

Länge der Leitungen in Metern

Leitungsmaterial – Kupfer oder Aluminium
Basierend der obigen Parameter, wird der Leistungsverlust der entsprechenden Leitung errechnet.
In der zweiten Ansicht setzten Sie die Parameter zu Bestimmung des finanziellen Verlustes z. B.

Kosten von 1 kWh Wirkleistung

Kosten von 1 kWh Blindenergie bei einem Leistungsfaktor PF ≥ 0.8

Kosten von 1 kWh Blindenergie bei einem Leistungsfaktor PF < 0.8,

Währung
Um die Währung zu ändern:

Klicken Sie in das Feld der aktuellen Einheit

Tragen Sie über die Bildschirmtastatur die gewünschte Einheit ein.
Symboles, öffnet sich das Konfigurationsfenster. Zwischen den Ansichten
gewechselt werden.
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG

), werden die Daten auf diese Bezogen ange-
2
2
55
