Wählen Sie andere Einstellungen und führen Sie die Messung durch betätigen der START
Taste am Gerät aus.
3.2.4
Fehlerschleifenimpedanz im IT Netz
Vor Durchführung der Messung, wählen Sie in den Messeinstellungen die Netzform aus, welche Ih-
rer Installation entspricht.
ACHTUNG!
Nach Auswahl des IT Netzes, ist die Funktion der Kontaktelektrode inaktiv.
Wird versucht die Messung Z
angezeigt, dass dies nicht möglich ist.
In welche Weise das Prüfgerät an die Installation angeschlossen werden muss, ist in Fig. 3.6 darge-
stellt.
In welcher Art die Fehlerschleifenmessungen durchgeführt werden, wird in Abschnitt 3.2.1 beschrieben.
Betriebsspannungsbereich: 95 V ... 440 V.
14
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
and Z
L-PE
L-PE[RCD]

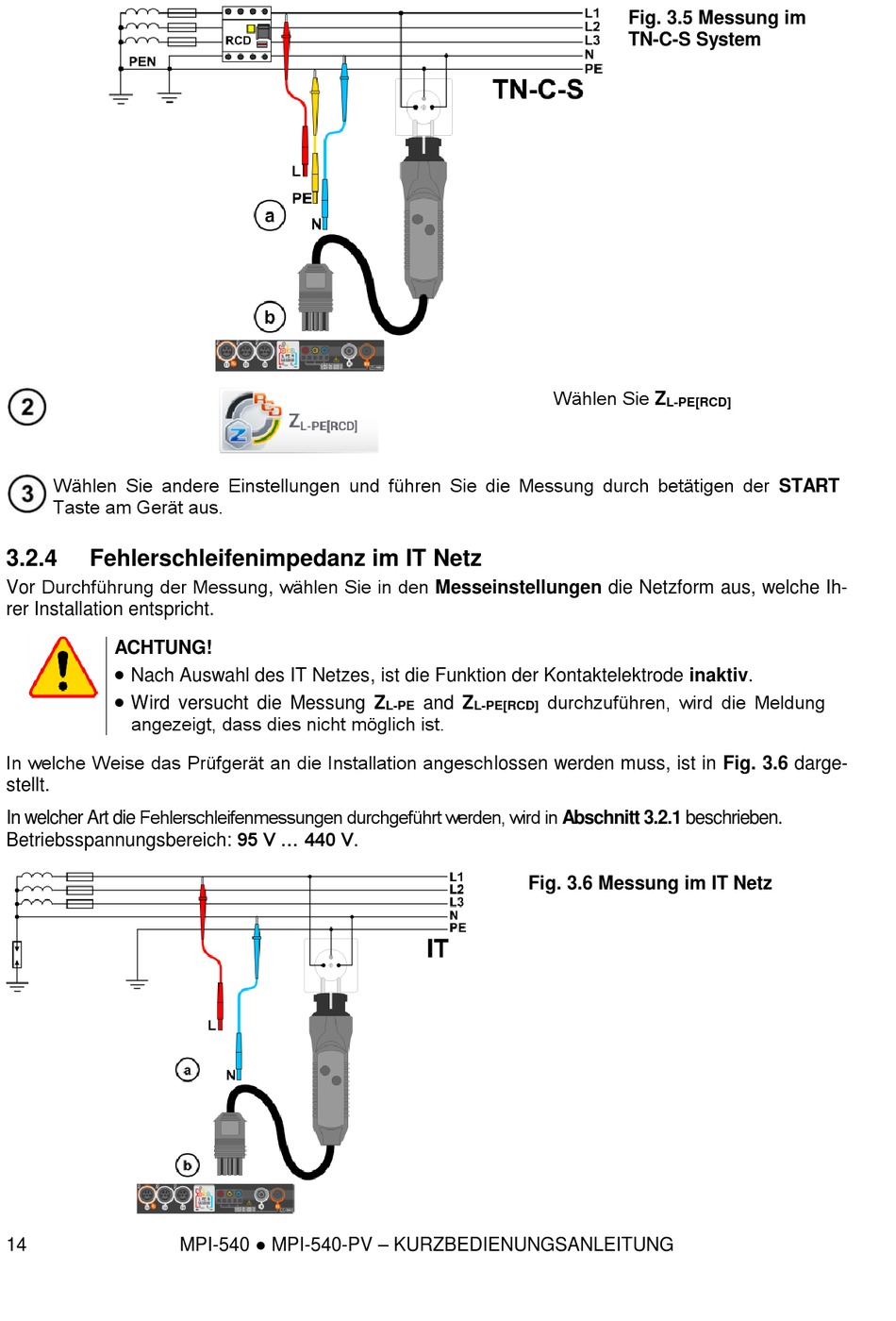

Fig. 3.6 Messung im IT Netz
Fig. 3.5 Messung im
TN-C-S System
Wählen Sie Z
L-PE[RCD]
durchzuführen, wird die Meldung
