3.18.1 Messkonfiguration

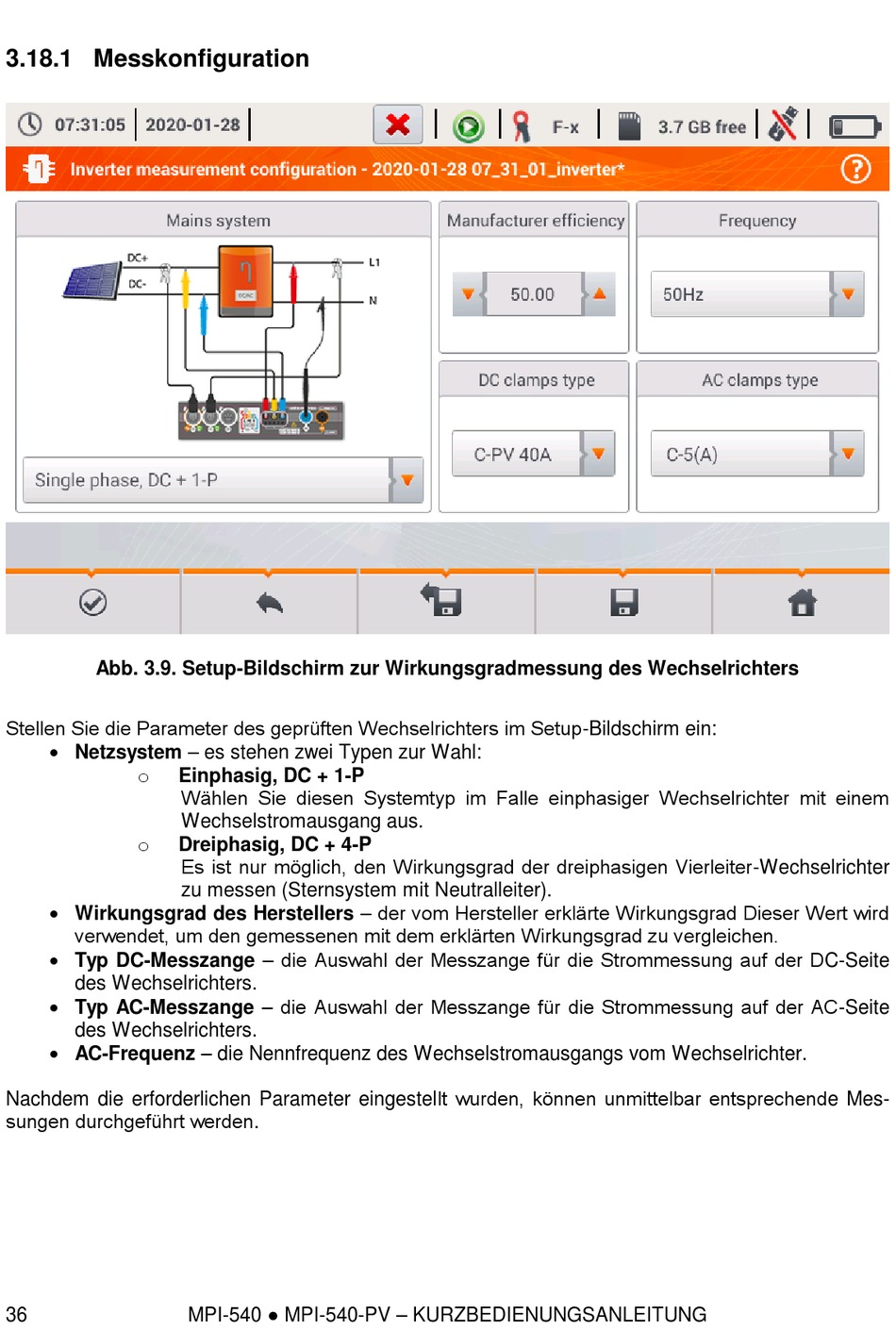

Abb. 3.9. Setup-Bildschirm zur Wirkungsgradmessung des Wechselrichters
Stellen Sie die Parameter des geprüften Wechselrichters im Setup-Bildschirm ein:
 Netzsystem – es stehen zwei Typen zur Wahl:
o
o
 Wirkungsgrad des Herstellers – der vom Hersteller erklärte Wirkungsgrad Dieser Wert wird
verwendet, um den gemessenen mit dem erklärten Wirkungsgrad zu vergleichen.
 Typ DC-Messzange – die Auswahl der Messzange für die Strommessung auf der DC-Seite
des Wechselrichters.
 Typ AC-Messzange – die Auswahl der Messzange für die Strommessung auf der AC-Seite
des Wechselrichters.
 AC-Frequenz – die Nennfrequenz des Wechselstromausgangs vom Wechselrichter.
Nachdem die erforderlichen Parameter eingestellt wurden, können unmittelbar entsprechende Mes-
sungen durchgeführt werden.
36
Einphasig, DC + 1-P
Wählen Sie diesen Systemtyp im Falle einphasiger Wechselrichter mit einem
Wechselstromausgang aus.
Dreiphasig, DC + 4-P
Es ist nur möglich, den Wirkungsgrad der dreiphasigen Vierleiter-Wechselrichter
zu messen (Sternsystem mit Neutralleiter).
