Messen Des Erdwiderstandes Mit Der 2-Zangen Methode - Sonel MPI-540 Kurzbedienungsanleitung

3.4.4

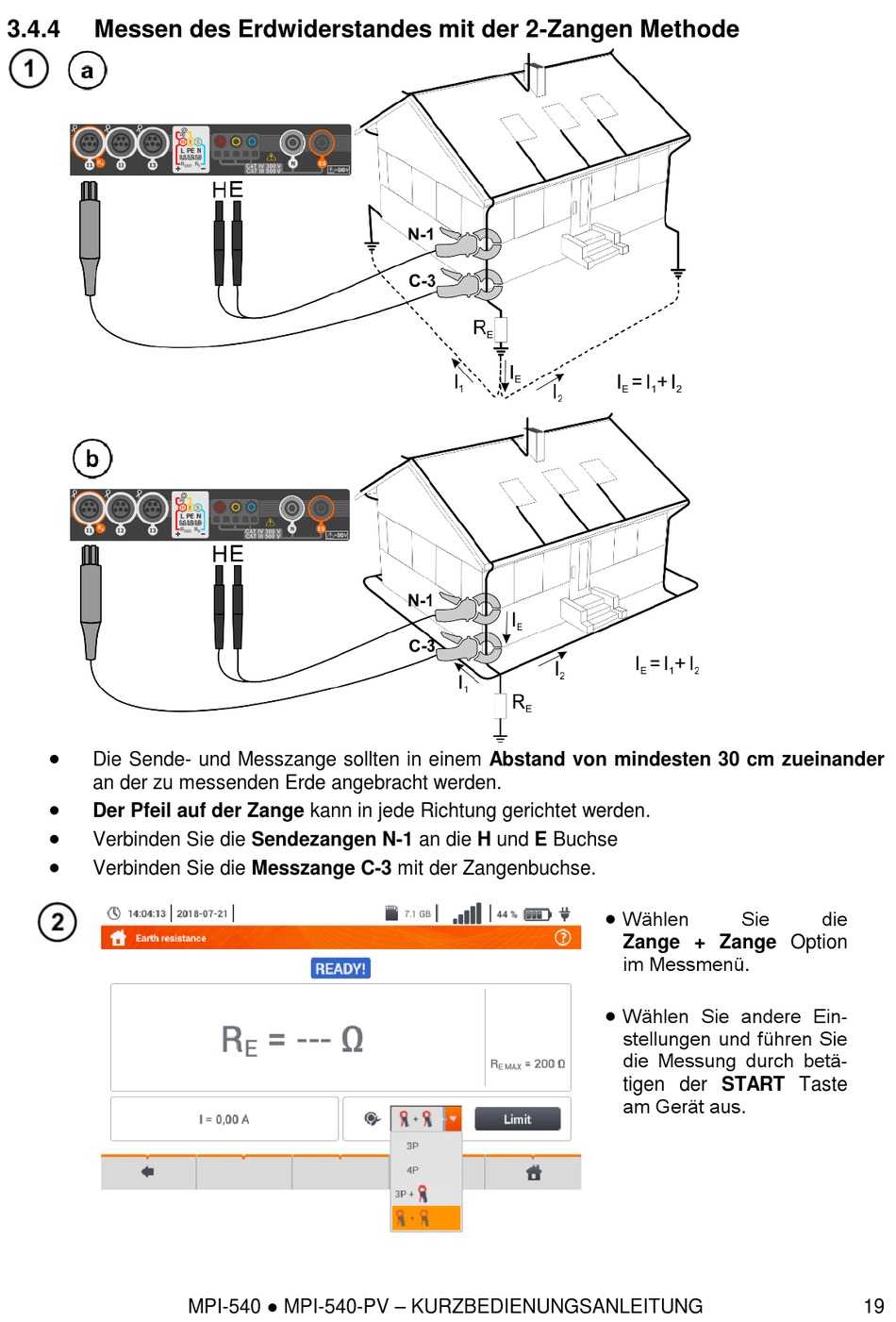

Messen des Erdwiderstandes mit der 2-Zangen Methode


Die Sende- und Messzange sollten in einem Abstand von mindesten 30 cm zueinander
an der zu messenden Erde angebracht werden.

Der Pfeil auf der Zange kann in jede Richtung gerichtet werden.

Verbinden Sie die Sendezangen N-1 an die H und E Buchse

Verbinden Sie die Messzange C-3 mit der Zangenbuchse.
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG

Wählen Sie
Zange + Zange Option
im Messmenü.

Wählen Sie andere Ein-
stellungen und führen Sie
die Messung durch betä-
tigen der START Taste
am Gerät aus.
die
19
