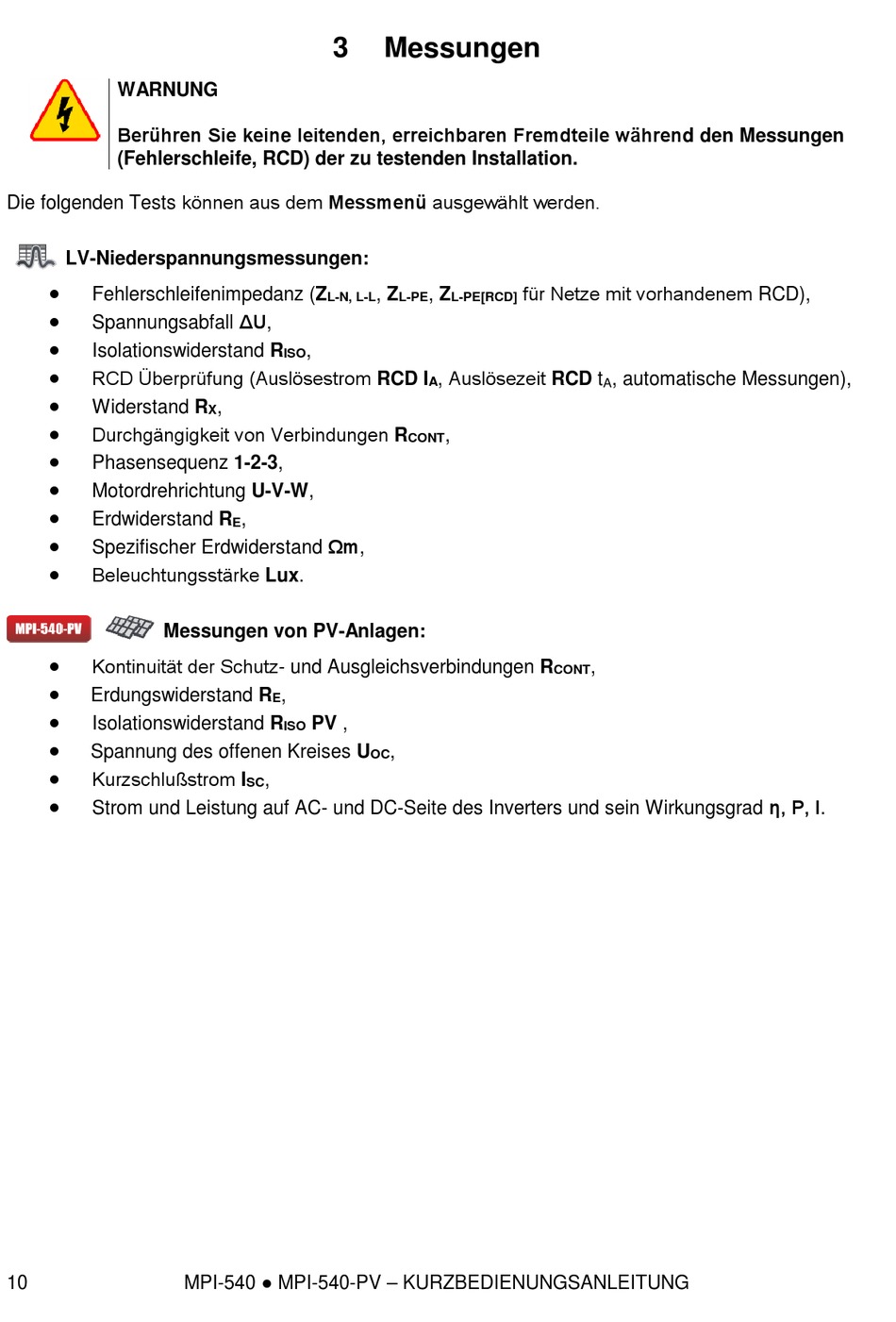

Messungen - Sonel MPI-540 Kurzbedienungsanleitung

WARNUNG
Berühren Sie keine leitenden, erreichbaren Fremdteile während den Messungen
(Fehlerschleife, RCD) der zu testenden Installation.
Die folgenden Tests können aus dem Messmenü ausgewählt werden.
LV-Niederspannungsmessungen:

Fehlerschleifenimpedanz (Z

Spannungsabfall ΔU,

Isolationswiderstand R

RCD Überprüfung (Auslösestrom RCD I

Widerstand R

Durchgängigkeit von Verbindungen R

Phasensequenz 1-2-3,

Motordrehrichtung U-V-W,

Erdwiderstand R

Spezifischer Erdwiderstand Ωm,

Beleuchtungsstärke Lux.
Messungen von PV-Anlagen:

Kontinuität der Schutz- und Ausgleichsverbindungen R

Erdungswiderstand R

Isolationswiderstand R

Spannung des offenen Kreises U

Kurzschlußstrom I

Strom und Leistung auf AC- und DC-Seite des Inverters und sein Wirkungsgrad η, P, I.
10
3
L-N, L-L
,
ISO
,
X
,
E
,
E
PV ,
ISO
,
SC
