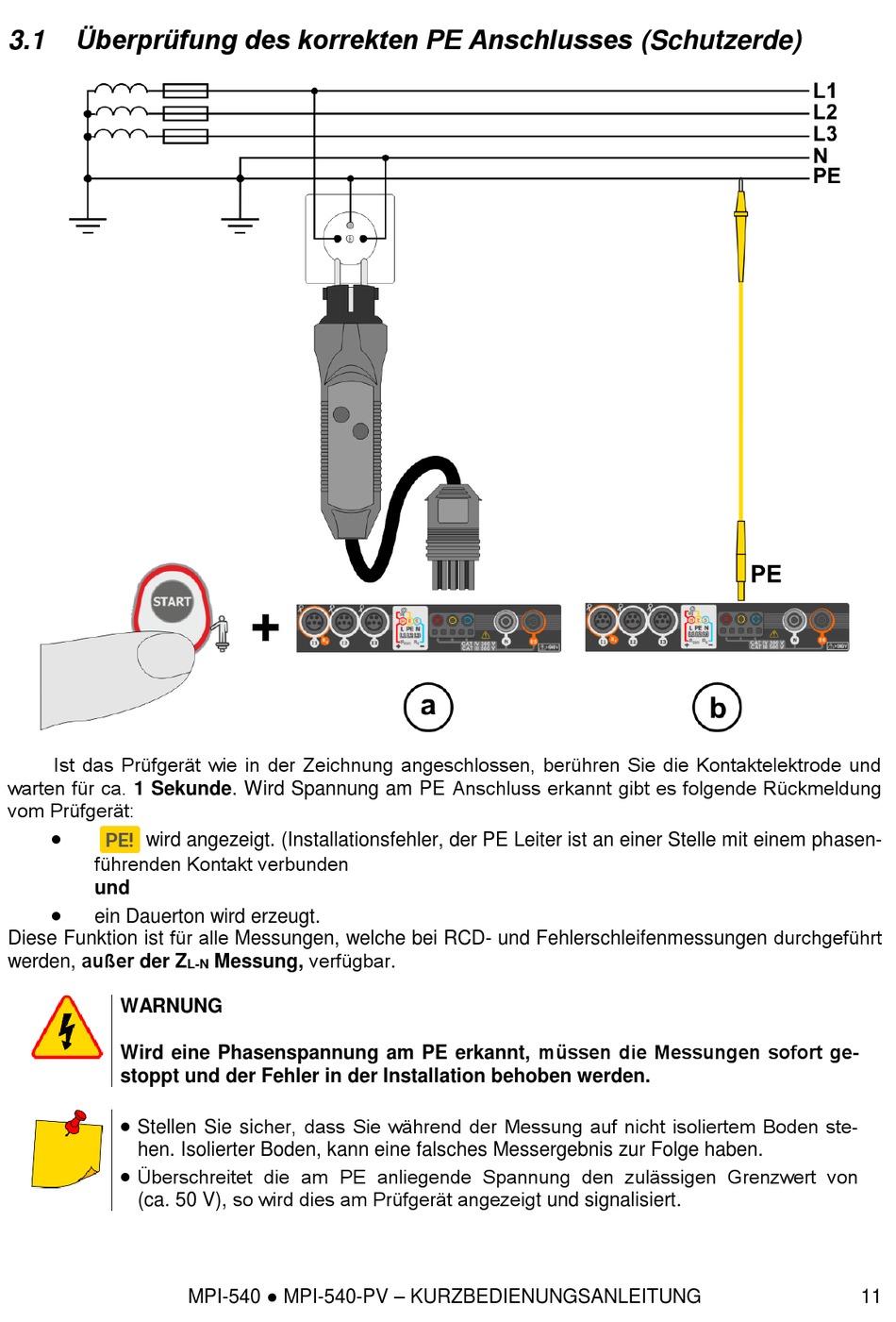

Überprüfung des korrekten PE Anschlusses (Schutzerde)
3.1
Ist das Prüfgerät wie in der Zeichnung angeschlossen, berühren Sie die Kontaktelektrode und
warten für ca. 1 Sekunde. Wird Spannung am PE Anschluss erkannt gibt es folgende Rückmeldung
vom Prüfgerät:
wird angezeigt. (Installationsfehler, der PE Leiter ist an einer Stelle mit einem phasen-
führenden Kontakt verbunden
und
ein Dauerton wird erzeugt.
Diese Funktion ist für alle Messungen, welche bei RCD- und Fehlerschleifenmessungen durchgeführt
werden, außer der Z
WARNUNG
Wird eine Phasenspannung am PE erkannt, müssen die Messungen sofort ge-
stoppt und der Fehler in der Installation behoben werden.
Stellen Sie sicher, dass Sie während der Messung auf nicht isoliertem Boden ste-
hen. Isolierter Boden, kann eine falsches Messergebnis zur Folge haben.
Überschreitet die am PE anliegende Spannung den zulässigen Grenzwert von
(ca. 50 V), so wird dies am Prüfgerät angezeigt und signalisiert.
Messung, verfügbar.
L-N
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
