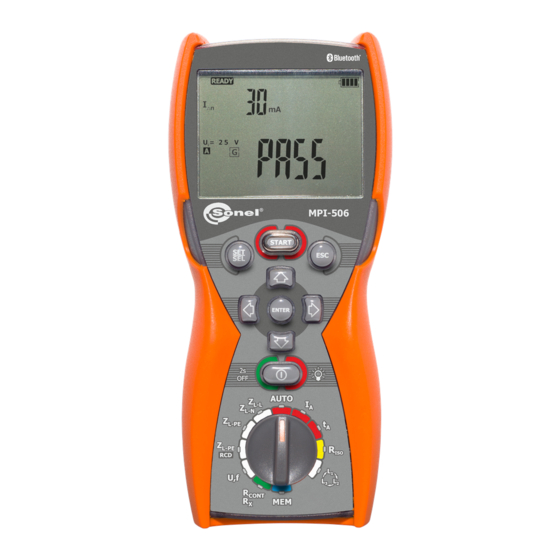

Sonel MPI-506 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sonel Anleitungen
  4. Prüfgeräte
  5. MPI-506
  6. Bedienungsanleitung

Sonel MPI-506 Bedienungsanleitung

Prüfgerät fuer elektrische installationen
Vorschau ausblenden Andere Handbücher für MPI-506:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
4
1
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sonel MPI-506

Inhaltszusammenfassung für Sonel MPI-506

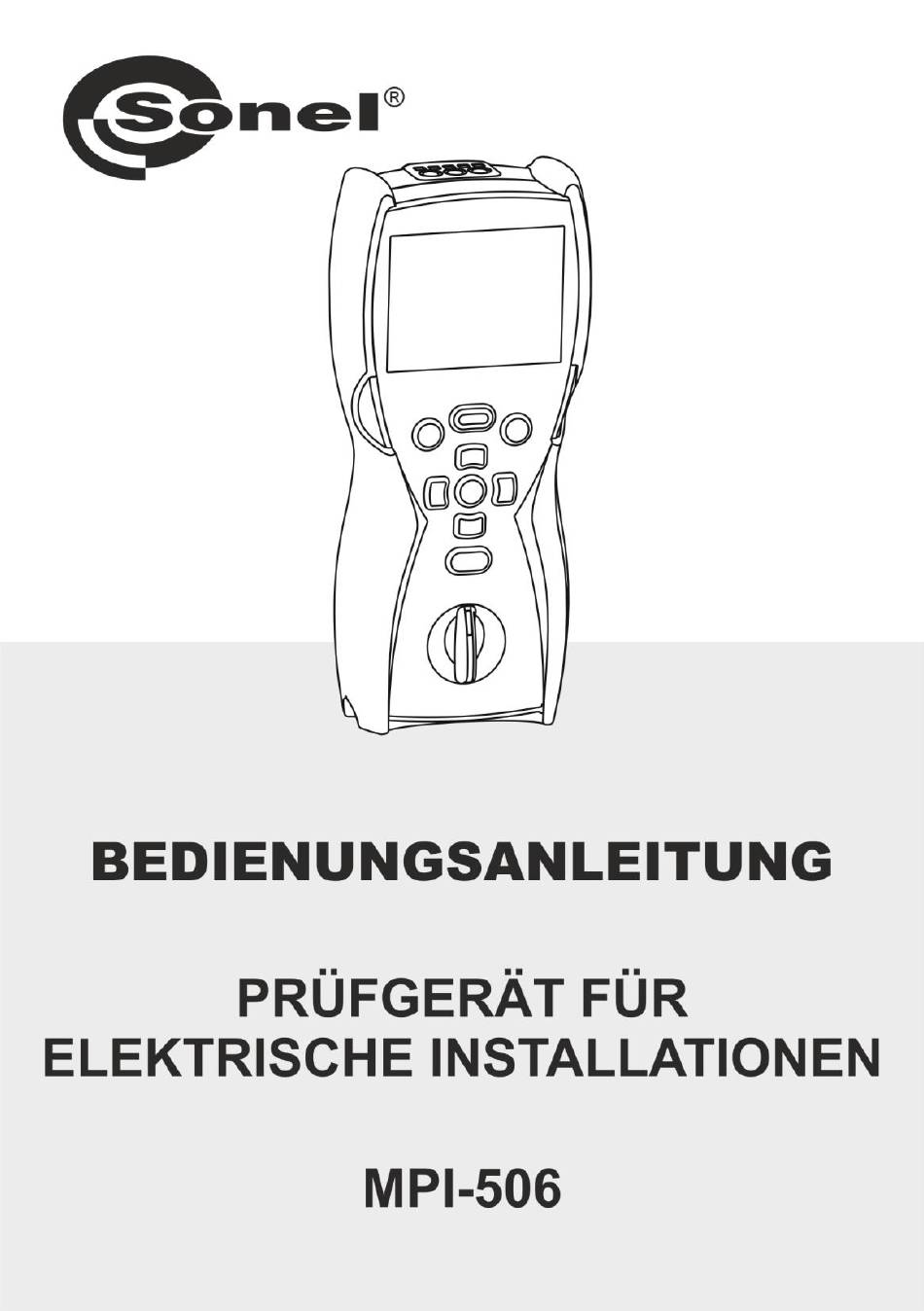

  • Seite 3 BEDIENUNGSANLEITUNG PRÜFGERÄT FÜR ELEKTRISCHE INSTALLATIONEN MPI-506 SONEL S.A. Wokulskiego 11 58-100 Świdnica Version 1.02 13.11.2020...
  • Seite 4 Das Messgerät MPI-506 ist ein modernes Messinstrument von hoher Qualität, dessen Bedienung ein- fach und sicher ist. Die vorliegende Bedienungsanweisung kann dabei helfen, Fehler bei Messungen zu vermeiden und eventuellen Schwierigkeiten bei der Bedienung des Messgeräts vorzubeugen. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 5: Inhaltsverzeichnis

    5 Problembehebung ..................49 6 Stromversorgung ................... 51 6.1 Kontrolle der Versorgungsspannung ..............51 6.2 Wechsel der Batterien (Akkus) ................51 6.3 Allgemeine Grundsätze für die Nutzung der Nickel-Hydrid-Akkus (Ni-MH) .... 52 7 Reinigung und Wartung ................52 MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 6 10.2.1 Zusätzliche Messunsicherheiten gemäß IEC 61557-3 (Z) ..........59 10.2.2 Zusätzliche Messunsicherheiten gemäß IEC 61557-4 (R ±200 mA)....... 59 10.2.3 Zusätzliche Messunsicherheiten gemäß IEC 61557-6 (RCD)......... 59 11 Zubehör ......................60 11.1 Lieferumfang ......................60 11.2 Zusätzliches Zubehör ..................... 60 12 Hersteller......................62 MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 7: Sicherheit

    Installation von Treibern aktiv, die nicht digital signiert sind. Lösung: Schalten Sie die digitale Signierung der Treiber in Windows aus. Im Zu- sammenhang mit der stetigen Entwicklung der Gerätsoftware kann das Display bei manchen Funktionen anders aussehen als es in dieser Betriebsanleitung dargestellt wurde. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 8: Schnellstart

    Ergebnis drücken der Taste ENTER aufrufen. Auf ähnliche Art kann das letzte Messergebnis nach dem Ausschalten und erneutem Einschalten des Messgerätes ange- zeigt werden. Das betrifft die Messungen Z, RCD, R und R CONT MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 9 ▪ Standardmodus (STRD) / Komplettmo- dus (FULL) Auto-OFF ▪ deaktiviert ▪ Zeit bis zum autom. Abschalten Bluetoothverbindung: aktiviert / deaktiviert PIN-Änderung Wahl der Stromversorgungsquelle: Akkus / Batterien Summer: aktiviert / deaktiviert Softwareaktualisierung Werkseinstellungen zurücksetzten: ◄ ► ja / nein MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 10: Messungen

    R. Diese Spannung wird für die Frequenz in den Grenzen 45…65 Hz. Die Messleitungen sollen entsprechend der jeweiligen Messfunktion angeschlossen werden. Wechselspannungsmessung und Frequenzmessung Drehschalter der Funktionswahl in die Position U,f einstellen. Messergebnis ablesen: die Spannung auf dem Behelfsfeld der Anzeige, die Frequenz auf dem Hauptfeld. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 11: Kontrolle Des Korrekten Anschlusses Der Schutzleitung

    Es ist wichtig sicherzustellen, dass man während der Durchführung der Messung auf einem nicht isolierten Boden steht, da sonst das Ergebnis fehlerhaft werden kann.  Schwellenwert, bei dessen Überschreitung die Signalisierung der Überschreitung der zulässigen Spannung auf der Leitung PE ausgelöst wird, beträgt ca. 50 V. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 12: Kurzschlussschleifenparameter

    Auswahlmöglichkeit für die Leitungslänge (das Symbol wird ange- zeigt). Werden Leitungen verwendet, die am Ende Bananenstecker haben, muss man vor Beginn der Messung die entsprechende Länge der Phasenleitung gemäß der Länge der für die Messung eingesetzten Leitung auswählen. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 13: Erwarteter Kurzschlussstrom

    Spannungsbereich für den die Impedanzmessung durchgeführt wird U [V] U =220V U [V] U =230V 216 240 415 440 U [V] U =240V Spannungsbereiche für die Spannungsbereiche U , für die der Kurzschlussstrom berechnet wird der Kurzschlussstrom berechnet wird MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 14: Kurzschlussschleifenparameter Im Kreis L-N Und L-L

    Die Messleitungen gemäß Zeichnung anschließen: für die Messung im Kreis L-N, für die Messung im Kreis L-L. Das Messgerät ist zur Messung bereit. Länge der Phasenleitung L oder das Symbol oder U Spannung. Press START um die Messung zu starten MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 15 Hauptmessergebnis ablesen: Impedanz der Kurz- schlußschleife Z sowie die Netzspannung im Moment der Messung. Durch Drücken der Taste kann die zusätzlichen Ergebnisse ablesen. Kurzschlussstrom I Kurzschluss-schleifenwiderstand R Blindwiderstands der Kurzschlussschleife X MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 16: Zusätzliche Informationen, Die Auf Dem Messgerät Angezeigt Werden

    Fehler belastet sein. Die Innentemperatur des Messgerätes stieg über den zuläs- sigen Wert. Dike Messung ist blockiert. Die Leitungen L und N sind vertauscht (es trat eine Span- nung zwischen den Klemmen PE und N auf). MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 17: Kurzschlussschleifenparameter Im Kreis L-Pe

     In Abhängigkeit vom Bedarf ist die Länge der Leitung gem. Abschn. 3.4.1 auszuwählen. Die Messleitungen gemäß einer Zeichnung anschließen. Measurement in L-PE Netz Kontrolle der Wirksamkeit des Brandschutzes am Gerätgehäuse im Falle von: TN-Netz oder TT-Netz MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 18 Fehler belastet sein. Die Innentemperatur des Messgerätes stieg über den zulässigen Wert. Dike Messung ist blockiert. Die Leitungen L und N sind vertauscht (es trat eine Spannung zwi- schen den Klemmen PE und N auf). MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 19: Messung Der Kurzschlussschleifenimpedanz Im Kreis L-Pe (Mit Rcd-Schalter Gesichert)

    Verbinden Sie die Messleitungen entsprechend den Anschlussbildern unten. Messung in einem TN-S-System Messung in einem TT-System Messung in einem TN-C-S-System Für weitere Fragen in Bezug auf Messungen und Meldungen gilt das gleiche wie das für die Mes- sungen im Kreis L-PE Gesagte. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 20 Messergebnis kann mit einem großen, undefinierbaren Fehler belastet sein. Die Innentemperatur des Messgerätes stieg über den zu- lässigen Wert. Dike Messung ist blockiert. Die Leitungen L und N sind vertauscht (es trat eine Span- nung zwischen den Klemmen PE und N auf). MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 21: Parameter Der Rcd-Fehlerstrom-Schutzschalter

    ▼ ▪ 15 mA ▪ U ▪ 25 V kurzzeitig ▪ 30 mA ▪ t ▪ 50 V selektiv ▪ 100 mA ▪ 300 mA ▪ 500 mA Das Gerät gemäß der Zeichnung an die Installation anschließen. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 22 L-PE Drücken Sie START um die Messung zu starten. Hauptergebnis der Messung ablesen: Strom I Durch Drücken der Taste kann die zusätzlichen Ergebnisse ablesen. Ansprech-zeit t bei dem Strom I Widerstand des Schutzleiters für RCD – R MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 23 Messung, wurde die t Messung nicht ausgeführt da R und die Spannungswerte den Messstrom blockierten. Falsche oder instabile Netzfrequenz. Messfehler – Spannungsabfall nach der Messung oder RCD löste während der U oder R Messung aus. Die sichere Berührungsspannung wurde überschritten. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 24: Rcd Auslösezeit

    ▪ 50 V Selektiv ▪ 300 ▪ 500 x n, die Faktoren 2 und 5 gelten nicht für I Bei I = 300 mA and 500 mA. Δn Δn Das Gerät gemäß der Zeichnung an die Installation anschließen. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 25 Das Messgerät ist zur Messung bereit. Spannung L-PE Drücken Sie START um die Messung zu starten. Hauptmessergebnis ablesen: Ansprechzeit t Durch Drücken der Taste kann die zusätzlichen Ergebnisse ablesen. für RCD – Widerstand des Schutzleiters Berührungsspannung U MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 26 Messung, wurde die t Messung nicht ausgeführt da R und die Spannungswerte den Messstrom blockierten. Falsche oder instabile Netzfrequenz. Messfehler – Spannungsabfall nach der Messung oder RCD löste während der U oder R Messung aus. Die sichere Berührungsspannung wurde überschritten. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 27: Automatische Rcd-Parametermessung

    ▪ 12.5 V (für ▼ ▪ 15 mA ▪ A ▪ 25 V selektiv ▪ 30 mA ▪ 50 V kurzzeitig ▪ 100 mA ▪ 300 mA ▪ 500 mA Connect the test leads as shown in the figure. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 28 Nach jedem Ansprechen ist der geprüfte RCD ein- zuschalten. Hauptmessergebnis ablesen: - gut, - schlecht. Das Ergebnis kan mit der Taste ENTER in den Speicher eintragen, die Bestandteile des Ergebnisses durchsehen oder zur Anzeige der Spannung mit der Taste ESC übergehen. mit den Tasten MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 29 0,5 I RCD in guten Zustand  n sollte auslösen negativ 0,5 I  n positiv  n negativ  n positiv  n negativ  n positiv  n negativ  n positiv negativ MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 30 Messung, wurde die t Messung nicht ausgeführt da R und die Spannungswerte den Messstrom blockierten. Falsche oder instabile Netzfrequenz. Messfehler – Spannungsabfall nach der Messung oder RCD löste während der U oder R Messung aus. Die sichere Berührungsspannung wurde überschritten. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 31: Betriebsart Standard

    ▪ 12.5 V (für ▼ ▪ 15 mA ▪ 25 V selektiv ▪ 30 mA ▪ 50 V kurzzeitig ▪ 100 mA ▪ 300 mA ▪ 500 mA Das Gerät gemäß der Zeichnung an die Installation anschließen. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 32 Fällen nicht oder der voreingestellte Sicherheitswert von U wurde überschritten, wird die Messung abgebrochen.  Das Messgerät umgeht automatisch die Messungen, deren Ausführung nicht mög- lich ist, z.B. der gewählte Strom I und das Vielfache überschreiten die Messmög- Δ n lichkeiten des Gerätes. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 33 Messung, wurde die t Messung nicht ausgeführt da R und die Spannungswerte den Messstrom blockierten. Falsche oder instabile Netzfrequenz. Messfehler – Spannungsabfall nach der Messung oder RCD löste während der U oder R Messung aus. Die sichere Berührungsspannung wurde überschritten. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 34: Isolationswiderstand

    … ▪ 500 V 3’00” Schließen Sie die Prüfleitungen gemäß der Zeichnung unten an. Die Leitung R kann an die ISO+ rote oder blaue Buchse angeschlossen werden. Prüfgerät ist bereit zur Messung. Aktuell anliegende Spannung am Prüfling. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 35 Ebenso, wenn 110% der eingestellten Spannung überschritten werden.  Während der Messung ertönt alle 5 Sekunden ein Beepton – dies bestätigt die Auf- nahme der Parameter.  Wird die Messung durch Drücken von ENTER bestätigt, wird dies begleitet durch: MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 36: Weitere Informationen

    Spannung an den Klemmen geringer als die vorab eingestellte (wie un- ten dargestellt). Besonders häufig kann die Begrenzung des Stroms, aufgrund des Ladens der Kapa- zität des gemessenen Objekts, in der ersten Phase der Messung auftreten. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 37: Niederspannungs-Widerstandsmessung

    Kompensation des Widerstands der Messleitungen – Selbstnullung 3.7.1  Messgerät einschalten.  Drehschalter der Funktionswahl in die Position einstellen. CONT Die Selbstnullung ist gem. dem nachfolgenden Algorithmus einzustellen. R ◄► R ◄► AUTO-ZERO CONT Messleitungen kurzschließen. Selbstnullung starten durch Drücken der Taste START. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 38: Niedrigstrommessung Des Widerstands

    (beide Leitungen). 3.7.2 Niedrigstrommessung des Widerstands  Messgerät einschalten.  Drehschalter der Funktionswahl in die Position einstellen. CONT Bei Bedarf ist die Messung von R gem. dem folgenden Algorithmus einzustellen. AUTO- ◄► ◄► CONT ZERO MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 39 Das Objekt ist unverzüglich vom Mess- gerät zu trennen (beide Leitungen). Diese sich nach der Messung zeigende Aufschrift zeugt von großen Störungen im Netz während der Messung. Das Messergebnis kann mit einem großen, undefinierbaren Fehler belastet sein. Der Messbereich ist überschritten. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 40: Widerstandsmessung Für Schutzleitungen Und Ausgleichsverbindungen Mithilfe Von Strom ±200 Ma

    100 Ω. Messergebnis wird angezeigt. Das Ergebnis ist ein arithmetischer Mittelwert der Werte aus 2 Messungen bei einem Strom von 200mA in beiden Polaritäten R und R CONT- CONT+     CONT CONT MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 41 ) festgestellt. Das Messergebnis kann einen großen zusätzlichen unspezifizierten Fehler beinhalten. Mögliche Ursachen:  zu viele Störfaktoren im zu messenden Objekt vorhanden,  Instabilität des Messobjektes oder Verbindungprobleme zwischen Messgerät und Objekt (keine feste galvani- sche Verbindung). Der Messbereich ist überschritten. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 42: Phasenfolge

    Das Blinken der Ziffern bedeutet keine oder zu geringe Spannung der jeweiligen Phasen. Das Gerät gemäß der Zeichnung an die Installa- tion anschließen. Linien unten geben die Phasenfolge an:  Richtung rechts - richtig  Richtung links - entgegen MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 43 Die unterschiedlichen Grenzflächenspannungen können abgerufen werden über die Tasten Durch drücken von können sie zurück zur Ansicht der Phasenfolge wechseln. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 44: Speicher Für Messergebnisse

    Speichereintragung. Wählen Sie die Bank- und Zellennummer gem. Abschn 4.2 oder verwenden sie die Angezeigten. Die Speicherzelle ist leer. In der Speicherzelle befindet sich ein Ergebnis des gleichen Typs, das eingetragen werden soll. In der Speicherzelle sind die Messergebnisse der angezeigten Typen. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 45 Messergebnisse, die für einen anderen RCD-Schaltertyp oder für Strom I n durchgeführt wurden, führt zum Verlust aller vorher gespeicherten Ergebnisse, die diesen RCD-Schalter betreffen.  Im Speicher werden die kompletten Ergebnisse (Hauptergebnis und die zusätzli- chen Ergebnisse) der gegebenen Messfunktion eingegeben und die Messparameter eingestellt. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 46: Änderung Der Nummer Der Speicherzelle Und Der Datenbank

    Die Nummer der Datenbank und der Speicherzel- le, deren Inhalt man durchsehen will, verändert sich durch Betätigen der Taste SET/SEL und an- schließend der Tasten Das Blinken der Nummer der Datenbank oder der Speicherzelle bedeutet auch die Möglichkeit ihrer Veränderung. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 47 n bei 1 I n bei 2 I n bei 2 I n bei 5 I n bei 5 I n (fehlt für RCD AUTO) (fehlt für RCD AUTO) wie oben (12 Zeilen) für den pulsierenden Strom MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 48: Löschen Des Speichers

    Das Fortschreiten des Löschvorgangs ist auf dem Bildschirm in Form von durchlau- fenden Nummern der Speicherzellen sichtbar; nach dem Beenden des Lös- chens erzeugt das Messgerät 3 kurze Tonsignale und stellt die Nummer der Speicherzelle auf 1. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 49: Löschen Des Ganzen Speichers

    Das Fortschreiten des Löschvor- gangs ist auf dem Bildschirm in Form von durchlaufenden Num- mern der Speicherzellen sichtbar; nach dem Beenden des Löschens erzeugt das Messgerät 3 kurze Tonsignale und stellt die Nummer der Speicherzelle auf 1. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 50: Kommunikation Mit Dem Computer

    Software, die mit dem Messgerät kompatibel ist, finden Sie beim Hersteller oder bei Ver- tragshändlern. Die Software kann mit vielen Geräten der Firma SONEL S.A., die über eine USB-Schnittstelle und/oder Funkmodul verfügen. Detaillierte Informationen finden Sie beim Hersteller oder bei Vertragshändlern.

  • Seite 51: Problembehebung

    Mittelwert berechnen. Das Messgerät zeigt die Messwerte an, die im Nullbe- Falsch gewählte Messleitun- Schleifen- reich liegen, unabhängig von gen bei den Einstellungen des prüfug der Messstelle. Die Mess- Messgerätes. werte sind anders als erwar- tet. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 52 Spannung zwischen der Berührungselektrode und der Die Berührungselektrode ist aktiv für PE-Leitung den Wert von ca. Der Funktionsdrehschalter ist die Messung der Schleifenimpedanz 50V überschritten hat. falsch eingestellt. und RCD außer der Messfunktion Z N,L-L L-N,L-L MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 53: Stromversorgung

    (die Charakteristiken des Entladens der Batterien und der Akkus sind ver- schieden).  Wenn im Batteriefach eine Batterie ausgelaufen ist, muss man das Messgerät ei- nem Service-dienst übergeben. Akkus müssen mit einem externen Ladegerät aufgeladen werden. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 54: Allgemeine Grundsätze Für Die Nutzung Der Nickel-Hydrid-Akkus (Ni-Mh)

    Die Sonden können mit Wasser gereinigt und gewischt werden. Bei längerer Lagerung wird emp- fohlen, die Sonden mit einem beliebigen Maschinenfett zu schmieren. Die Spulen und Leitungen können mit Wasser mit einem Zusatz der Reinigungsmittel gereinigt und dann gewischt werden. Das elektronische System des Messgeräts ist wartungsfrei. MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 55: Lagerung

    Spannungsbereich: 50…500 V 10.1.3 Impedanzmessung der Kurzschlussschleife Z L-PE Impedanzmessung der Kurzschlussschleife Z Messbereich gemäß IEC 61557: Messleitung Messbereich Z 0,13…1999 Ω 1,2 m 0,17…1999 Ω 0,21…1999 Ω 10 m 0,29…1999 Ω 20 m WS-03 0,19…1999 Ω WS-04 MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 56: Impedanzmessung Der Kurzschlussschleife Z

    : 220 V, 230 V, 240 V  Arbeitsbereich der Spannungen: 180…270 V  Nennfrequenz des Netzes f : 50 Hz, 60 Hz  Arbeitsbereich der Frequenz: 45…65 Hz  Kontrolle der korrekten Verbindung der PE-Klemme mithilfe der Berührungselektrode MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 57: Messung Der Parameter Der Rcd-Schalter

    Messunsicherheit beträgt ±(2% m.v. + 3 Digits) = 10 mA und 0,5 I n n  Genauigkeit der Aufgabe des Differenzstroms: für 1 I ......................0…8% , 2 I und 5 I n n n für 0,5 I ..........................-8…0% n MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 58 n 35…140 mA …1,4 I 100 mA 0,35 I n n 1 mA 105…420 mA 300 mA  Messung von der positiven oder negativen Hälfte des erzwungenen Leckstroms möglich  Durchflusszeit des Messstrom .................. max. 3200 ms MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 59: Isolationswiderstandsmessung

    20,0…199,9 Ω 0,1 Ω 200…400 Ω 1 Ω  Spannung an offenen Klemmen: 4…20 V  Ausgangsstrom bei R<2 Ω: min 200 mA (I : 200…250 mA)  Kompensation des Widerstands der Messleitungen  Messung für beide Strompolarisationen MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 60: Phasenfolge

    Qualitätsstandard ..Bearbeitung, Projekt und Herstellung gemäß ISO 9001, ISO 14001, PN-N-18001 s) Das Gerät erfüllt die Anforderungen der Norm ..............IEC 61557 Das Erzeugnis erfüllt die EMV-Anforderungen (Resistenz in gewerblicher Umgebung) nach Nor- men ....................EN 61326-1 und EN 61326-2-2 MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 61: Zusätzliche Daten

    10.2.2 Zusätzliche Messunsicherheiten gemäß IEC 61557-4 (R ±200 mA) Einflussgröße Zusätzliche Messunsicherheit Bezeichnung Lage Versorgungsspannung 0,5% (BAT leuchtet nicht) Temperatur 0…35°C 1,5% 10.2.3 Zusätzliche Messunsicherheiten gemäß IEC 61557-6 (RCD) Einflussgröße Zusätzliche Messunsicherheit Bezeichnung Lage Versorgungsspannung 0% (BAT leuchtet nicht) Temperatur 0…35°C Elektrodenwiderstand Netzspannung 85%…110% MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 62: Zubehör

    11 Zubehör Die aktuelle Zubehörliste finden Sie auf der Website des Herstellers. 11.1 Lieferumfang Zum Standardsatz, der vom Hersteller geliefert wird, gehören:  Messgerät MPI-506 – WMGBMPI506  Messleitungssatz:  WS-03 Adapter mit START Taste mit UNI-SCHUKO Stecker – WAADAWS03 ...
  • Seite 63 WAADAAGT32C  Adapter für Dreh- 5-P Version strom-Steckdosen AGT-63P AGT-63P WAADAAGT63P  für AGT-16T 16 A AGT-32T 32 A Adapter Steckdosen AGT-16T WAADAAGT16T WAADAAGT32T  WAADATWR1J TWR-1J - RCD Adapter  Kalibrierzertifikat, ausgestellt von einem akkreditierten Labor MPI-506 – BEDIENUNGSANLEITUNG...

  • Seite 64: Hersteller

    Gerätehersteller für Garantieansprüche und Service: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl ACHTUNG! Servicereparaturen dürfen nur vom Hersteller durchgeführt werden. MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 65 AUFZEICHNUNGEN MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 66 AUFZEICHNUNGEN MPI-506 – BEDIENUNGSANLEITUNG...
  • Seite 67 HINWEISE AM PRÜFGERÄT ACHTUNG! Das Prüfgerät wurde entwickelt um Messungen an folgenden Netzspannungen durchzuführen 220 V, 230 V und 240 V und Phase-Phase Spannungen von 380 V, 400 V, 415 V. Ein Anschluss der Buchsen des Prüfgerätes an höhere Spannungen zerstört das Prüfgerät und kann dem Benutzer lebensgefährliche Verletzungen zufügen.
