Messung Des Isolationswiderstandes - Sonel Mic-2 Bedienungsanleitung

2.1 Messung des Isolationswi-
derstandes
Das Gerät misst den Isolationswiderstand, in
dem man auf den zu prüfenden Widerstand Rx die
Messspannung U gibt und den durch ihn fließen-
den Strom sowie den von der Seite der Sonde
kontrollierten R
Eingang R
Wertes des Isolationswiderstandes bedient sich
das Messgerät der technischen Methode der Wi-
derstandsmessung (R
wird aus zwei Werten gewählt: 250V oder 500V.
Der Ausgangsstrom des Wandlers wird auf
dem Niveau von 1 mA begrenzt. Das Anschalten
der Strombegrenzung wird durch einen konstanten
Signalton signalisiert. Das Messergebnis ist dann
richtig, aber an den Messklemmen tritt eine Mess-
spannung auf, die niedriger ist, als vor der Mes-
sung gewählt. In der ersten Phase der Messung
kann die Strombegrenzung durch das Laden der
Kapazität des zu prüfenden Objekts besonders oft
auftreten.
Messspannung
500V
250V

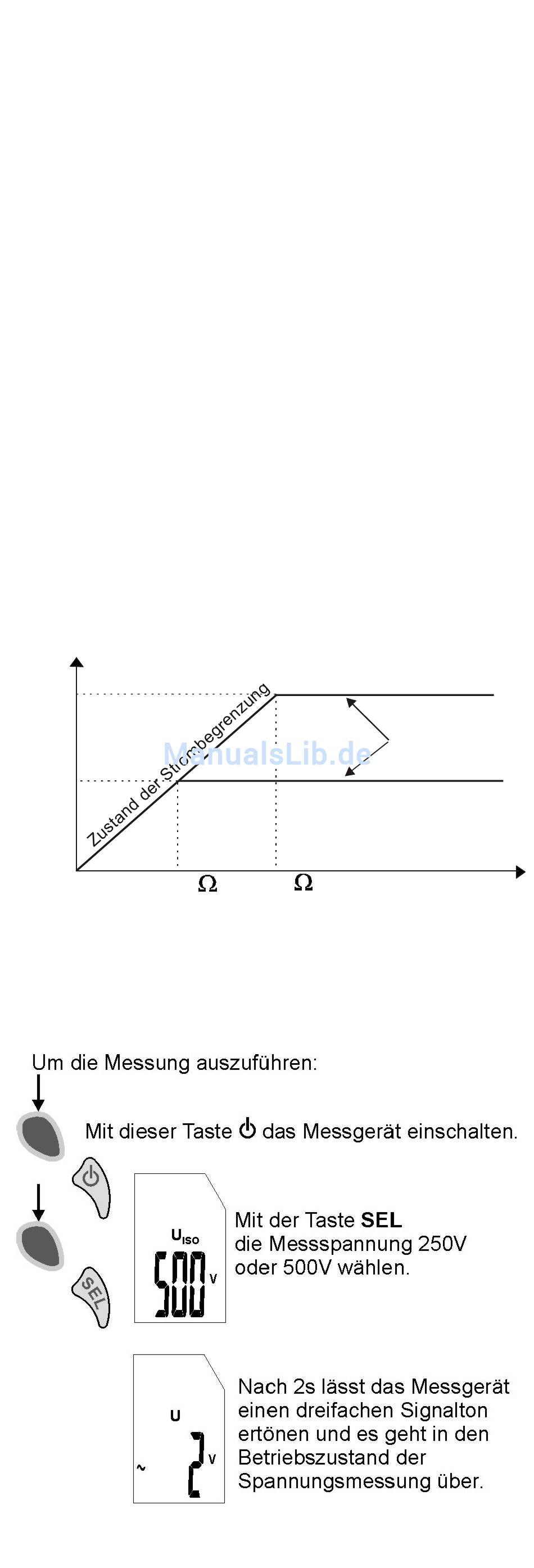

Die reale Messspannung in der Funktion
des gemessenen Isolationswiderstandes Rx
(für die maximale Messspannung).
6
BEDIENUNGSANLEITUNG MIC-2 Vers. 1.7
misst; dieser wiederum wird am
ISO-
gemessen. Bei der Berechnung des
ISO+
250k
=U/I). Die Messspannung
X
500k
Richtige
Messungen
Isolations-
widerstand Rx
