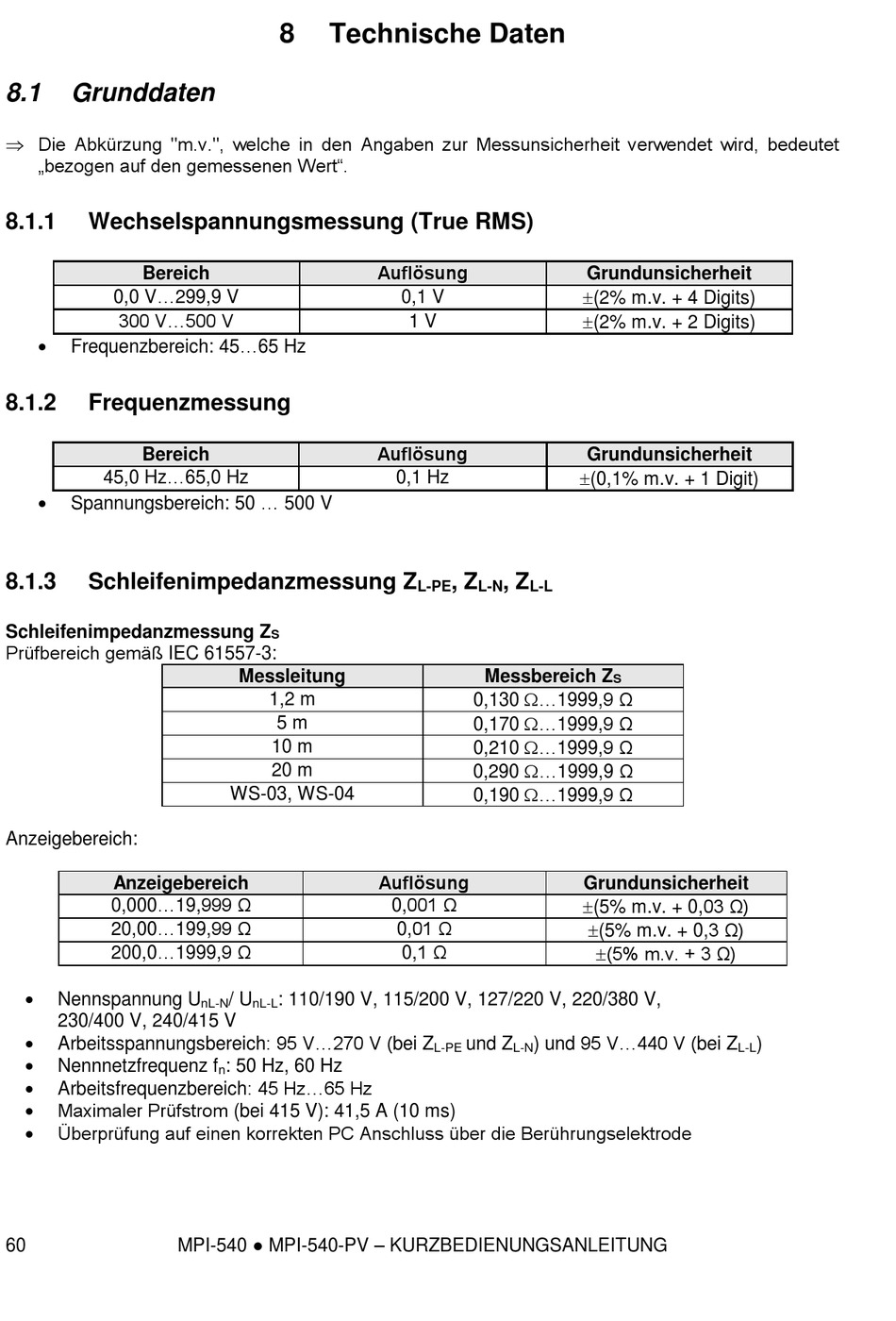

8.1

Grunddaten

 Die Abkürzung "m.v.", welche in den Angaben zur Messunsicherheit verwendet wird, bedeutet
„bezogen auf den gemessenen Wert".
8.1.1

Wechselspannungsmessung (True RMS)

Bereich
0,0 V...299,9 V
300 V...500 V

Frequenzbereich: 45...65 Hz
8.1.2

Frequenzmessung

Bereich
45,0 Hz...65,0 Hz

Spannungsbereich: 50 ... 500 V
8.1.3

Schleifenimpedanzmessung Z

Schleifenimpedanzmessung Z
Prüfbereich gemäß IEC 61557-3:
Anzeigebereich:
Anzeigebereich
0,000...19,999 Ω
20,00...199,99 Ω
200,0...1999,9 Ω

Nennspannung U
230/400 V, 240/415 V

Arbeitsspannungsbereich: 95 V...270 V (bei Z

Nennnetzfrequenz f

Arbeitsfrequenzbereich: 45 Hz...65 Hz

Maximaler Prüfstrom (bei 415 V): 41,5 A (10 ms)

Überprüfung auf einen korrekten PC Anschluss über die Berührungselektrode
60
8

Technische Daten

S
Messleitung
1,2 m
5 m
10 m
20 m
WS-03, WS-04
/ U : 110/190 V, 115/200 V, 127/220 V, 220/380 V,
nL-N nL-L
: 50 Hz, 60 Hz
n
MPI-540 ● MPI-540-PV – KURZBEDIENUNGSANLEITUNG
Auflösung
0,1 V
1 V
Auflösung
0,1 Hz
, Z , Z
L-PE L-N L-L
Messbereich Z
0,130...1999,9 Ω
0,170...1999,9 Ω
0,210...1999,9 Ω
0,290 ...1999,9 Ω
0,190...1999,9 Ω
Auflösung
0,001 Ω
0,01 Ω
0,1 Ω
) und 95 V...440 V (bei Z
und Z
L-PE L-N
Grundunsicherheit
(2% m.v. + 4 Digits)
(2% m.v. + 2 Digits)
Grundunsicherheit
(0,1% m.v. + 1 Digit)
S
Grundunsicherheit
(5% m.v. + 0,03 Ω)
(5% m.v. + 0,3 Ω)
(5% m.v. + 3 Ω)
L-L
)
