Installation
4.4.11 Anschließen des internen Schlauchs

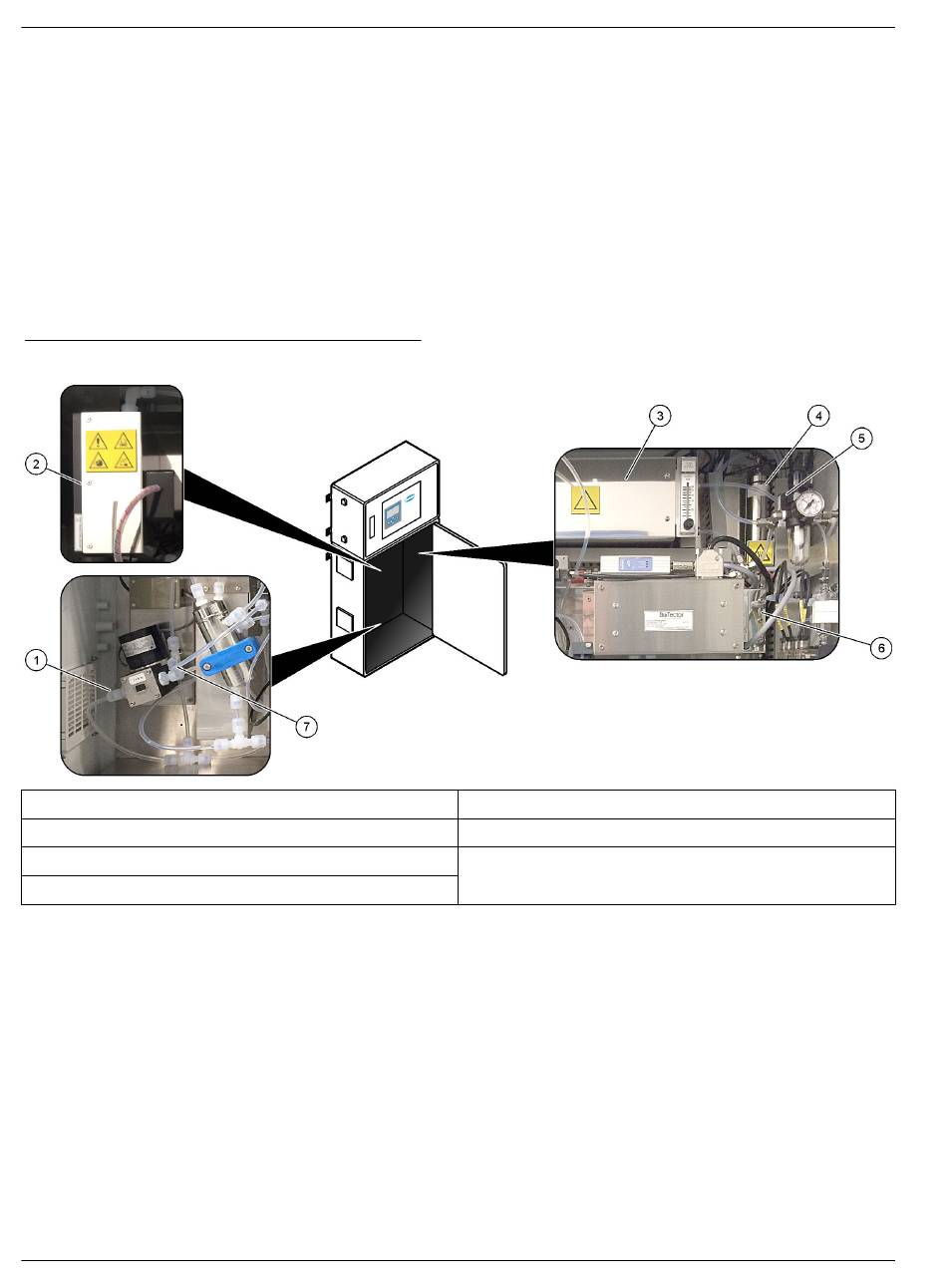

Abbildung 17 Getrennte Leitungen anschließen
1 Circulation pump discharge tube
2 Cooler
3 Ozone generator
4 Ozone destructor
4.4.12 Anschließen der Luftspülung
42
Schließen Sie die vier Schläuche an, die für den Versand getrennt wurden. Die vier
Schläuche haben ein Papieretikett und sind mit einem Kabelbinder an den
Anschlussstücken befestigt, an denen sie angeschlossen werden sollen.
•
Schließen Sie den Schlauch an, der den Ozongenerator (Element 3 in
mit dem Säure-T-Stück (Element 7) am T-Stück verbindet.
•
Schließen Sie den Schlauch, der den Kühler (Element 2) mit dem CO
verbindet (Element 6), an. Der Schlauch befindet sich oben am Kühler.
•
Schließen Sie den Schlauch an der Austrittseite der Umlaufpumpe an (Element 1).
•
Schließen Sie den Schlauch an, der den Ozonzerstörer (Element 4) mit dem
Auspuffventil (Element 5) verbindet. Der Schlauch befindet sich oben am
Ozonzerstörer.
Schließen Sie die Luftspülung an, um einen positiven Luftdruck im Analysator
bereitzustellen, wenn eine oder mehrere der folgenden Aussagen zutreffen:
•
In dem Bereich befinden sich korrosive Gase.
•
Der Analysator wird als System mit Spülvorbereitung geliefert, d.h.,
er verfügt über einen Luftspülungseinlass (3/8-Zoll-Swagelok-Anschluss) auf der linken
Seite des Analysators und kein Gebläse.
Ist der Analysator kein System mit Spülvorbereitung, wenden Sie sich an den
technischen Support, um Unterstützung beim Anschließen der Luftspülung zu erhalten.
1. Entfernen Sie die Anschlussblindplatte (Stopfen) vom Luftspülungseinlass. Die
Anschlussblindplatte wird aus dem Inneren des Elektrogehäuses entfernt.
2. Geben Sie saubere, trockene Luft in Gerätequalität mit mindestens 100 L/min an den
Luftspülungseinlass auf der linken Seite des Analysators.
5 Exhaust valve
6 CO
analyzer
2
7 Acid tee
Abbildung
17)
-Analysator
2
