Installation

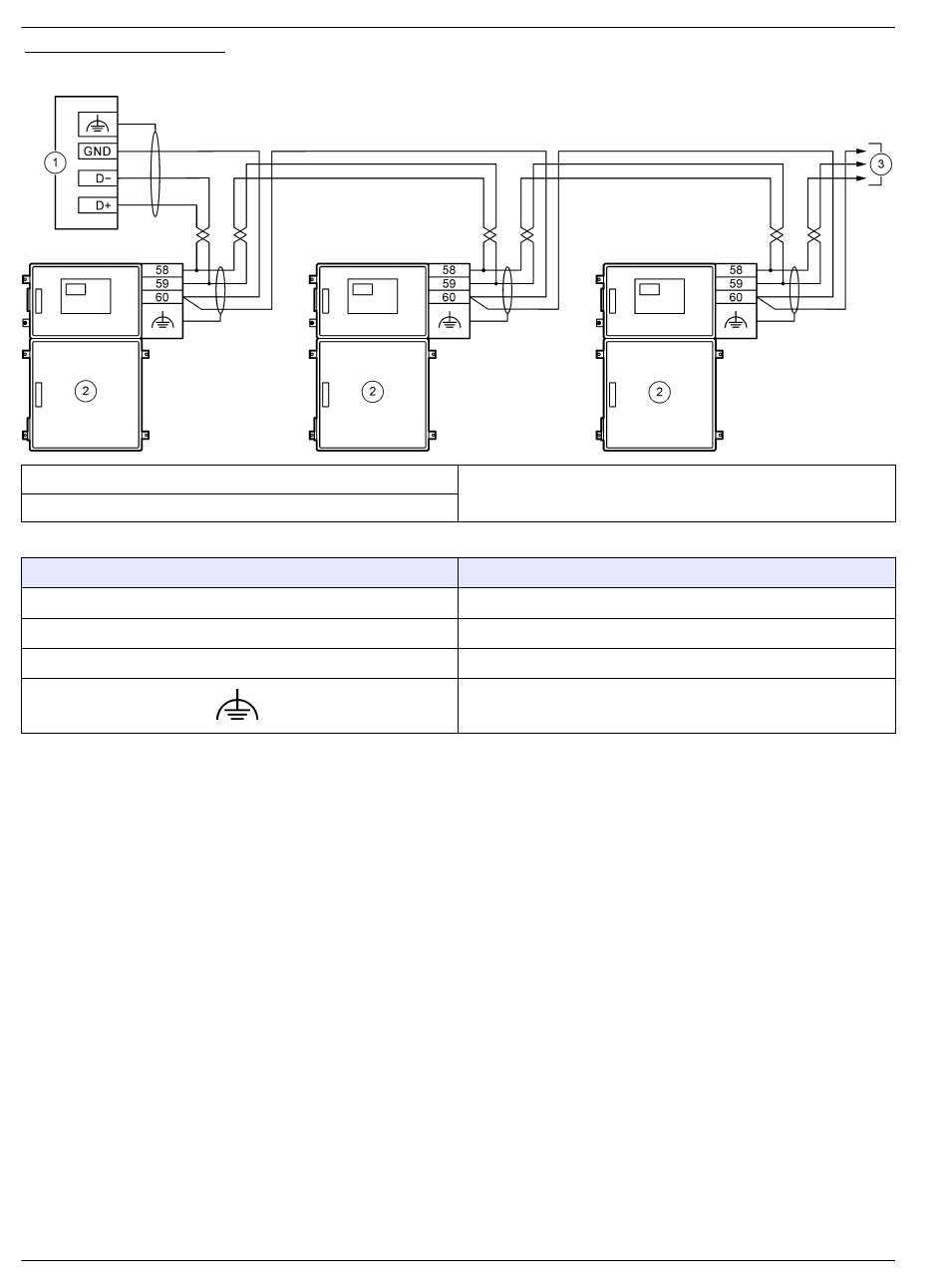

Abbildung 5 Schaltplan
1 Modbus-Master
2 Analysator
Anschlussklemme
26
Tabelle 11 Verkabelungsinformationen
58
59
60
3 Zu anderen RS485-Geräten
Modbus-Masse
Abgeschirmte Masse
Signal
D+
D–
