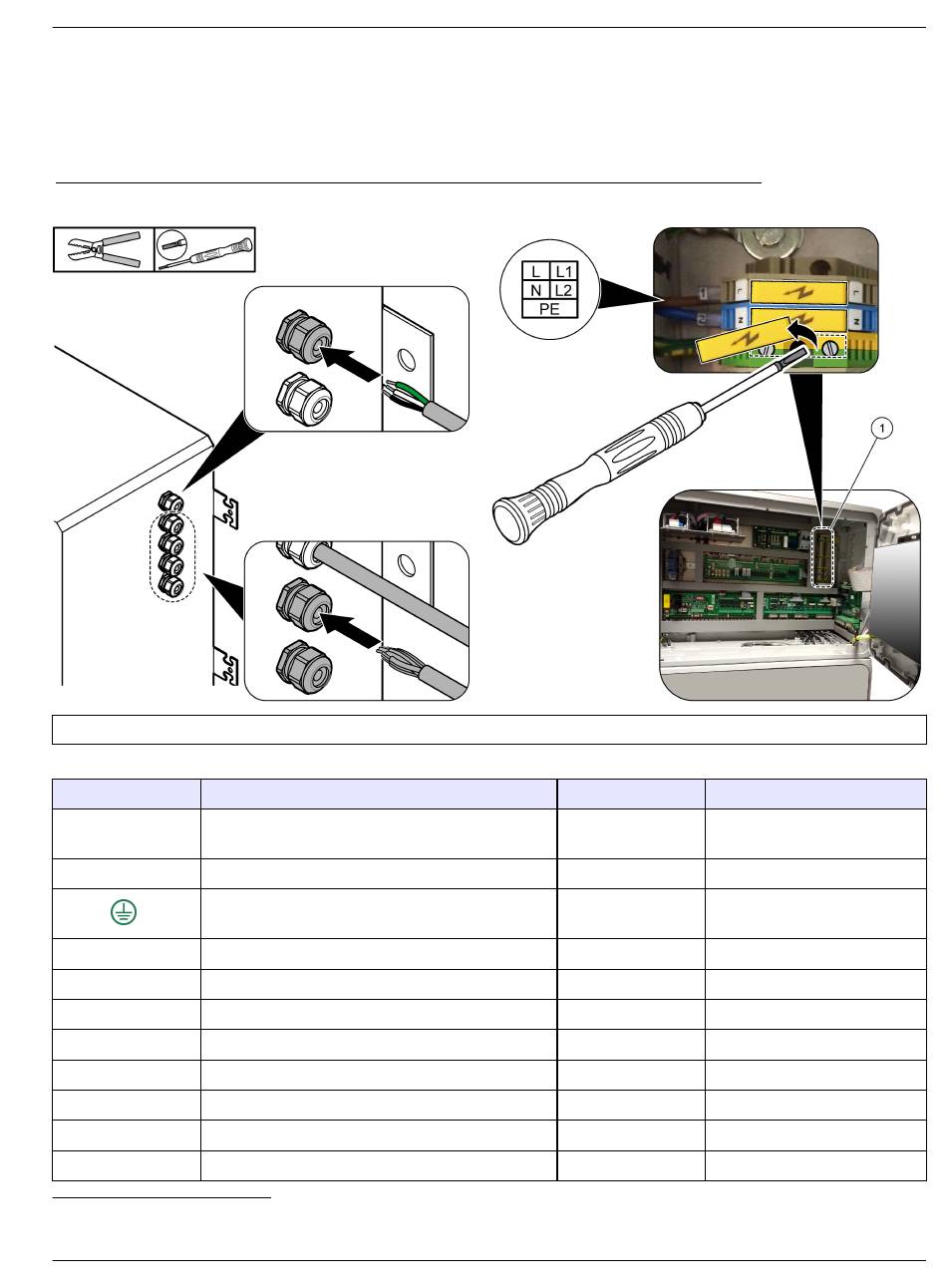

Abbildung 3 Position der Klemmen für Netzanschluss, analogen Ausgang und Relais
1 Klemmen für Netzanschluss, analogen Ausgang und Relais
Tabelle 9 Klemmen für Netzanschluss, analogen Ausgang und Relais
Anschlussklemme Beschreibung
L/L1
100 - 120 V AC oder 200 - 230 V AC
1 Phase
N/L2
Neutral (oder L2 für USA und Kanada)
Schutzerde für Netzstromversorgung und
abgeschirmtes Erdungskabel
3
Relais 18, R
4
Relais 18, COM
5
Relais 18, A
6
Relais 19, R
7
Relais 19, COM
8
Relais 19, A
9
Relais 20 (Fehlerrelais
10
Relais 20 (Fehlerrelais), COM
7
Relais 20 ist nicht konfigurierbar. Relais 20 ist das Fehlerrelais. Das Fehlerrelais ist aktiv, wenn ein
Systemfehler auftritt.
So bleibt die Umweltschutzklassifizierung erhalten:
Führen Sie nie mehr als ein Kabel (oder zwei Drähte) durch eine
Kabelverschraubung.
Vergewissern Sie sich, dass die nicht verwendeten Kabelverschraubungen mit
Gummikabelstecker verschlossen sind.
7
), NC
Anschlussklemme Beschreibung
12
4 - 20 mA Signalausgang +, 1
13
4 - 20 mA Signalausgang -, 1
14
4 - 20 mA Signalausgang +, 2
15
4 - 20 mA Signalausgang -, 2
16
4 - 20 mA Signalausgang +, 3
17
4 - 20 mA Signalausgang -, 3
...
32
4 - 20 mA Signalausgang +, 4
33
4 - 20 mA Signalausgang +, 4
34
4 - 20 mA Signalausgang +, 5
35
4 - 20 mA Signalausgang +, 5
Installation
23
