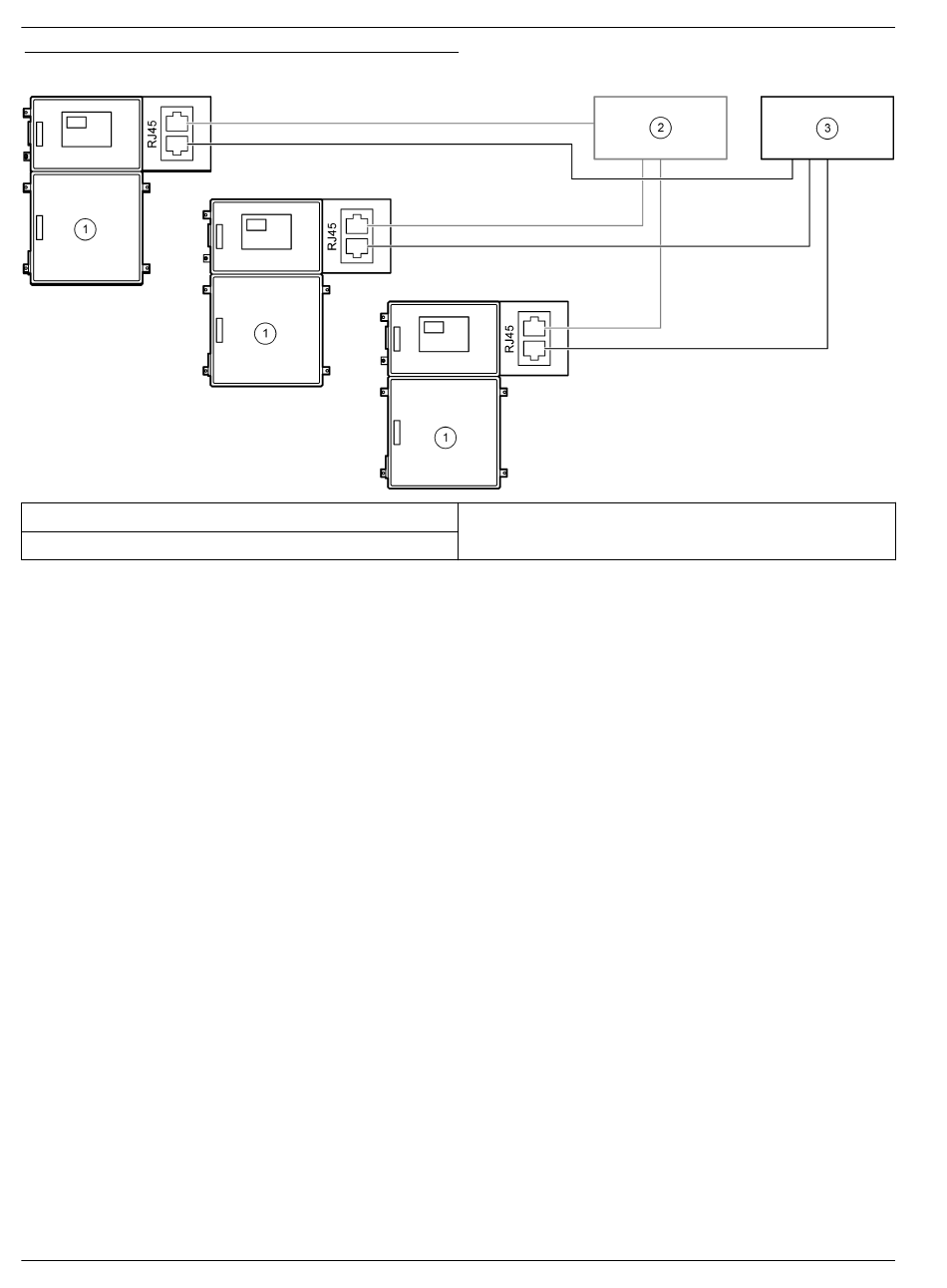

Abbildung 9 Redundante Modbus-TCP-Verkabelung
1 Analysator
2 Modbus-Master 1
4.4 Montage der Schläuche

4.4.1 Schlauchverbindung

30
Die Ausrichtung der für den Anschluss der Schläuche verwendeten Klemmhülsen ist
wichtig. Eine falsche Ausrichtung der Klemmhülse kann zu Undichtigkeiten und/oder
Luftblasen im Analysatorschlauch führen. Informationen zur korrekten Ausrichtung der
Klemmhülsen finden Sie unter
1. Stecken Sie den Schlauch vollständig in das Anschlussstück.
2. Ziehen Sie die Mutter von Hand fest. Wenn die Anschlussstücke zu fest angezogen
werden, können sie beschädigt werden, und es kommt zu Undichtigkeiten.
• Edelstahl-Anschlussstücke: Ziehen Sie mit einem verstellbaren
Schraubenschlüssel weitere 1¼ Umdrehungen fest. Edelstahl-Anschlussstücke
für PFA-Schläuche mit 1/8 Zoll ID dürfen nur um eine ¾-Umdrehung festgezogen
werden.
• PFA-Anschlussstücke: Ziehen Sie mit einem verstellbaren Schraubenschlüssel
eine weitere ½ Umdrehung fest.
Zum Festziehen eines zuvor angezogenen Anschlussstücks ziehen Sie mit einem
verstellbaren Schraubenschlüssel die Anzahl der Umdrehungen fest, die das
Anschlussstück zuvor festgezogen wurde und noch etwas mehr.
3 Modbus-Master 2
Abbildung 10.
