Hach BioTector B7000 Installation Und Betrieb Seite 35

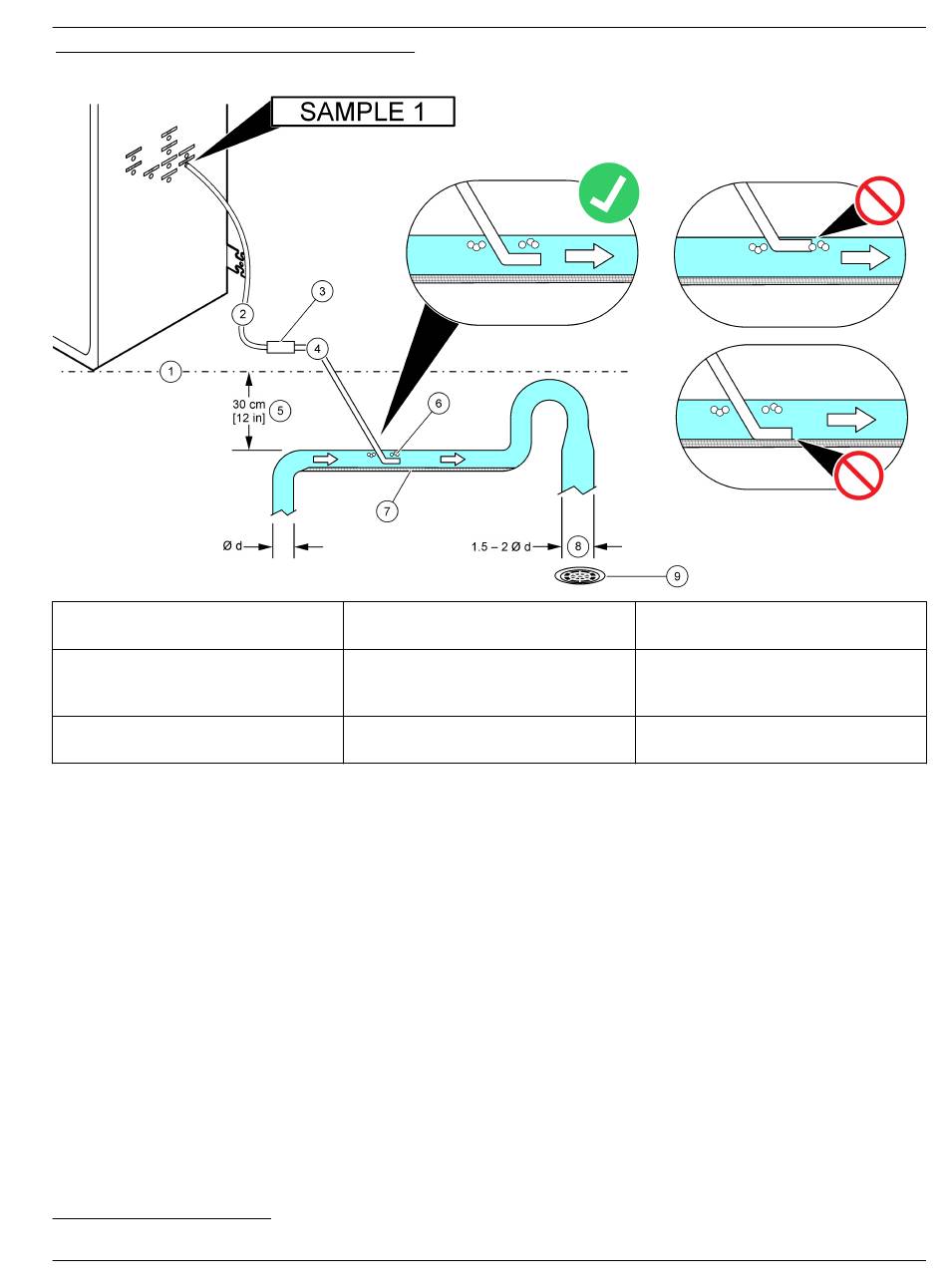

Abbildung 12 Probenleitung in einem Rohr
1 Unterseite des Analysators
2 Teflonschlauch, 1/4 Zoll AD x
1/8 Zoll, PFA
3 Verbindung zwischen PFA-Schlauch
und Edelstahlrohr
9
30 cm Höhenunterschied ergibt einen Druck von 30 mbar, wenn die Durchflussrate gering ist.
4 Edelstahlrohr, 1/4 Zoll AD x 1/8 Zoll
5 Abstand zwischen Analysator und
9
Rohr
6 Luftblasen bewegen sich über die
Probenleitung
Installation
7 Schmutz bewegt sich unter der
Probenleitung
8 Größeres Rohr (1,5- bis 2-mal
größer), damit der Druck nicht
ansteigt
9 Öffnen Sie den Abfluss so nahe wie
möglich an dieser Position
33
