12

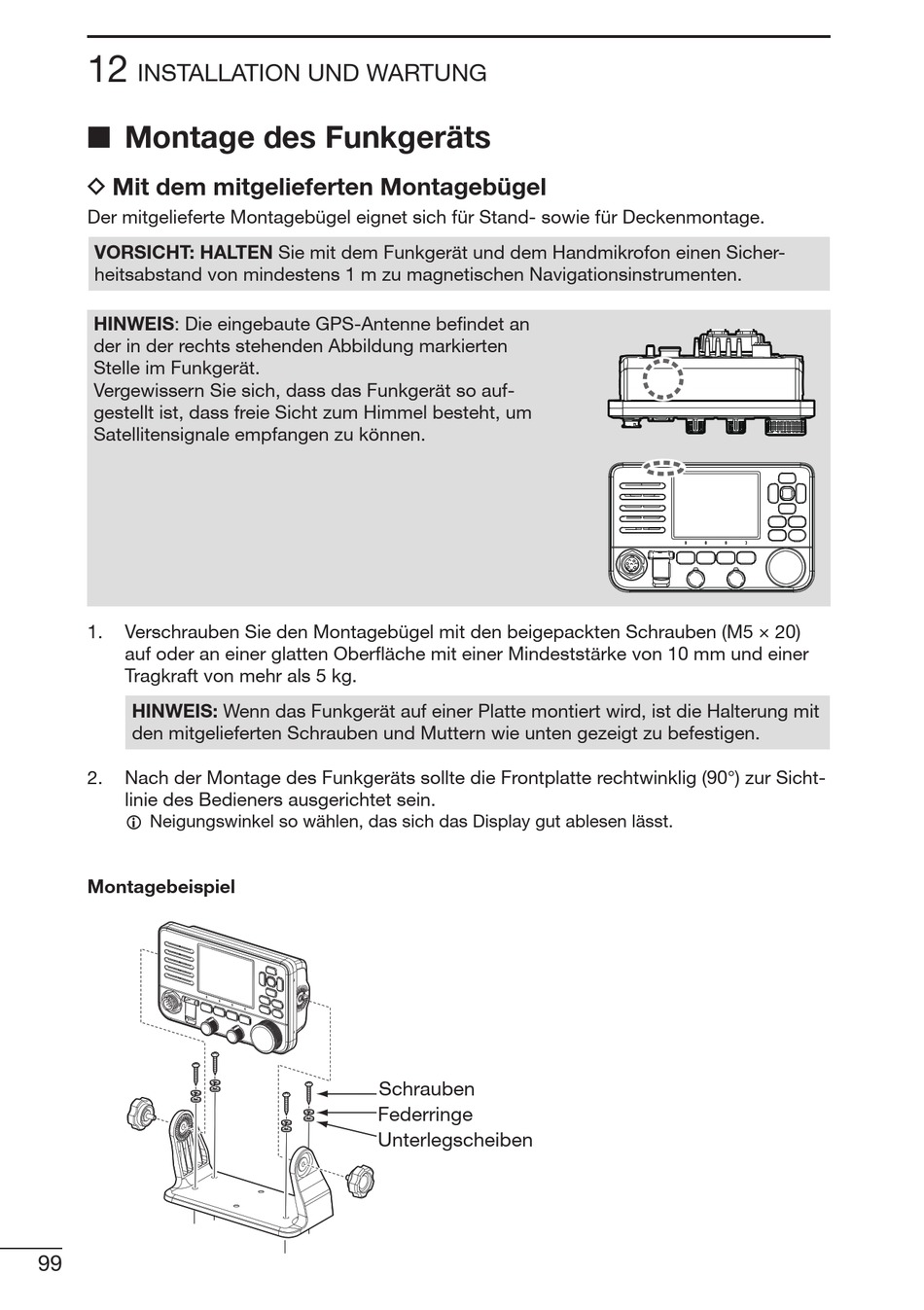

INSTALLATION UND WARTUNG
I Montage des Funkgeräts
D Mit dem mitgelieferten Montagebügel
Der mitgelieferte Montagebügel eignet sich für Stand- sowie für Deckenmontage.
VORSICHT: HALTEN Sie mit dem Funkgerät und dem Handmikrofon einen Sicher-
heitsabstand von mindestens 1 m zu magnetischen Navigationsinstrumenten.
HINWEIS: Die eingebaute GPS-Antenne befindet an
der in der rechts stehenden Abbildung markierten
Stelle im Funkgerät.
Vergewissern Sie sich, dass das Funkgerät so auf-
gestellt ist, dass freie Sicht zum Himmel besteht, um
Satellitensignale empfangen zu können.
1. Verschrauben Sie den Montagebügel mit den beigepackten Schrauben (M5 × 20)
auf oder an einer glatten Oberfläche mit einer Mindeststärke von 10 mm und einer
Tragkraft von mehr als 5 kg.
HINWEIS: Wenn das Funkgerät auf einer Platte montiert wird, ist die Halterung mit
den mitgelieferten Schrauben und Muttern wie unten gezeigt zu befestigen.
2. Nach der Montage des Funkgeräts sollte die Frontplatte rechtwinklig (90°) zur Sicht-
linie des Bedieners ausgerichtet sein.
L Neigungswinkel so wählen, das sich das Display gut ablesen lässt.
Montagebeispiel
99
Schrauben
Federringe
Unterlegscheiben
