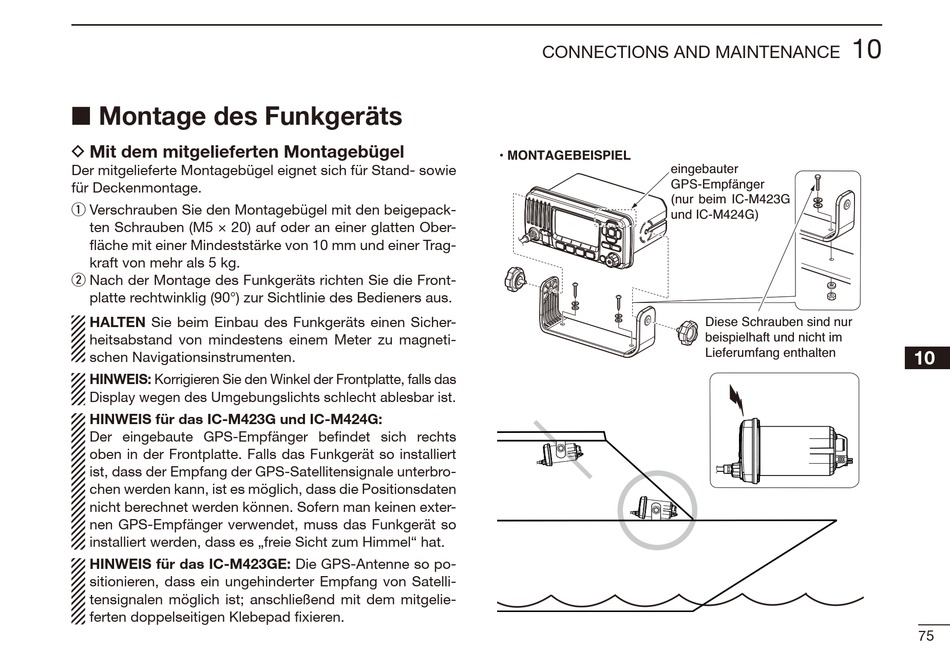

■ Montage des Funkgeräts
D Mit dem mitgelieferten Montagebügel
Der mitgelieferte Montagebügel eignet sich für Stand- sowie
für Deckenmontage.
q Verschrauben Sie den Montagebügel mit den beige pack-
ten Schrauben (M5 × 20) auf oder an einer glatten Ober-
fläche mit einer Mindeststärke von 10 mm und einer Trag-
kraft von mehr als 5 kg.
w Nach der Montage des Funkgeräts richten Sie die Front-
platte rechtwinklig (90°) zur Sichtlinie des Bedieners aus.
HALTEN Sie beim Einbau des Funkgeräts einen Sicher-
heitsabstand von mindestens einem Meter zu magneti-
schen Navigationsinstrumenten.
HINWEIS: Korrigieren Sie den Winkel der Frontplatte, falls das
Display wegen des Umgebungslichts schlecht ablesbar ist.
HINWEIS für das IC-M423G und IC-M424G:
Der eingebaute GPS-Empfänger befindet sich rechts
oben in der Frontplatte. Falls das Funkgerät so installiert
ist, dass der Empfang der GPS-Satellitensignale unterbro-
chen werden kann, ist es möglich, dass die Positionsdaten
nicht berechnet werden können. Sofern man keinen exter-
nen GPS-Empfänger verwendet, muss das Funkgerät so
installiert werden, dass es „freie Sicht zum Himmel" hat.
HINWEIS für das IC-M423GE: Die GPS-Antenne so po-
sitionieren, dass ein ungehinderter Empfang von Satelli-
tensignalen möglich ist; anschließend mit dem mitgelie-
ferten doppelseitigen Klebepad fixieren.
CONNECTIONS AND MAINTENANCE
• MONTAGEBEISPIEL
eingebauter
GPS-Empfänger
(nur beim IC-M423G
und IC-M424G)
10
Diese Schrauben sind nur
beispielhaft und nicht im
Lieferumfang enthalten
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
