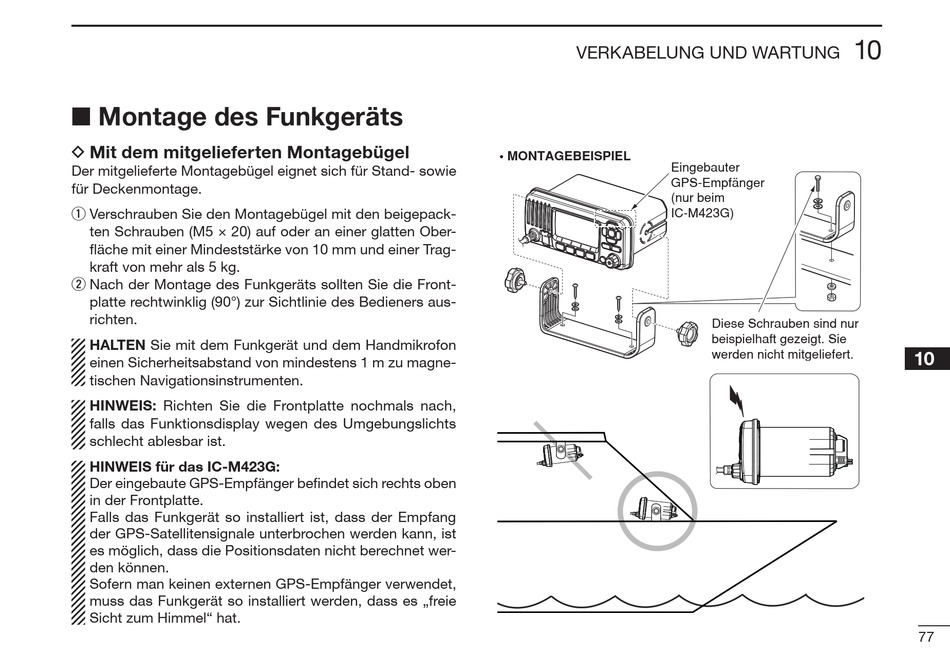

■ Montage des Funkgeräts
D Mit dem mitgelieferten Montagebügel
Der mitgelieferte Montagebügel eignet sich für Stand- sowie
für Deckenmontage.
q Verschrauben Sie den Montagebügel mit den beige pack-
ten Schrauben (M5 × 20) auf oder an einer glatten Ober-
fläche mit einer Mindeststärke von 10 mm und einer Trag-
kraft von mehr als 5 kg.
w Nach der Montage des Funkgeräts sollten Sie die Front-
platte rechtwinklig (90°) zur Sichtlinie des Bedieners aus-
richten.
HALTEN Sie mit dem Funkgerät und dem Handmikrofon
einen Sicherheitsabstand von mindestens 1 m zu magne-
tischen Navigationsinstrumenten.
HINWEIS: Richten Sie die Frontplatte nochmals nach,
falls das Funktionsdisplay wegen des Umgebungslichts
schlecht ablesbar ist.
HINWEIS für das IC-M423G:
Der eingebaute GPS-Empfänger befindet sich rechts oben
in der Frontplatte.
Falls das Funkgerät so installiert ist, dass der Empfang
der GPS-Satellitensignale unterbrochen werden kann, ist
es möglich, dass die Positionsdaten nicht berechnet wer-
den können.
Sofern man keinen externen GPS-Empfänger verwendet,
muss das Funkgerät so installiert werden, dass es „freie
Sicht zum Himmel" hat.
VERKABELUNG UND WARTUNG
• MONTAGEBEISPIEL
Eingebauter
GPS-Empfänger
(nur beim
IC-M423G)
10
Diese Schrauben sind nur
beispielhaft gezeigt. Sie
werden nicht mitgeliefert.
