9
VERKABELUNG UND WARTUNG

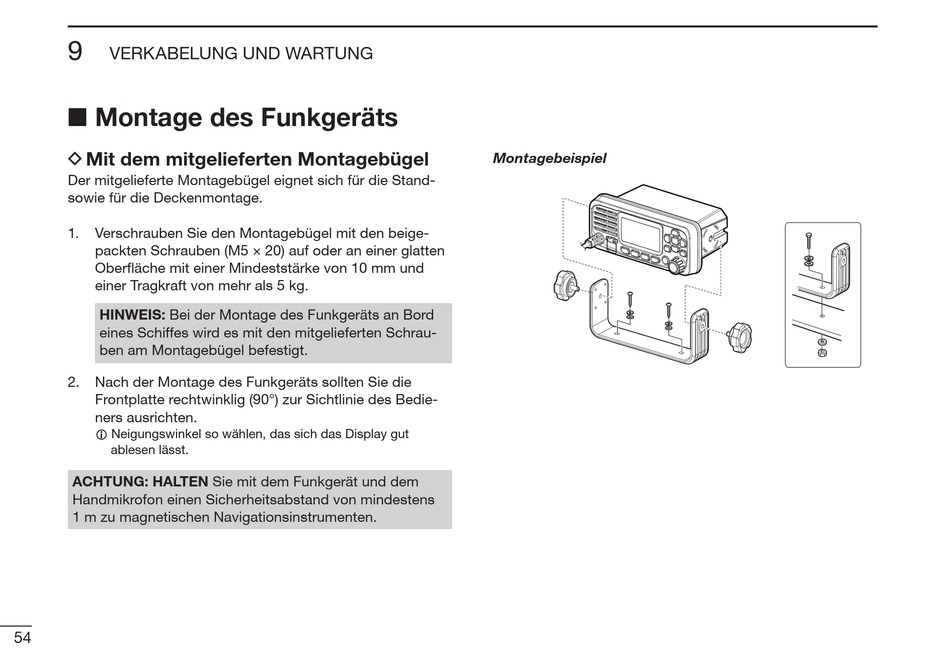

I Montage des Funkgeräts
D Mit dem mitgelieferten Montagebügel
Der mitgelieferte Montagebügel eignet sich für die Stand-
sowie für die Deckenmontage.
1.
Verschrauben Sie den Montagebügel mit den beige-
pack ten Schrauben (M5 × 20) auf oder an einer glatten
Oberfläche mit einer Mindeststärke von 10 mm und
einer Tragkraft von mehr als 5 kg.
HINWEIS: Bei der Montage des Funkgeräts an Bord
eines Schiffes wird es mit den mitgelieferten Schrau-
ben am Montagebügel befestigt.
2.
Nach der Montage des Funkgeräts sollten Sie die
Frontplatte rechtwinklig (90°) zur Sichtlinie des Bedie-
ners ausrichten.
L Neigungswinkel so wählen, das sich das Display gut
ablesen lässt.
ACHTUNG: HALTEN Sie mit dem Funkgerät und dem
Handmikrofon einen Sicherheitsabstand von mindestens
1 m zu magnetischen Navigationsinstrumenten.
54
Montagebeispiel
