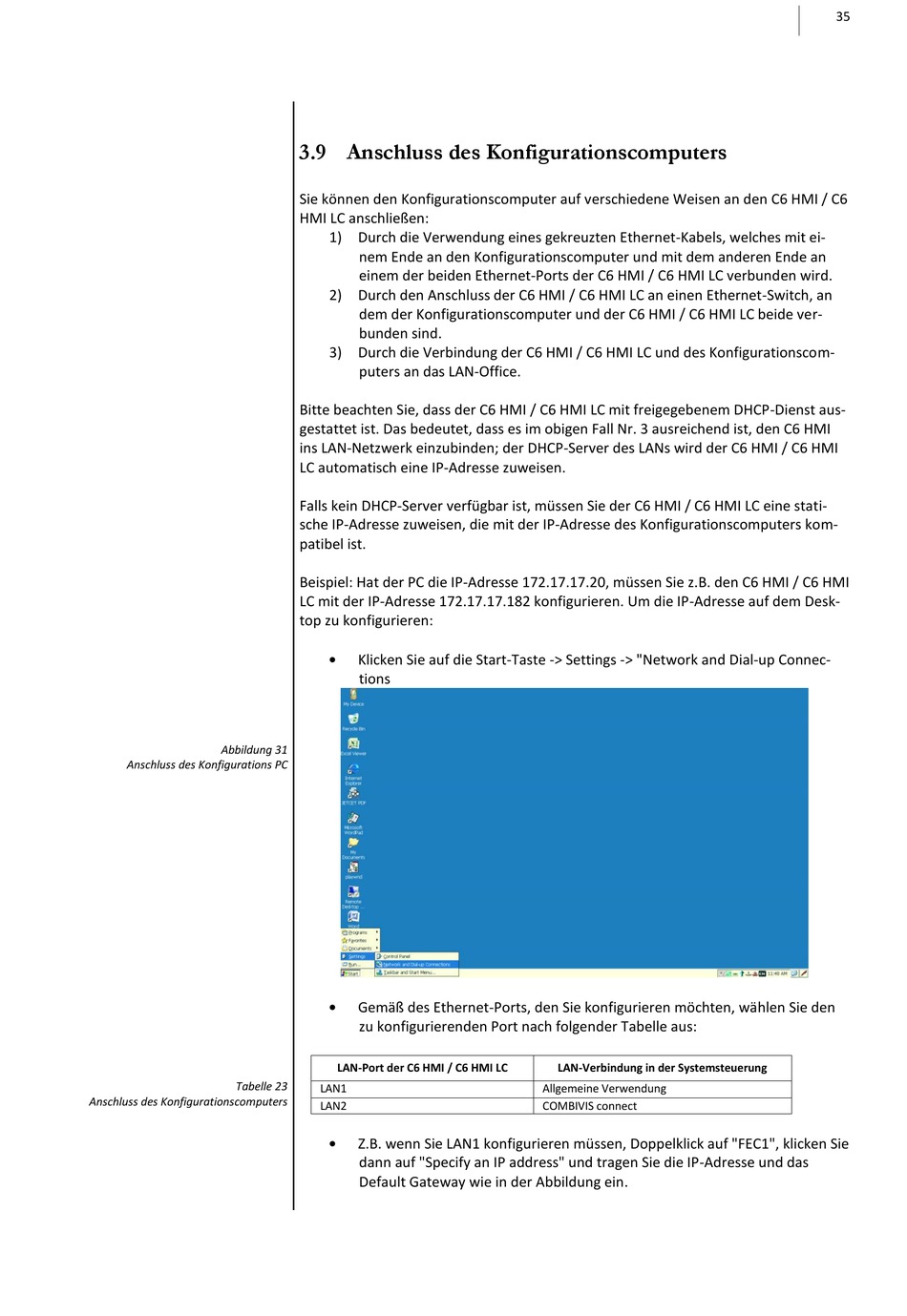

Abbildung 31
Anschluss des Konfigurations PC
Tabelle 23

Anschluss des Konfigurationscomputers

3.9 Anschluss des Konfigurationscomputers
Sie können den Konfigurationscomputer auf verschiedene Weisen an den C6 HMI / C6
HMI LC anschließen:
1) Durch die Verwendung eines gekreuzten Ethernet-Kabels, welches mit ei-
nem Ende an den Konfigurationscomputer und mit dem anderen Ende an
einem der beiden Ethernet-Ports der C6 HMI / C6 HMI LC verbunden wird.
2) Durch den Anschluss der C6 HMI / C6 HMI LC an einen Ethernet-Switch, an
dem der Konfigurationscomputer und der C6 HMI / C6 HMI LC beide ver-
bunden sind.
3) Durch die Verbindung der C6 HMI / C6 HMI LC und des Konfigurationscom-
puters an das LAN-Office.
Bitte beachten Sie, dass der C6 HMI / C6 HMI LC mit freigegebenem DHCP-Dienst aus-
gestattet ist. Das bedeutet, dass es im obigen Fall Nr. 3 ausreichend ist, den C6 HMI
ins LAN-Netzwerk einzubinden; der DHCP-Server des LANs wird der C6 HMI / C6 HMI
LC automatisch eine IP-Adresse zuweisen.
Falls kein DHCP-Server verfügbar ist, müssen Sie der C6 HMI / C6 HMI LC eine stati-
sche IP-Adresse zuweisen, die mit der IP-Adresse des Konfigurationscomputers kom-
patibel ist.
Beispiel: Hat der PC die IP-Adresse 172.17.17.20, müssen Sie z.B. den C6 HMI / C6 HMI
LC mit der IP-Adresse 172.17.17.182 konfigurieren. Um die IP-Adresse auf dem Desk-
top zu konfigurieren:

Klicken Sie auf die Start-Taste -> Settings -> "Network and Dial-up Connec-
tions

Gemäß des Ethernet-Ports, den Sie konfigurieren möchten, wählen Sie den
zu konfigurierenden Port nach folgender Tabelle aus:
LAN-Port der C6 HMI / C6 HMI LC
LAN1
LAN2

Z.B. wenn Sie LAN1 konfigurieren müssen, Doppelklick auf "FEC1", klicken Sie
dann auf "Specify an IP address" und tragen Sie die IP-Adresse und das
Default Gateway wie in der Abbildung ein.
LAN-Verbindung in der Systemsteuerung
Allgemeine Verwendung
COMBIVIS connect
