Einbau und Anschluss
3.3

Anschluss des Leistungsteil

3.3.1 Klemmleiste X1A

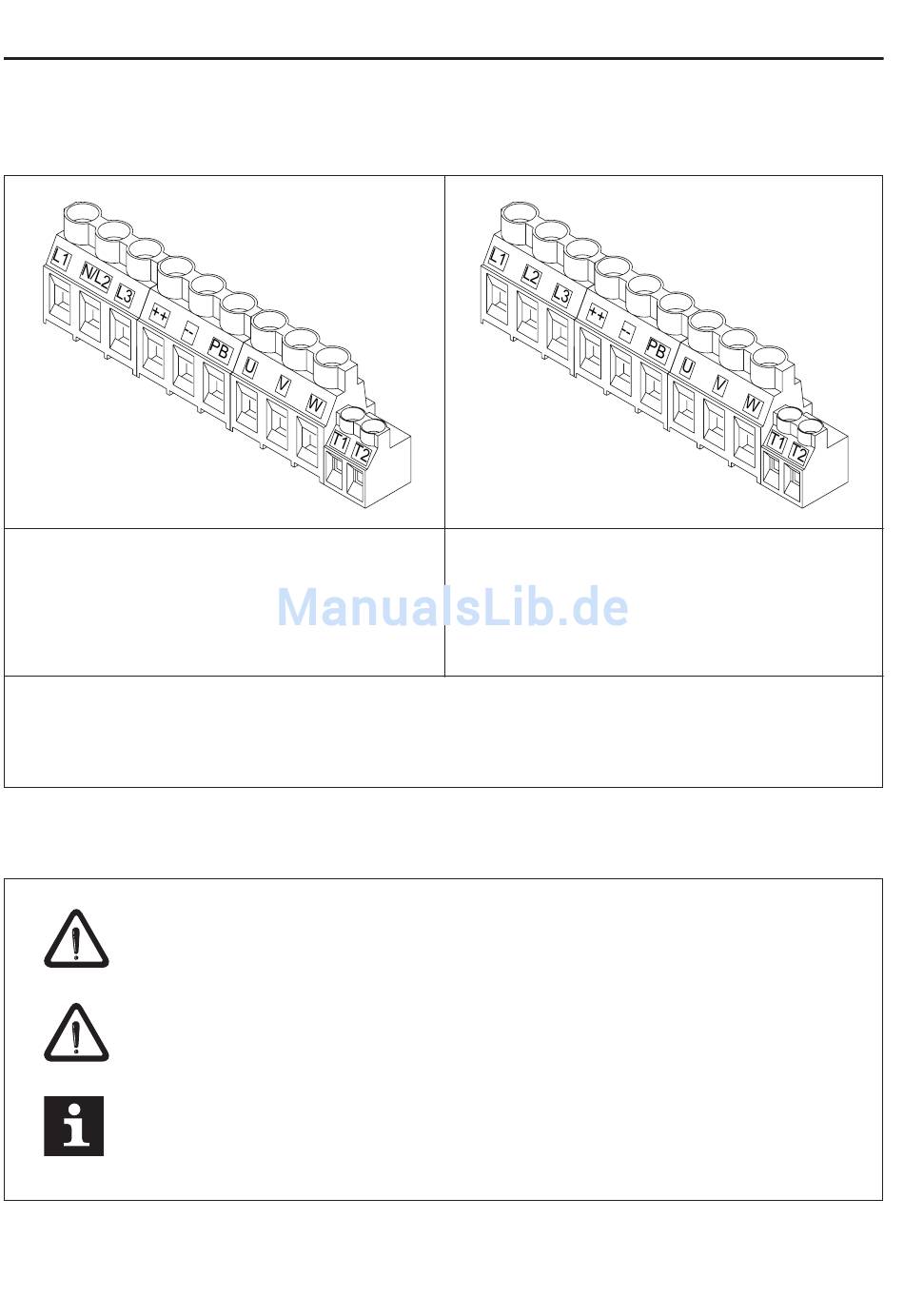

Klemmleiste X1A/ 230 V-Klasse geeignet für
• 180...260 V AC / 1-phasig (L1/N)
• 180...260 V AC / 3-phasig (L1, L2, L3)
• DC-Versorgung 250...370 V DC (++,- -)
• ++, PB
• U, V, W
• T1, T2

3.3.2 Verdrahtungshinweise

Achten Sie unbedingt auf die Anschlussspannung des KEB COMBIVERT.
Ein 230 V-Gerät am 400 V-Netz wird sofort zerstört.
Vertauschen Sie niemals die Netz- und Motorleitung.
In einigen Ländern wird gefordert, dass die PE-Klemme direkt im Klemmkasten
(nicht über Montageplatte) angeschlossen wird.
12
Klemmeleiste X1A/ 400 V-Klasse geeignet für
• 305...500 V AC / 3-phasig (L1, L2, L3)
• DC-Versorgung 420...720 V DC (++,- -)
Bremswiderstand
Motor
Temperatursensor / -schalter (siehe Kapitel 3.3.6)
