5.2 COMBIVIS studio 6 Projekt

Dieses Kapitel gilt nur für C6 HMI LC Systeme, die mit CONTROL Runtime direkt bei
der Produktion vormontiert werden.
5.2.1 C6 HMI LC – Ausführung mit "CONTROL Runtime"
Der CONTROL Runtime läuft als Thread mit "Echtzeit" Priorität.
Das Ausführungsmodell basiert auf dem "task" Konzept; die Programmausführung
erfordert die Definition der Aufgaben und die Zuordnung von Priorität und Ausfüh-

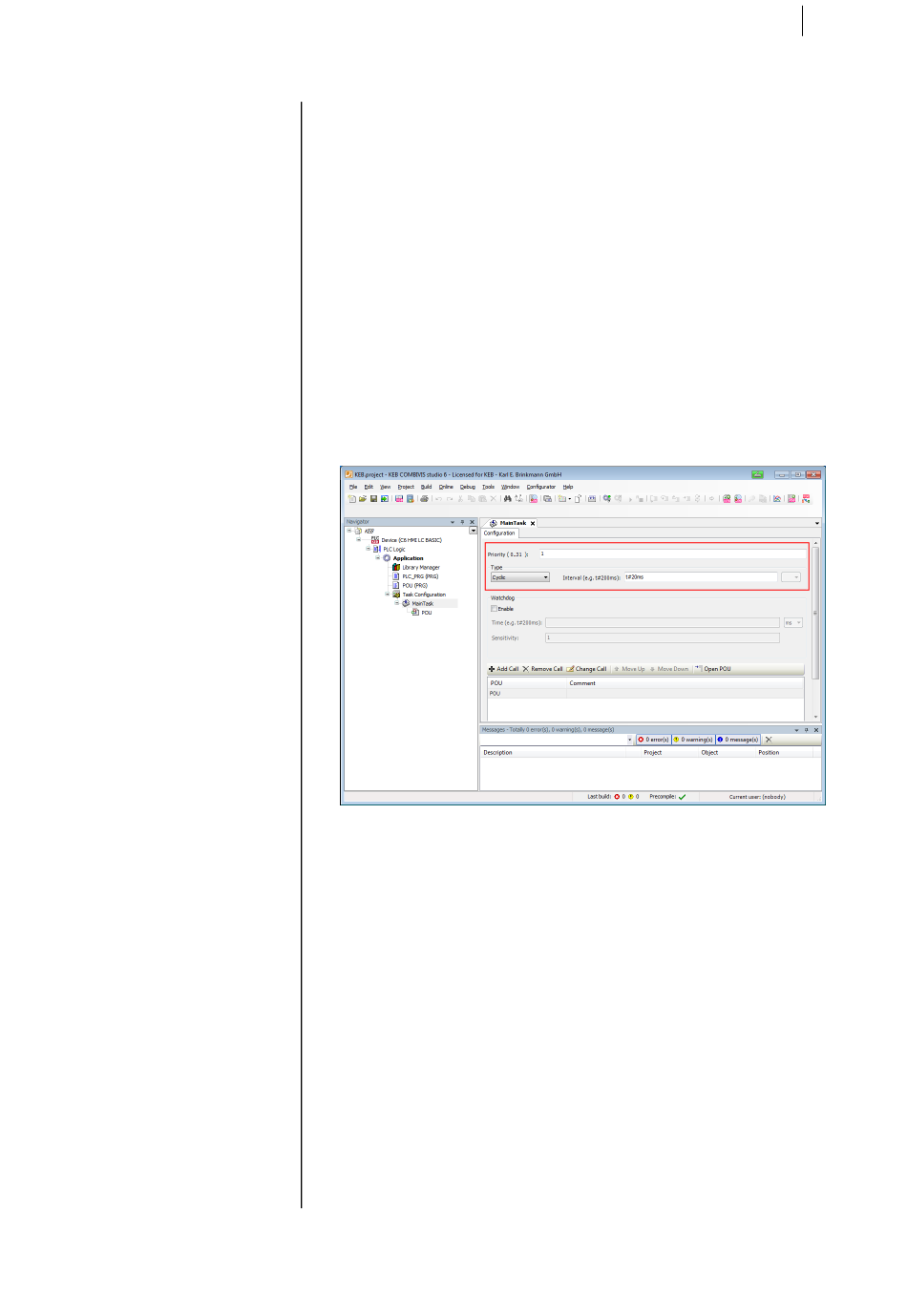

rungszyklus gemäß der folgenden Abbildung (siehe unten in dieser Betriebsanlei-
tung, zum Konfigurieren von COMBIVIS studio 6 für die Verwendung mit C6 HMI LC
System).
Jede Aufgabe wird in dem festgelegten Zeitintervall und entsprechend der zugewie-
senen Priorität ausgeführt. Erst wenn alle COMBIVIS studio 6 Aktivitäten vorbei sind,
geht die CPU-Zeit zu den anderen Prozessen, die einer untergeordneten Priorität
zugeordnet sind.
Hinweis: Jede Task-Zykluszeit muss entsprechend der allgemeinen Leistungen der
SPS, durch COMBIVIS HMI Runtime, durch COMBIVIS connect Runtime, durch sons-
tige Anwendungen oder laufende Prozesse im System, zugewiesen werden. Eine zu
kurze Task-Zykluszeit kann eine unerwünschte Verlangsamung der allgemeinen Re-
aktion des Systems verursachen. Wenn dies der Fall ist, sollte die Task-Zykluszeit
entsprechend verlängert werden, bis der richtige Ausgleich zwischen Leistung und
Reaktion des gesamten Systems erreicht ist.
