Anschlussübersicht C6 Hmi / C6 Hmi Lc 5,7" Und Grösser; Anschlussbezeichnung - KEB COMBICONTROL C6 Gebrauchsanleitung

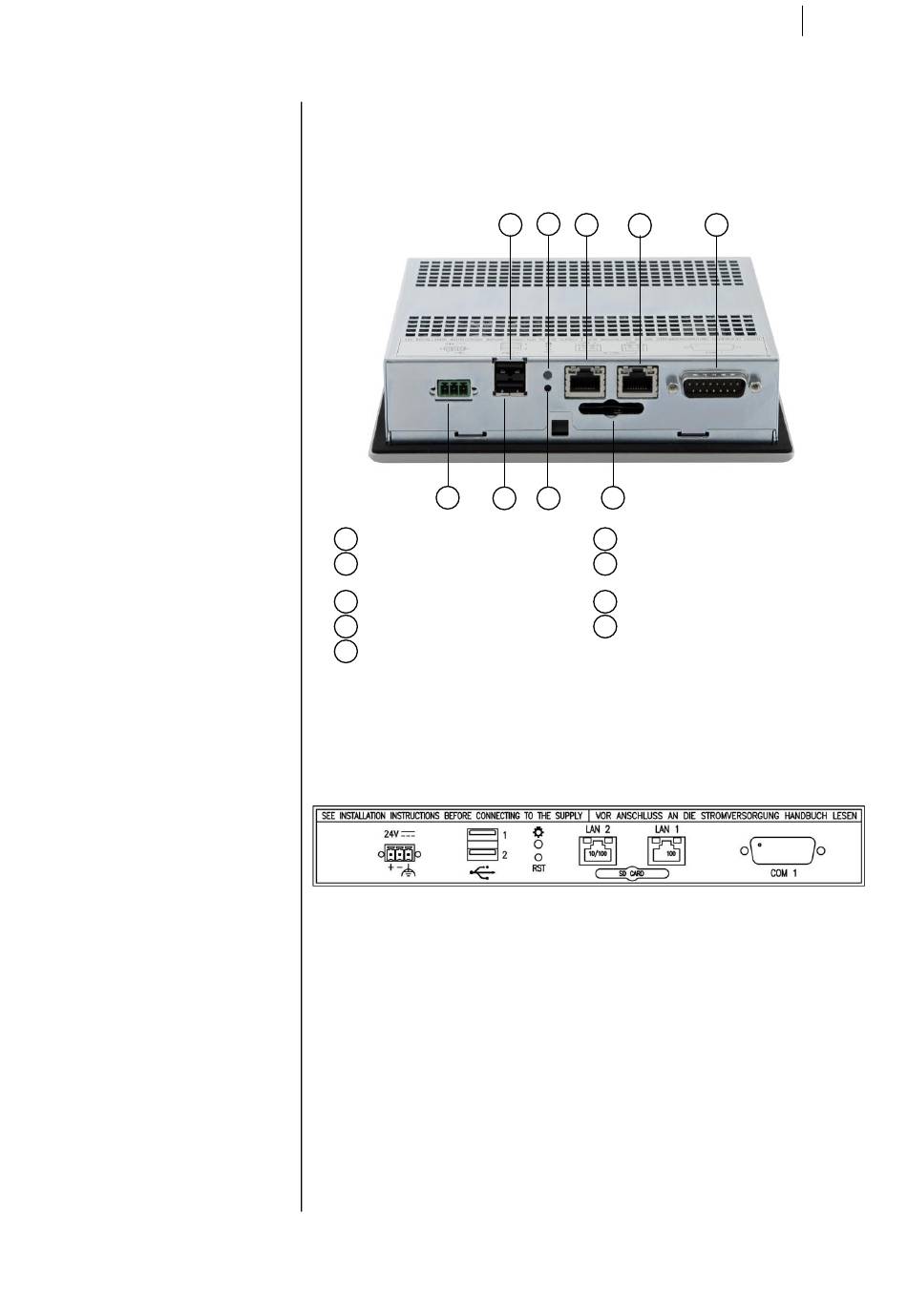

Abbildung 14
C6 HMI / C6 HMI LC 5,7" Stecker
Abbildung 15
C6 HMI / C6 HMI LC Beschriftung der Labels
2.9 Anschlussübersicht C6 HMI / C6 HMI LC 5,7"
und grösser
1
DC Versorgungseingang
1
USB2 (2,0)
2
Reset-Taste
3
SD Karteneinschub
4
COM 1 (RS232/422/485/Slash)
5
2.9.1

Anschlussbezeichnung

Auf der Rückseite befindet sich das folgende Anschlusslabel.
8
9 7 6
2 3 4
LAN1 (100 Mbit/s) Feldbus
6
LAN2 (10/100 Mbit/s)
7
CV connect
Netz-Ein LED
8
USB1 (2,0)
9
18
5
