ANSCHLUSS DES LEISTUNGSTEILS
4.2 Anschluss des Leistungsteils
ACHTUNG
4.2.1 Anschluss der Spannungsversorgung
L1
L2
L3

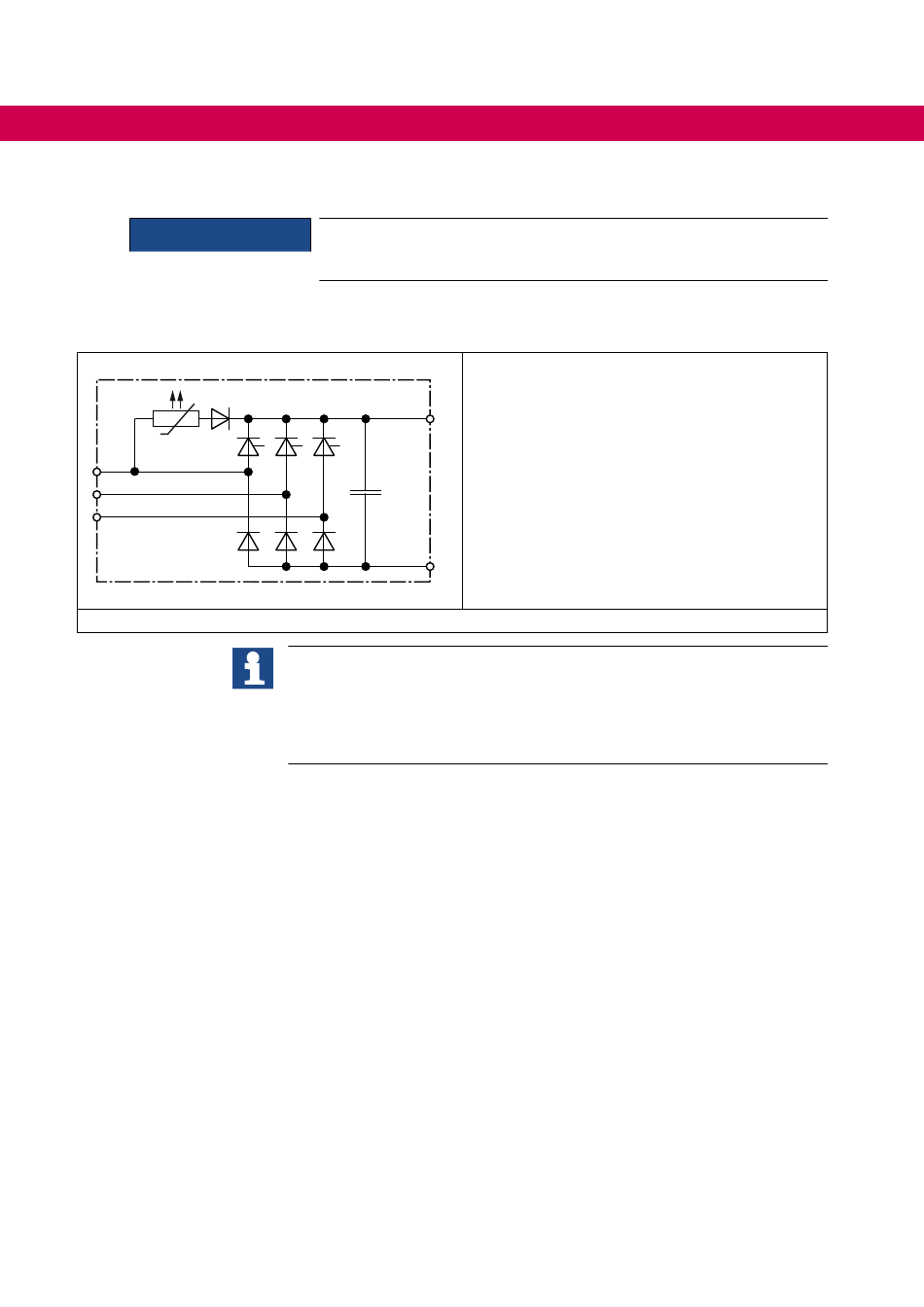

Abbildung 14: Eingangsbeschaltung
48
Zerstörung des Antriebsstromrichters!
► Niemals Netzeingang und Motorausgang vertauschen!
+
+
-
Minimale wartezeit zwischen zwei Einschaltvorgängen 5 Minuten !
Zyklisches Aus- und Einschalten des Gerätes führt zur temporären Hochoh-
migkeit des Kaltleiters (PTC) im Eingang. Das Gerät zeigt in diesem Zustand
„Fehler! Ladevorgang" an. Beim Schalten der Reglerfreigabe während dieses
Fehlers schaltet sich das Gerät ab. Nach Abkühlung ist eine erneute Inbetrieb-
nahme ohne Einschränkung möglich.
Der COMBIVERT F6 Gehäuse 4 kann vom Netz
über die Klemmen L1, L2 und L3 gespeist werden.
Die Verwendung der DC-Klemmen zur Einspeisung
ist nur mit externer Vorladung zulässig.
