3.6.1

Schutzart

Die Schutzgrade des Systems sind nur gewährleistet, wenn die folgenden Bedingun-
gen erfüllt sind:

Materialstärke am Einbau-Ausschnitt für IP66 Schutz: 2 mm bis 4 mm.

Maximale Abweichungen der Ausschnitte: ≤ 0,5 mm.
Diese Bedingung muss auch bei installierter C6 HMI / C6 HMI LC erfüllt sein.

Zulässige Oberflächenrauhigkeit im Bereich der Dichtung: ≤ 120 Mikrometer
(Rz 120).

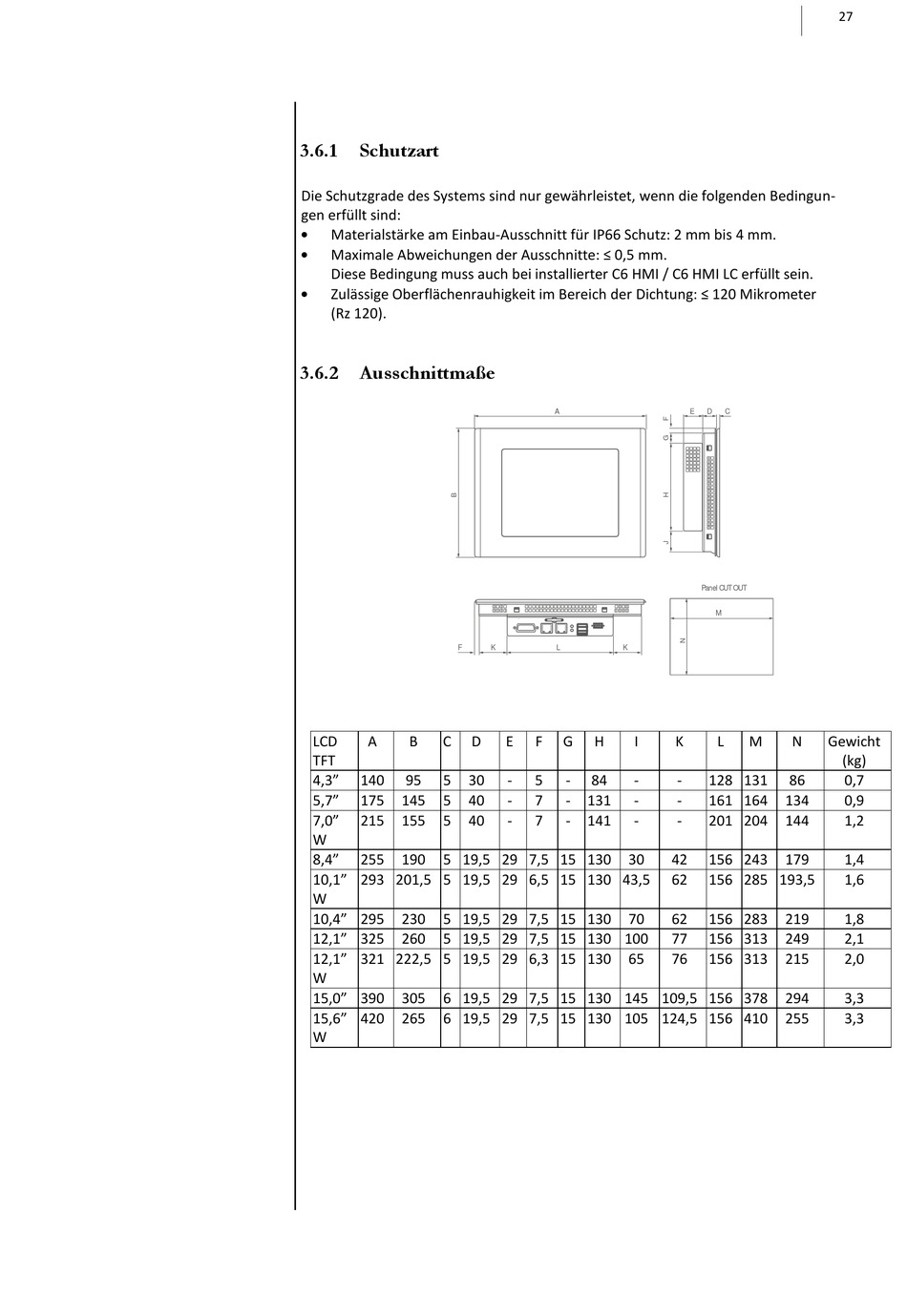

3.6.2 Ausschnittmaße
F
LCD A B C
TFT
4,3" 140 95 5 30
5,7" 175 145 5 40
7,0" 215 155 5 40
W
8,4" 255 190 5 19,5 29 7,5 15 130
10,1" 293 201,5 5 19,5 29 6,5 15 130 43,5
W
10,4" 295 230 5 19,5 29 7,5 15 130
12,1" 325 260 5 19,5 29 7,5 15 130 100
12,1" 321 222,5 5 19,5 29 6,3 15 130
W
15,0" 390 305 6 19,5 29 7,5 15 130 145 109,5 156 378
15,6" 420 265 6 19,5 29 7,5 15 130 105 124,5 156 410
W
A
K L K
D E F G H I
- 5 - 84 -
- 7 - 131 -
- 7 - 141 -
30
70
65
27
E D C
Panel CUT OUT
M
K L M N Gewicht
(kg)
- 128 131 86
- 161 164 134
- 201 204 144
42 156 243 179
62 156 285 193,5
62 156 283 219
77 156 313 249
76 156 313 215
294
255
0,7
0,9
1,2
1,4
1,6
1,8
2,1
2,0
3,3
3,3
