Anschluss einer Temperaturerfassung

An die Klemmen T1,T2 kann ein externer Temperaturfühler oder -schalter ange-
schlossen werden. Bei Auslösung schaltet die Versorgungseinheit mit Fehler
E.OH ab.
Die Auswertung an den Klemmen T1 und T2 ist standardmäßig abgeschaltet
und muss bei Bedarf aktiviert werden (Applikationsmodus Pn.12="7").
Sonstige
Temperaturfühler (PTC)
Ansprechwiderstand 1650 Ω...4 kΩ
Rückstellwiderstand 750 Ω...1650 Ω
(gemäß VDE 0660 Teil 302)

Hinweise zur EMV-gerechten Verdrahtung

• Um Störungseinkoppelung zu vermeiden, sind
a) Netz-/Versorgungsleitungen,
b) Motorleitungen von Frequenzumrichtern/Servostellern,
c) Steuer- und Datenleitungen (Niedervoltebene <48 V), mit einem Abstand
von mindestens 15 cm zu verlegen.
• Um niederohmige HF-Verbindungen zu erhalten, müssen Erdungen und
Schirmungen sowie sonstige metallische Verbindungen (z. B. Montageplatte,
eingebaute Geräte) großflächig auf metallisch blankem Untergrund aufgelegt
werden. Erdungs- und Potentialausgleichsleitungen mit möglichst großem
Querschnitt (mind. 10 mm
• Werden externe Funkentstörfilter eingesetzt, so sind diese mit max. 30 cm
Abstand zur Störquelle und mit sehr gutem, flächigem Kontakt zur Montage-
fläche einzubauen.
• Induktive Schaltglieder (Schütze, Relais usw.) immer mit Entstörgliedern, wie
Varistoren, RC-Gliedern oder Schutzdioden versehen.
• Alle Verbindungen so kurz wie möglich halten und dicht am Bezugspotential
führen, denn frei schwebende Leitungen wirken wie Antennen.
• Vermeiden Sie Reserveschleifen an allen Anschlußkabeln. Nicht belegte Lit-
zen beidseitig am Schutzleiter auflegen.
• Bei ungeschirmten Leitungen müssen Hin- und Rückleiter verdrillt werden,
um symetrische Störungen zu dämpfen.
• Bei geschirmten Leitungen grundsätzlich Metallkabelverschraubungen mit
Schirmanbindung verwenden.

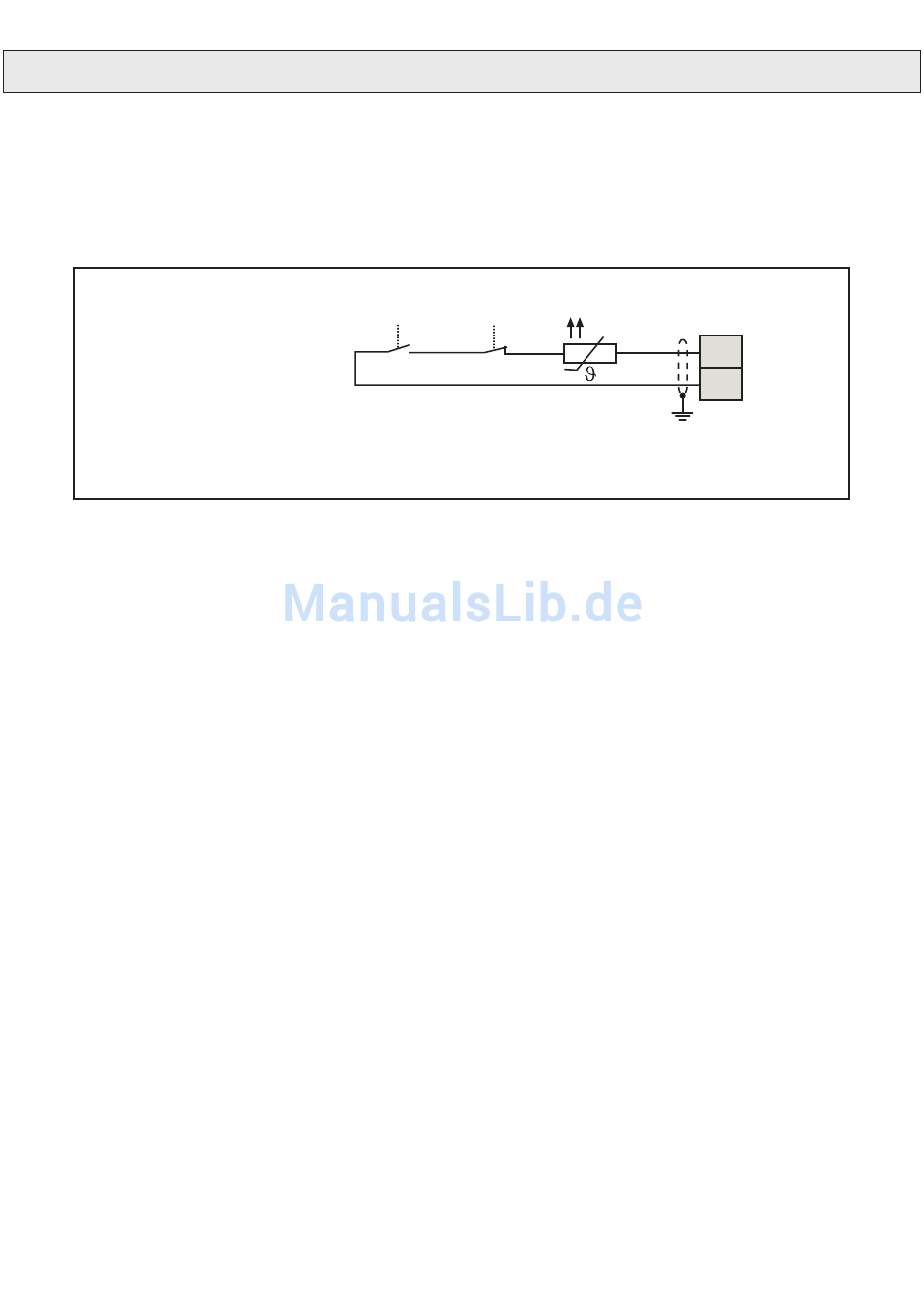

PTC
Sonstige
2
) oder dicken Massebändern verwenden.
T1
T2
