Achtung: Das Gerät muss mit
einer Spannung von 24V betrieben
werden (18V ... 36V).

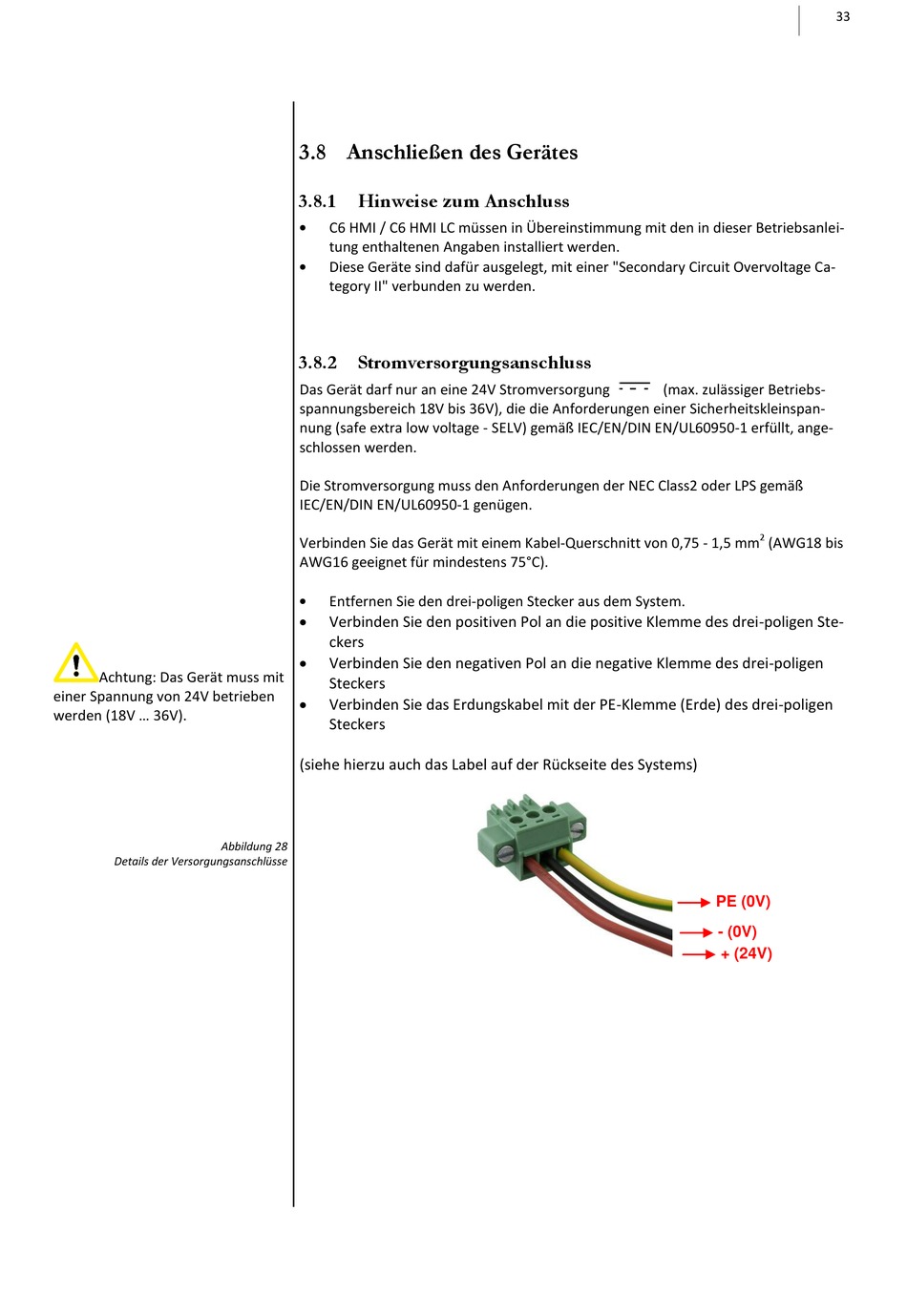

Abbildung 28
Details der Versorgungsanschlüsse
3.8 Anschließen des Gerätes
3.8.1
Hinweise zum Anschluss
C6 HMI / C6 HMI LC müssen in Übereinstimmung mit den in dieser Betriebsanlei-
tung enthaltenen Angaben installiert werden.
Diese Geräte sind dafür ausgelegt, mit einer "Secondary Circuit Overvoltage Ca-
tegory II" verbunden zu werden.
3.8.2
Stromversorgungsanschluss
Das Gerät darf nur an eine 24V Stromversorgung
spannungsbereich 18V bis 36V), die die Anforderungen einer Sicherheitskleinspan-
nung (safe extra low voltage - SELV) gemäß IEC/EN/DIN EN/UL60950-1 erfüllt, ange-
schlossen werden.
Die Stromversorgung muss den Anforderungen der NEC Class2 oder LPS gemäß
IEC/EN/DIN EN/UL60950-1 genügen.
Verbinden Sie das Gerät mit einem Kabel-Querschnitt von 0,75 - 1,5 mm
AWG16 geeignet für mindestens 75°C).
Entfernen Sie den drei-poligen Stecker aus dem System.
Verbinden Sie den positiven Pol an die positive Klemme des drei-poligen Ste-
ckers
Verbinden Sie den negativen Pol an die negative Klemme des drei-poligen
Steckers
Verbinden Sie das Erdungskabel mit der PE-Klemme (Erde) des drei-poligen
Steckers
(siehe hierzu auch das Label auf der Rückseite des Systems)
(max. zulässiger Betriebs-
2
(AWG18 bis
PE (0V)
- (0V)
+ (24V)
33
