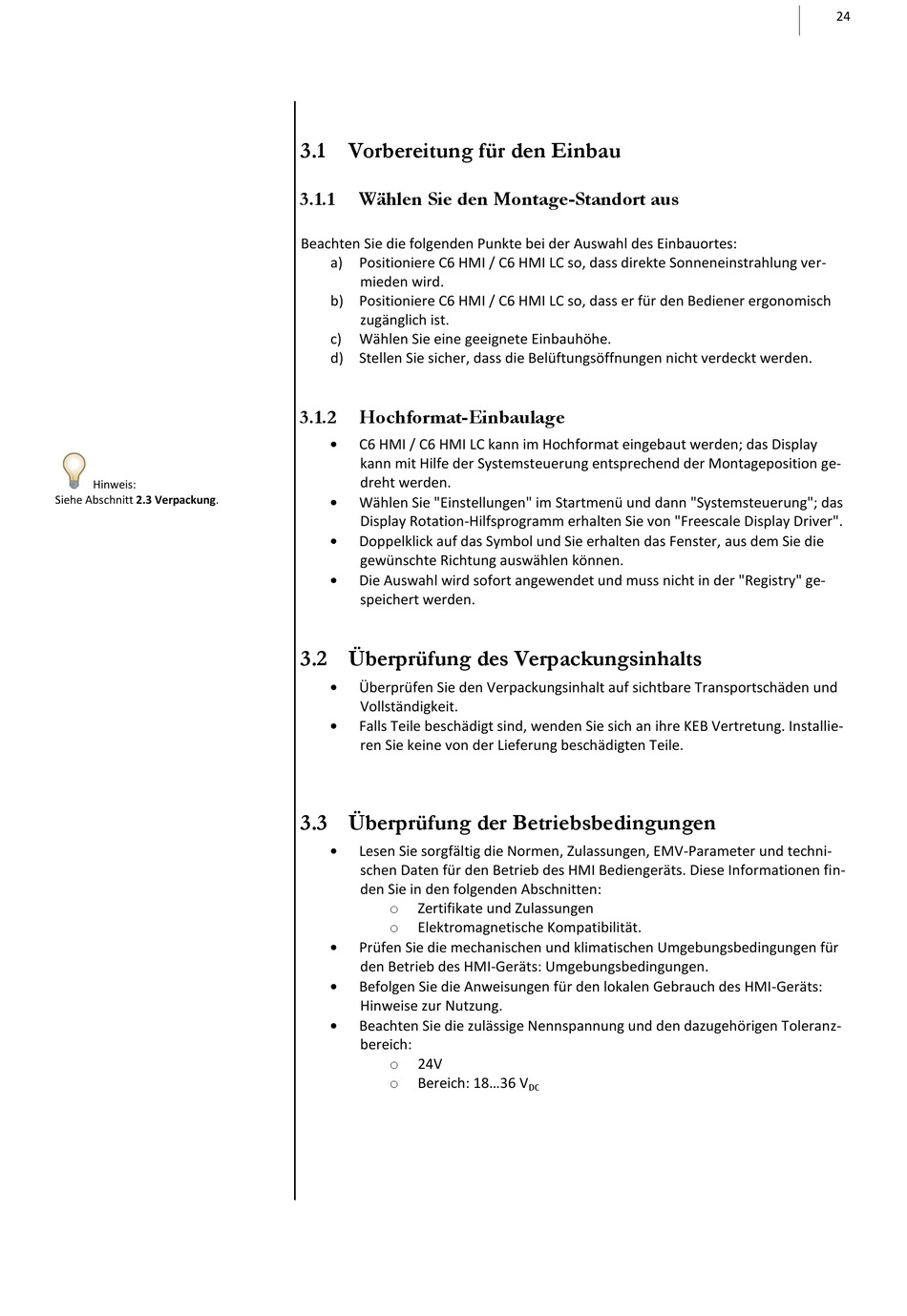

Hinweis:
Siehe Abschnitt 2.3 Verpackung.
3.1 Vorbereitung für den Einbau
3.1.1 Wählen Sie den Montage-Standort aus
Beachten Sie die folgenden Punkte bei der Auswahl des Einbauortes:
a) Positioniere C6 HMI / C6 HMI LC so, dass direkte Sonneneinstrahlung ver-
mieden wird.
b) Positioniere C6 HMI / C6 HMI LC so, dass er für den Bediener ergonomisch
zugänglich ist.
c) Wählen Sie eine geeignete Einbauhöhe.
d) Stellen Sie sicher, dass die Belüftungsöffnungen nicht verdeckt werden.
3.1.2

Hochformat-Einbaulage


C6 HMI / C6 HMI LC kann im Hochformat eingebaut werden; das Display
kann mit Hilfe der Systemsteuerung entsprechend der Montageposition ge-
dreht werden.

Wählen Sie "Einstellungen" im Startmenü und dann "Systemsteuerung"; das
Display Rotation-Hilfsprogramm erhalten Sie von "Freescale Display Driver".

Doppelklick auf das Symbol und Sie erhalten das Fenster, aus dem Sie die
gewünschte Richtung auswählen können.

Die Auswahl wird sofort angewendet und muss nicht in der "Registry" ge-
speichert werden.
3.2 Überprüfung des Verpackungsinhalts

Überprüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden und
Vollständigkeit.

Falls Teile beschädigt sind, wenden Sie sich an ihre KEB Vertretung. Installie-
ren Sie keine von der Lieferung beschädigten Teile.
3.3 Überprüfung der Betriebsbedingungen

Lesen Sie sorgfältig die Normen, Zulassungen, EMV-Parameter und techni-
schen Daten für den Betrieb des HMI Bediengeräts. Diese Informationen fin-
den Sie in den folgenden Abschnitten:
o
Zertifikate und Zulassungen
o
Elektromagnetische Kompatibilität.

Prüfen Sie die mechanischen und klimatischen Umgebungsbedingungen für
den Betrieb des HMI-Geräts: Umgebungsbedingungen.

Befolgen Sie die Anweisungen für den lokalen Gebrauch des HMI-Geräts:
Hinweise zur Nutzung.

Beachten Sie die zulässige Nennspannung und den dazugehörigen Toleranz-
bereich:
o
24V
o
Bereich: 18...36 V
DC
24
