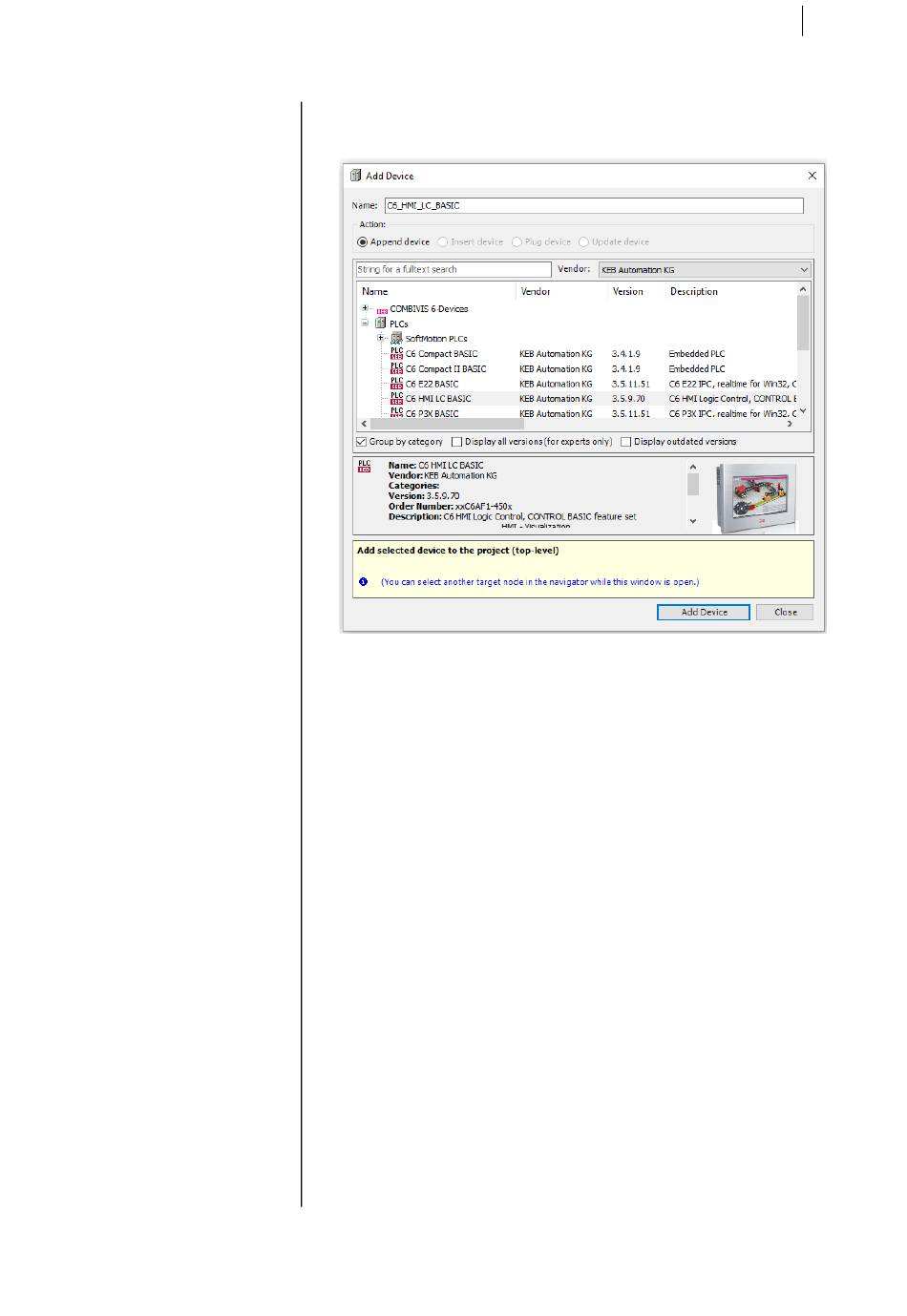

Erstellen Sie jetzt ein neues Projekt und geben Sie das C6 HMI LC als neues Gerät an,
wie in der folgenden Abbildung dargestellt.
5.2.3
Übertragung der COMBIVIS studio 6 Anwendung auf
das Zielsystem
Um eine gültige COMBIVIS studio 6 Anwendung auf das Zielsystem zu übertragen,
führen Sie die folgenden Schritte aus:
-
Stellen Sie sicher, dass das C6 HMI LC Gerät mit dem gleichen Sub-
Netzwerk des PCs verbunden ist, mit dem Sie das COMBIVIS studio 6 Pro-
grammier-Tool ausgeführt haben (gleiche Netzwerkmaske, z.B.
"192.168.1.xx")
-
Doppelklick auf das Gerätesymbol vom COMBIVIS Studio 6 Projektbaum;
der rechte Teil der Arbeitsfläche zeigt die "Kommunikationseinstellungen"
Tab-Inhalte
-
Wählen Sie das Gateway und klicken Sie auf die Schaltfläche "Scan-
Network"
-
Das Eingabefeld wird mit der Liste der verfügbaren CONTROL Runtime aus-
gefüllt
-
Klicken Sie auf die CONTROL Runtime, die Sie verbinden wollen und im An-
schluss auf die "Set active path" Taste
-
Klicken Sie auf On-line\Login um die Kommunikation zu starten
56
