2. Hardware
2.1

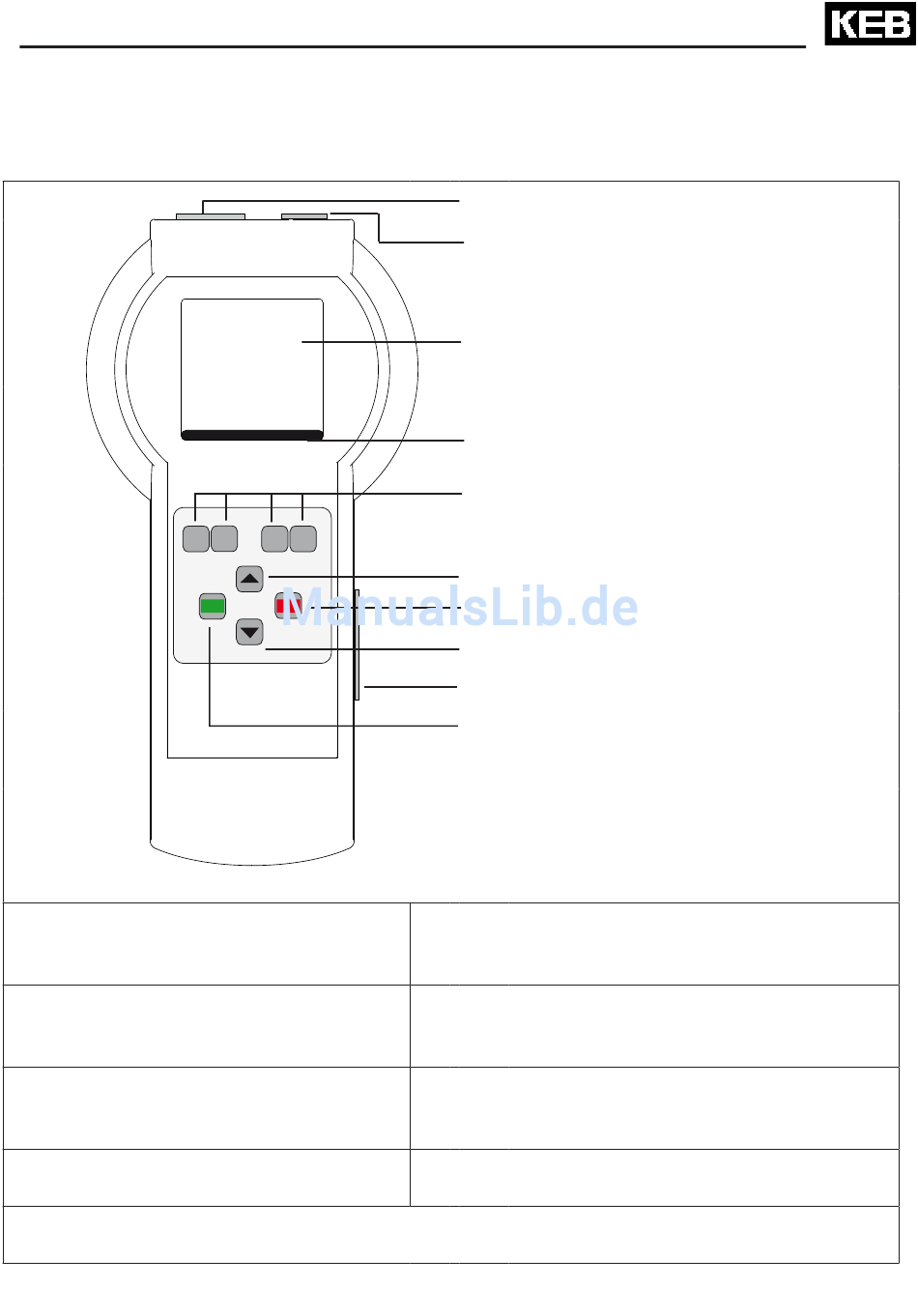

Beschreibung des Operators

(1) Kommunikationsinterface RS485,
siehe auch Kapitel „Kommunikation"
(2) USB-B (Buchse), Spannungsver-
sorgung / Filetransfer
(3) Das LCD-Display bietet mit einer
Klartextanzeige eine übersichtliche
Darstellung der Informationen.
(4) Eine blinkende Funktionsleiste deutet
auf einen Umrichterfehler hin.
(10) Mit ENTER kann in den ausgewählten Menüpunkt gesprungen oder eine Auswahl bestätigt
werden.
F2 F3 F4
F1
ENTER ESC
(1) X6A (RJ45)
(2) X6B (USB-B)
(3) LCD-Display
160 x 160 Pixel, 32 Graustufen
(4) Funktionsleiste
(5) Funktionstasten F1 bis F4
(6) Up
(7) ESC
(8) Down
(9) Kartenslot für SD/MMC
ENTER
(10)
(5) Die Funktionstasten F1 bis F4 werden variabel
belegt. Die Belegung wird durch die Funktions-
leiste angezeigt.
(6) Mit „Up" und „Down" kann man sich zwischen
(8) den Menüpunkten bewegen oder Parameter-
werte verändern.
(7) Mit ESC gelangt man in das jeweilige überge-
ordnete Menü.
(9) Kartenslot für SD/MMC
(nicht bei BASIC-Version)
