Warnung:
Das Gerät muss mit einer Spannung von
24V betrieben werden (18V÷32V).
Details der Versorgungsanschlüsse

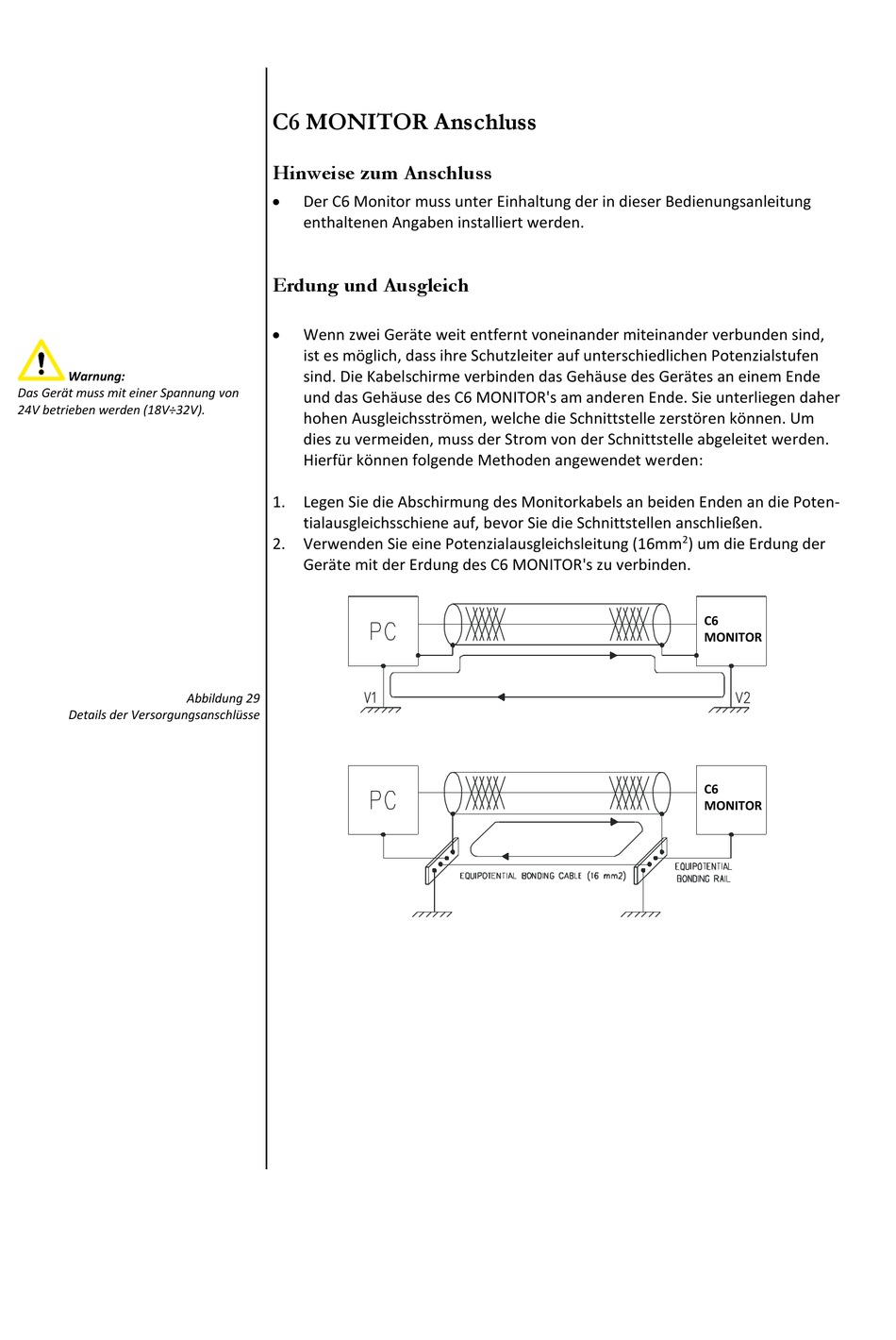

C6 MONITOR Anschluss

Hinweise zum Anschluss


Der C6 Monitor muss unter Einhaltung der in dieser Bedienungsanleitung
enthaltenen Angaben installiert werden.

Erdung und Ausgleich


Wenn zwei Geräte weit entfernt voneinander miteinander verbunden sind,
ist es möglich, dass ihre Schutzleiter auf unterschiedlichen Potenzialstufen
sind. Die Kabelschirme verbinden das Gehäuse des Gerätes an einem Ende
und das Gehäuse des C6 MONITOR's am anderen Ende. Sie unterliegen daher
hohen Ausgleichsströmen, welche die Schnittstelle zerstören können. Um
dies zu vermeiden, muss der Strom von der Schnittstelle abgeleitet werden.
Hierfür können folgende Methoden angewendet werden:
1. Legen Sie die Abschirmung des Monitorkabels an beiden Enden an die Poten-
tialausgleichsschiene auf, bevor Sie die Schnittstellen anschließen.
2. Verwenden Sie eine Potenzialausgleichsleitung (16mm
Geräte mit der Erdung des C6 MONITOR's zu verbinden.
Abbildung 29
2
) um die Erdung der
C6
MONITOR
C6
MONITOR
