3.5 Überprüfung der Installationsabstände
Um eine ausreichende Belüftung zu gewährleisten, ist es notwendig folgende Freiflä-
chen um das System zu belassen:




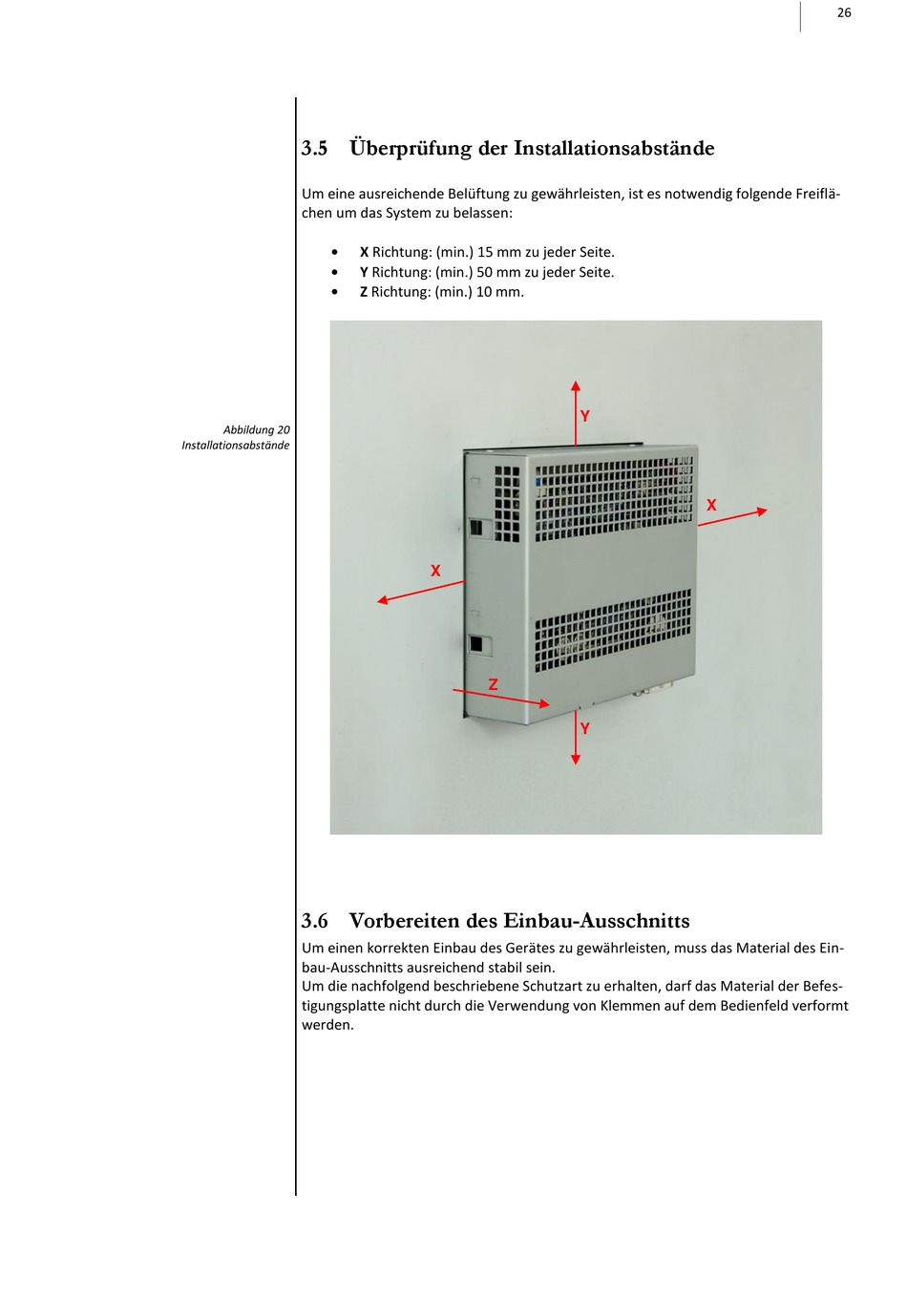

Abbildung 20
Installationsabstände

3.6 Vorbereiten des Einbau-Ausschnitts

Um einen korrekten Einbau des Gerätes zu gewährleisten, muss das Material des Ein-
bau-Ausschnitts ausreichend stabil sein.
Um die nachfolgend beschriebene Schutzart zu erhalten, darf das Material der Befes-
tigungsplatte nicht durch die Verwendung von Klemmen auf dem Bedienfeld verformt
werden.
X Richtung: (min.) 15 mm zu jeder Seite.
Y Richtung: (min.) 50 mm zu jeder Seite.
Z Richtung: (min.) 10 mm.
X
Z
Y
X
Y
