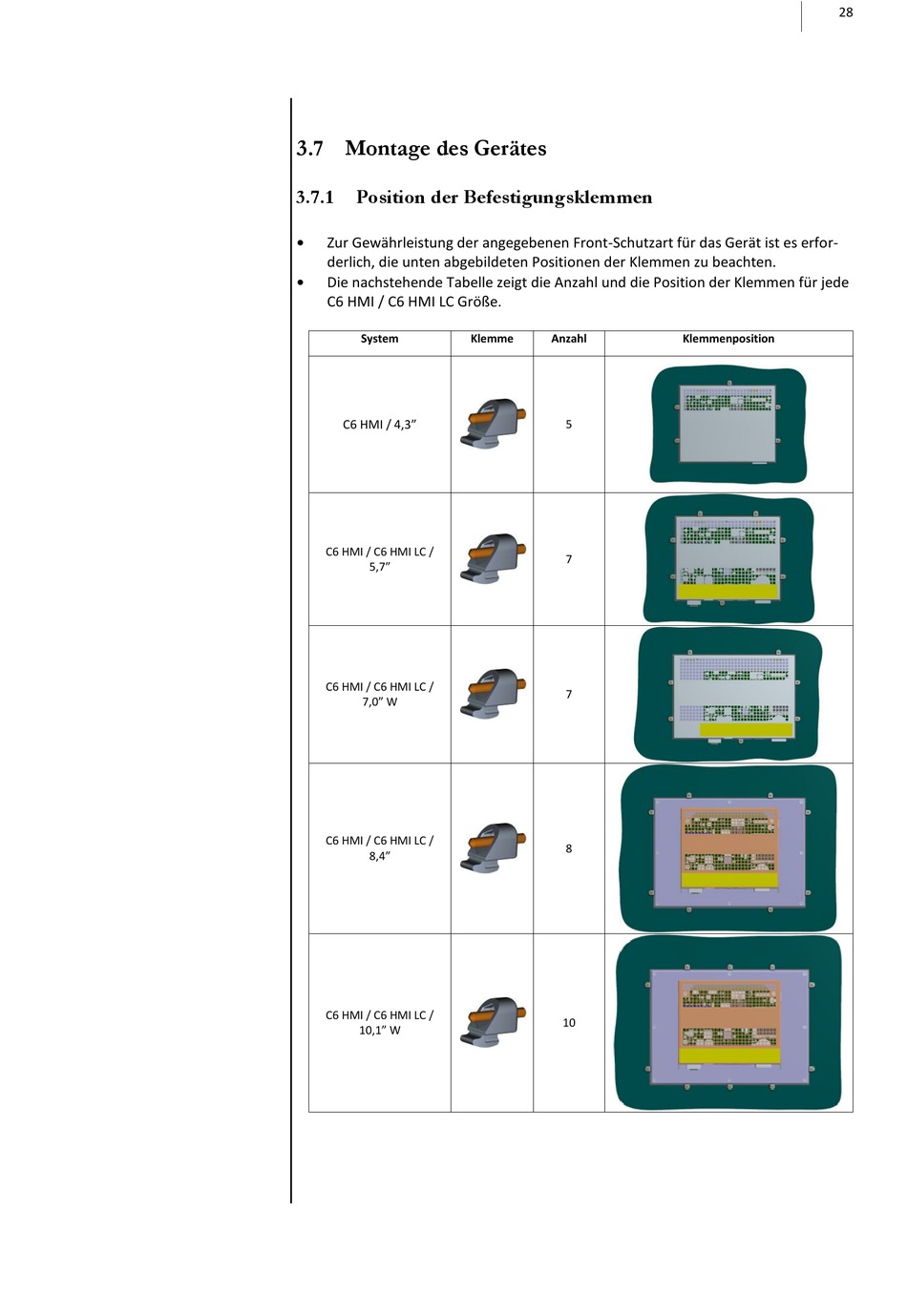

3.7 Montage des Gerätes
3.7.1

Position der Befestigungsklemmen


Zur Gewährleistung der angegebenen Front-Schutzart für das Gerät ist es erfor-
derlich, die unten abgebildeten Positionen der Klemmen zu beachten.

Die nachstehende Tabelle zeigt die Anzahl und die Position der Klemmen für jede
C6 HMI / C6 HMI LC Größe.
System
C6 HMI / 4,3"
C6 HMI / C6 HMI LC /
5,7"
C6 HMI / C6 HMI LC /
7,0" W
C6 HMI / C6 HMI LC /
8,4"
C6 HMI / C6 HMI LC /
10,1" W
Klemme Anzahl
5
7
7
8
10
28
Klemmenposition
