DSX Touch

6. Montage en saillie

Remarque : Serrez les écrous d'accouplement avec modération, de manière à obte-
nir l'étanchéité nécessaire sans endommager les éléments de robinetterie ni les
conduites.
En cas de montage apparent, il faut visser les deux mamelons à visser de ½ pouces et
les joints de ½ pouce avec les écrous d'accouplement de ½ pouces du raccord à eau
chaude et à eau froide. Il faut démonter les deux capuchons borgnes de ½ pouces
FR
des sorties latérales des raccords à eau chaude et à eau froide et y visser l'extrémité
ouverte des mamelons à visser. Visser ensuite les raccords à eau chaude et à eau froide
munis des joints de ⅜ pouces aux écrous d'accouplement de ⅜ pouces de l'appareil et
du tuyau de sortie.

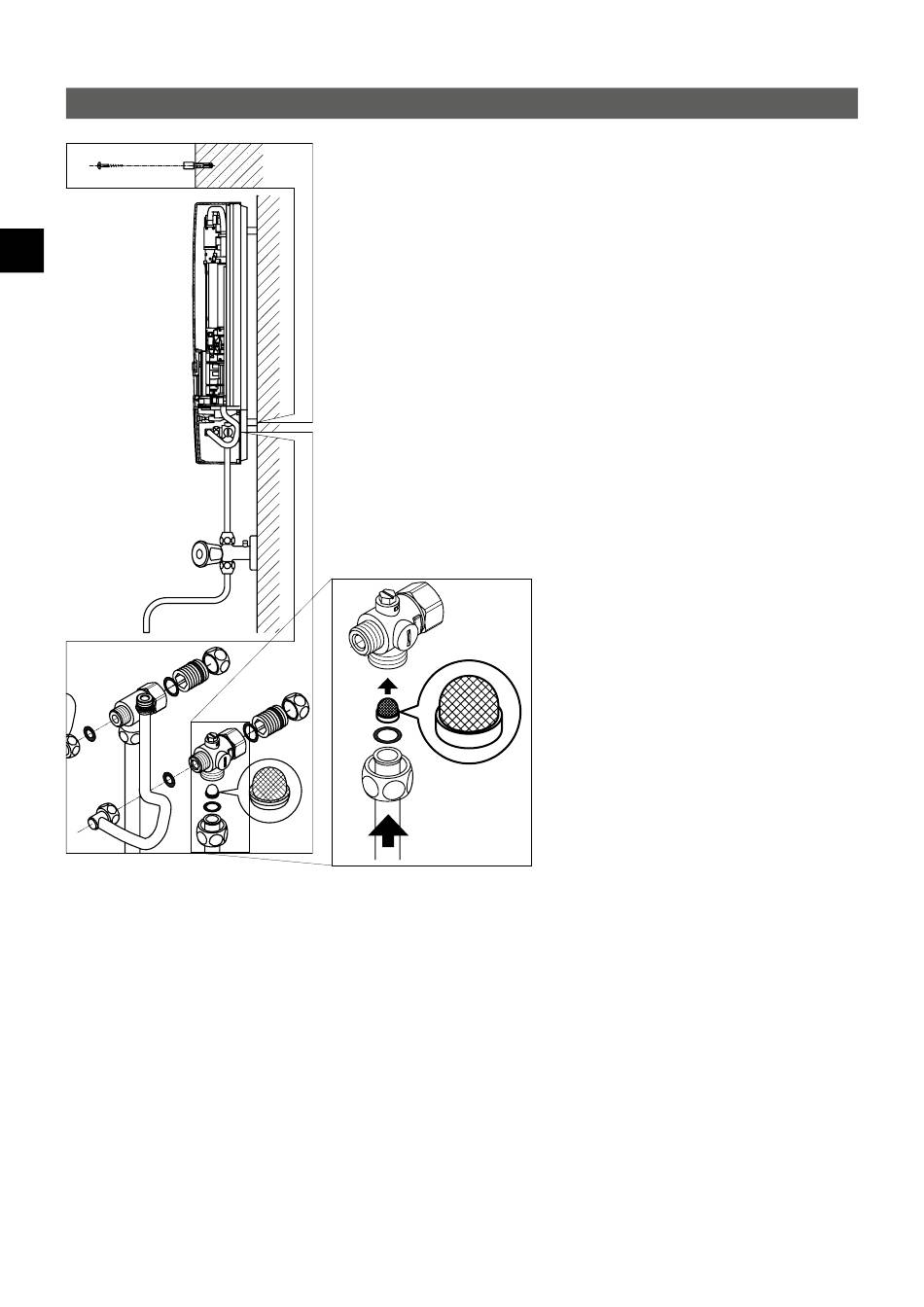

Pour le montage en surface, il peut être utile de monter l'appareil à distance en uti­
lisant les douilles d'écartement fournies, comme indiqué sur le dessin ci­contre. Les
deux trous de fixation dans la zone inférieure de raccordement des tuyaux doivent
également être correctement fixés à l'aide de chevilles de 6 mm et de vis.
Visser le côté cannelé des tuyaux muni des écrous d'accouplement de ½ pouces et des
joints de ½ pouces aux sorties latérales du raccord à eau chaude et à eau froide. Il faut
ensuite libérer les découpes de passage des tuyaux dans le capot avec un outil tran­
chant.
En cas de raccordement direct s'il vous plaît noter: Mettre la crépine dans le cadre de
l'eau froide!
