7. Ligação elétrica
A
S

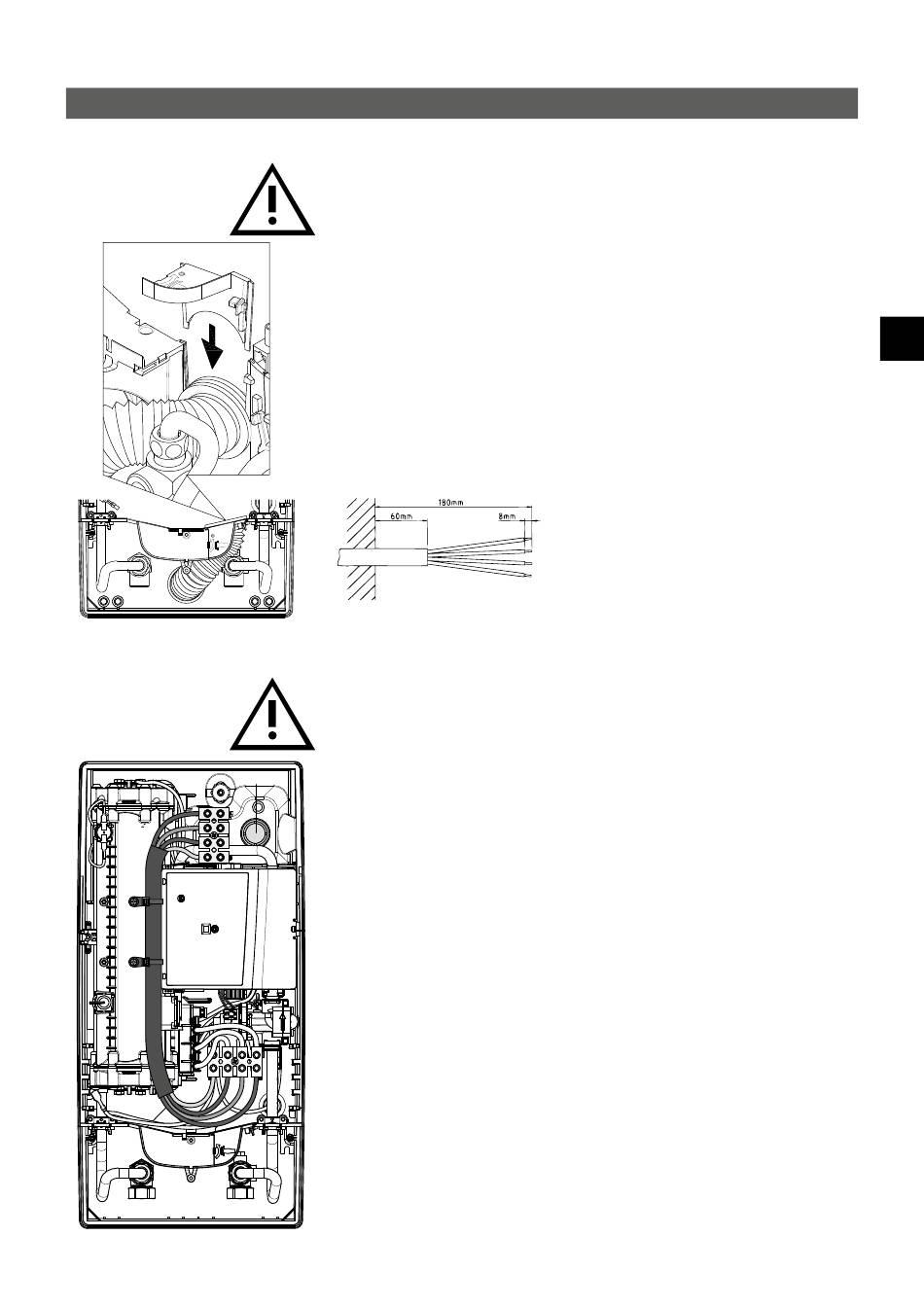

Vista inferior da ligação elétrica
Nota: Em caso de necessidade os bornes de ligação podem ser instalados na parte de
cima do dispositivo. Neste caso siga as instruções na secção seguinte.
Antes de ligar o dispositivo à rede elétrica, assegure-se que a corrente está ligada!
1. Isole o cabo de ligação aproximadamente 6 cm acima da saída da parede. Insira a
manga de proteção contra salpicos com a abertura pequena primeiro no cabo de
ligação, de forma a tapar a manga de proteção ao nível da parede. Esta impede um
eventual contacto do circuito elétrico com água. O cabo de ligação não deve ser
danificado! Deve ser utilizada a cápsula de proteção!
2. Rebater o suporte rebatível para a direita.
3. Isole os fios individuais e estabeleça as ligações nos bornes de acordo com o diagra­
ma elétrico. Ligar o dispositivo à terra.
4. Estique a manga de proteção sobre o cabo de ligação até a manga de proteção
passar sem dificuldades pelo espaço interno da parede. Instale a fixação do ilhós (A)
torne a fechar o suporte rebatível e encaixe­o.
5. Instale a tampa sobre o dispositivo e aperte os parafusos de fixação. Em seguida
pode puxar o diafragma de baixo até ao fim.
Ligação elétrica de cima
Antes de ligar o dispositivo à rede elétrica, assegure-se que a corrente está ligada!
1. Na área superior do dispositivo abra o ponto previsto (S) na marcação exercendo
pressão com uma ferramenta romba (p. ex. chave de parafusos). Em caso de fios
elétricos que passam sobre a parede, abra também a ranhura do lado direito da
parte inferior da caixa.
2. Corte o ilhós de passagem do saco de acessórios conforme a secção de entrada.
Dimensionar a abertura no ilhó um pouco menor que a secção do cabo de ligação
para proporcionar uma proteção ótima contra a água. Passe o ilhó na abertura. Deve
ser utilizada a cápsula de proteção!
3. Isole o cabo de ligação passando o isolamento através do ilhó de passagem até ao
interior do dispositivo. Segure o dispositivo preparado na mão e com a outra mão
introduza o cabo pelo ilhó de passagem.
4. Instale o dispositivo no suporte de parede, passe a haste roscada do suporte de
parede através do orifício previsto do dispositivo e fixe o dispositivo.
5. Aparafuse os bornes do cabo adaptador ao ponto de ligação superior com firmeza.
Passe o cabo adaptador pela esquerda passado a fonte de alimentação e fixando as
duas pegas no bloco térmico.
6. Abrir o suporte rebatível. Ligue a outra extremidade do cabo adaptador de acordo
com o diagrama elétrico aos bornes de ligação. Cuidado com a ordem dos fios exte-
riores!
7. Isole os condutores individuais do cabo de ligação e ligue­os aos bornes de ligação
segundo o esquema elétrico. Ligar o dispositivo à terra.
8. Torne a fechar o suporte rebatível e encaixe­o.
9. Instale a tampa sobre o dispositivo e aperte os parafusos de fixação.
Nota: Para proporcionar a proteção contra salpicos de água IP25 é necessário manter
o ilhó de proteção contra salpicos de água na parte de baixo do dispositivo.
