DSX Touch
Ръководство за монтаж

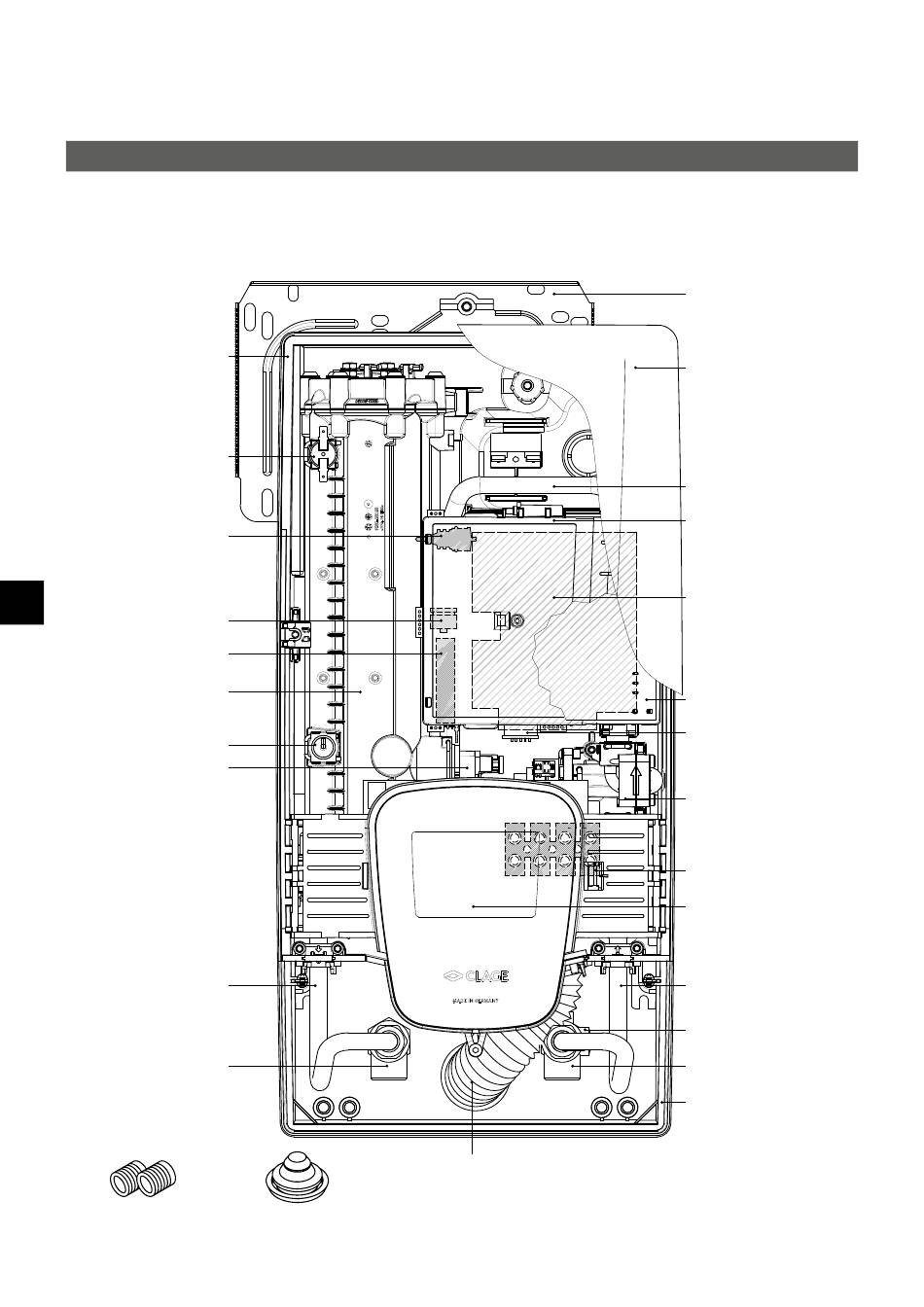

1. Преглед
При заявка на резервни части, винаги посочвайте типа на уреда, номиналната мощност и серийния номер!
Долна част на уреда
вкл. сензор за течове
Температурен
ограничител (STB)
Датчик за температура
BG
Предпазител за
обратния поток
Датчик за дебита
Нагряващ елемент
Датчик за температура
Ограничител за
безопасност на
налягането
(SDB)
Тръба за изтичане
Фитинг за топла вода
G½ цола завинтващ нипел Накрайник за преминаване
Защитна наставка за
пръскаща вода
300
Стенен държач
DSX Touch­капак на уреда
Свързваща тръба
Капак на електрониката
Управление на моторния
вентил
Електроника
Дистанционен модул
Моторен вентил
Свързваща клема
Поле за обслужване със
сгъваем държач
Входна тръба
Фин филтър
Фитинг за студена вода
Рамка
