DSX Touch
7. Conexión eléctrica

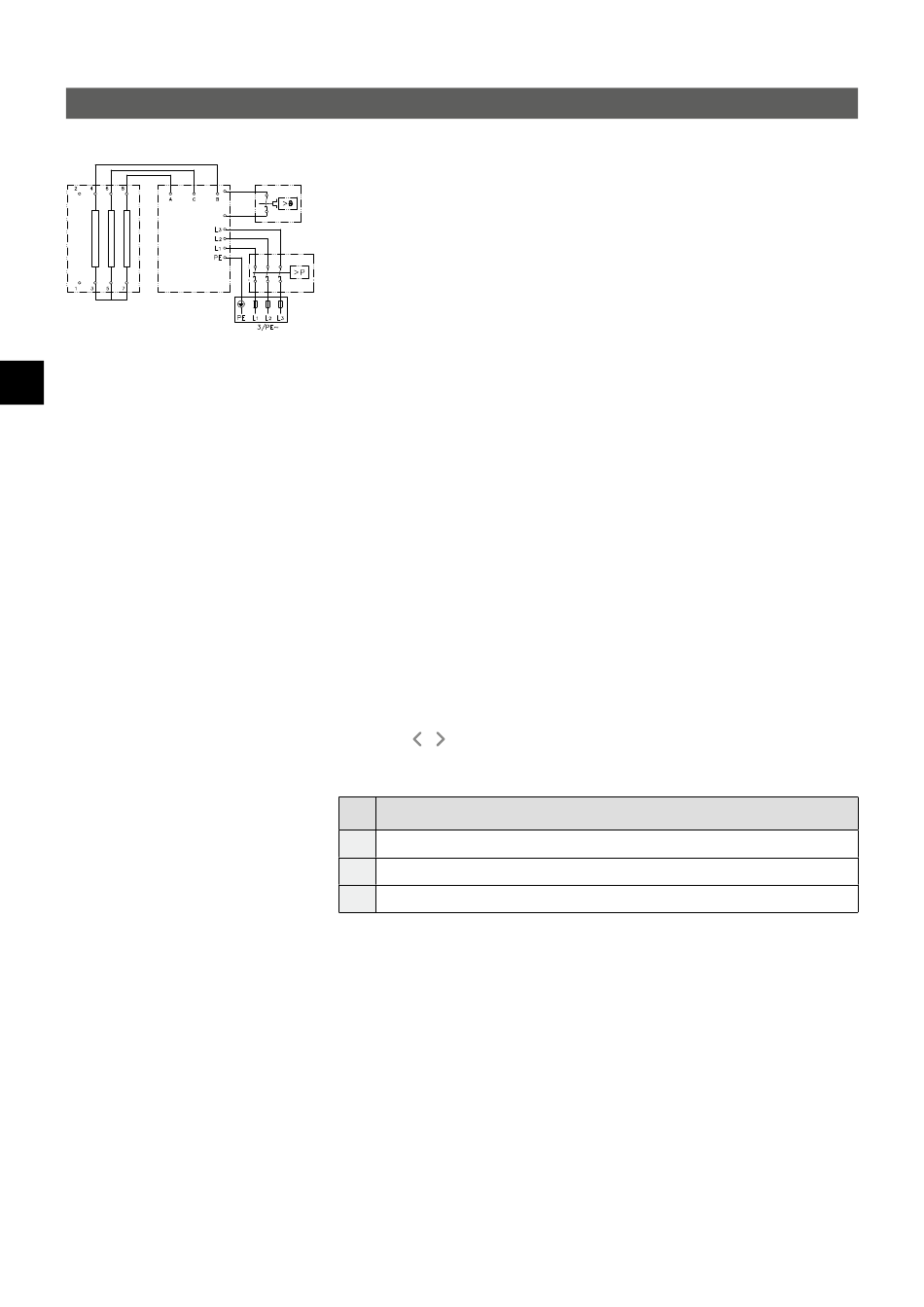

Plano de conexiones

2 1
1. Electrónica
2. Elemento termoeléctrico
ES
3. Limitador de presión de seguridad
SDB
4. Barra de conexiones
5. Limitador de temperatura de
seguridad STB
Sólo por un técnico!
A tener en cuenta:
• VDE 0100
5
• Normas de las compañías locales de suministro de agua y energía
• Datos de la placa de características y datos técnicos
3
• ¡Conectar el aparato con el conductor de protección!
4

Requisitos constructivos previos

• El equipo debe estar conectado permanentemente a cables eléctricos bien fijados.
El equipo debe estar conectado a toma a tierra.
• Los cables eléctricos deben estar impecables y no se podrán tocar después del
montaje.
• En el lado de la instalación se debe prever un dispositivo multipolar de desconexión
con una distancia mínima de apertura de contacto de 3 mm por polo (por ejemplo, a
través de diferenciales).
• Para asegurar el equipo, se debe montar un elemento protector del cable con
característica de activación C y con una corriente de activación adaptada a la
corriente nominal del equipo.
Relé de descarga
Al conectar más equipos de corriente alterna se puede conectar en el conector L
relé de descarga para calentadores inmediatos electrónicos (Nº Art. CLAGE 82250).
Para cambiar el modo de operación, una vez establecida la conexión eléctrica y lleva­
da a cabo la primera puesta en marcha, primero vaya al menú Ajustes y seleccione el
punto del menú «Descarga». Si el punto del menú aparece en gris, active primero el
modo experto en Ajustes/Software.
Pulsando en o , se puede introducir un valor de 0,1 o 2.
Por último, debe activar la función de bloqueo (ver capítulo "Primera puesta en mar­
cha", sección "Función de bloqueo").
Valor Descripción
0 Operación sin relé de descarga, ajustes de fábrica
1 Operación con relé de descarga normal
2 Operación con relé de descarga sensible
Primero se selecciona el modo de operación 1 y se comprueba el funcionamiento del
relé de descarga a baja potencia del equipo (35 grados de valor consigna y poco caudal
de agua). Si el relé de descarga centellea, se debe seleccionar el modo de operación 2.
