6. Montáž na omítku
Upozornění: Převlečné matice utáhněte přiměřeně tak, abyste dosáhli požadované
těsnosti, aniž by došlo k poškození armatury, baterie nebo potrubí.
Při montáži na stěnu musíte sešroubovat závitovou vsuvku ½ palce a těsnění ½ palce s
převlečnou maticí ½ palce přípojky teplé a studené vody. Obě záslepky ½ palce bočních
vývodů přípojky teplé a studené vody musíte odstranit a přišroubovat k otevřenému
konci závitové vsuvky. Přípojky teplé a studené vody potom musíte přišroubovat spolu
s těsněním ⅜ palce k převlečné matici ⅜ palce přístroje a trubky výtoku.

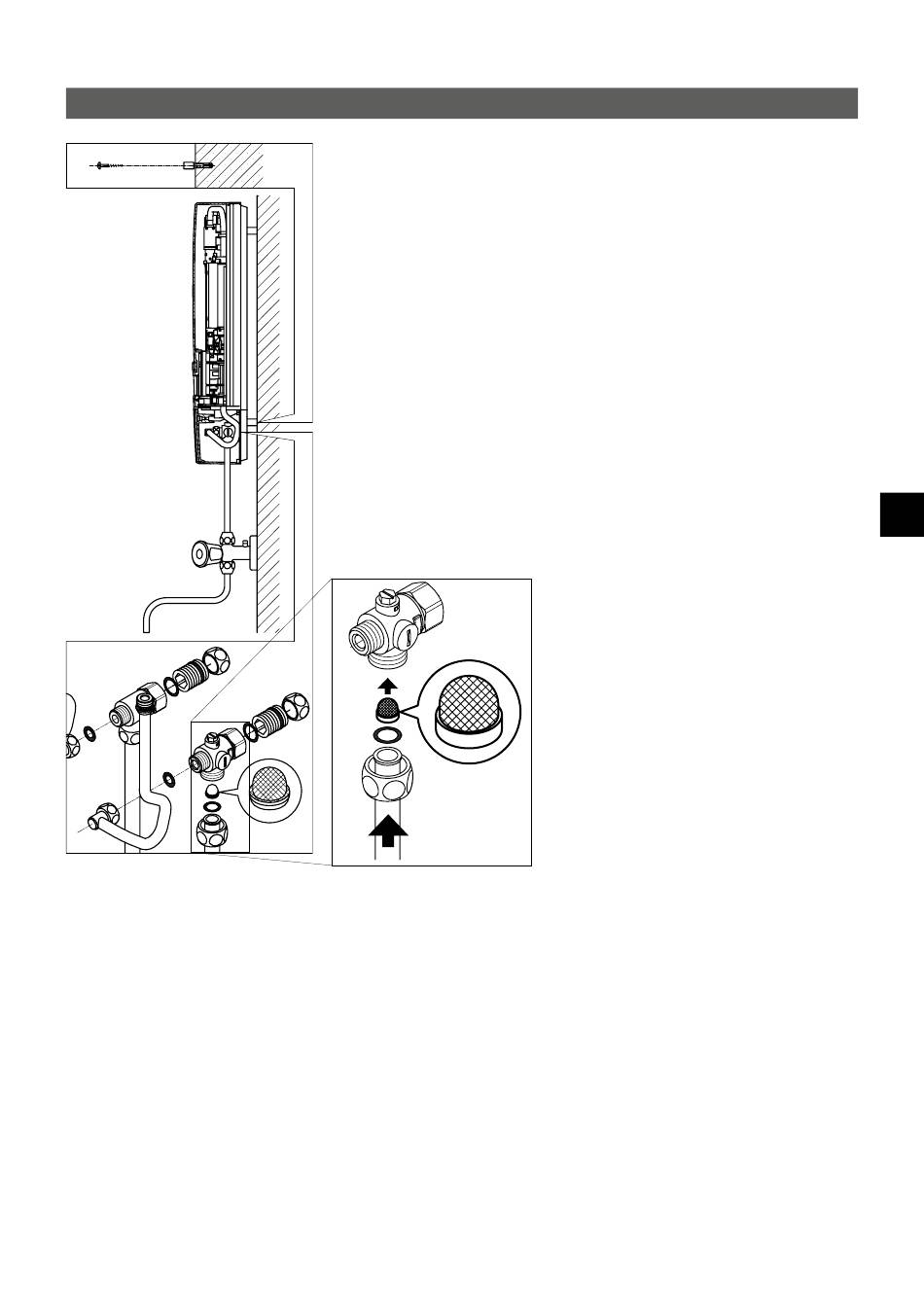

Při montáži na stěnu je vhodné instalovat přístroj pomocí dodaných distančních pod­
ložek podle výkresu vedle na správnou vzdálenost od stěny. Přitom pamatujte, že jsou
používány i oba upevňovací otvory v dolní části připojení potrubí.
Strana trubky s lemem musí být přišroubována převlečnou maticí ½ palce a těsněním
½ palce k bočním výstupům ½ palce připojovací tvarovky teplé a studené vody.
Nakonec musíte tupým předmětem vylomit otvory pro trubky v krytu!
