7. Električni priključak
A
S

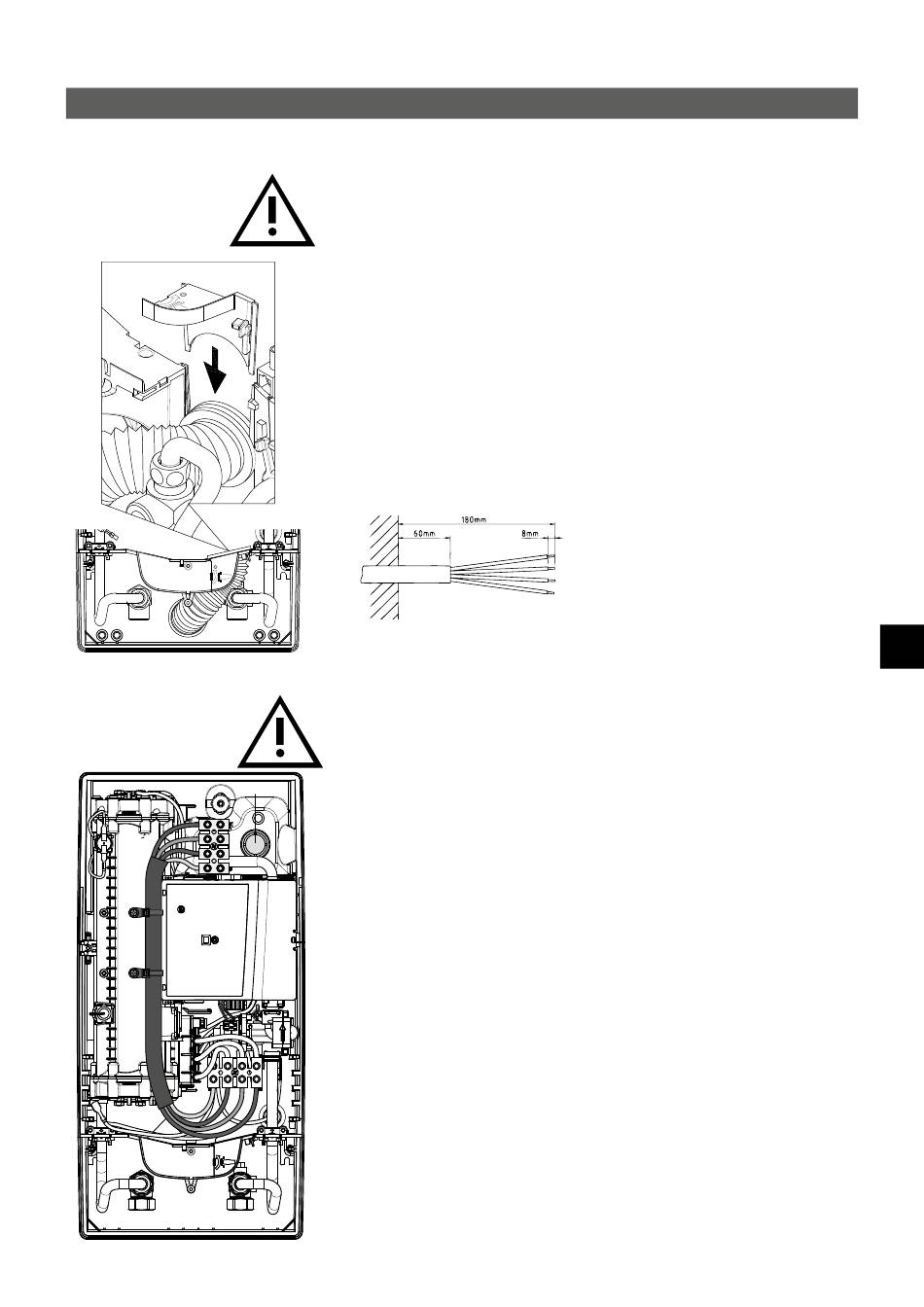

Električni priključak odozdo
Napomena: Po potrebi se priključna klema može pomeriti u gornji deo uređaja. U vezi
sa tim pratite uputstva iz sledećeg odeljka.
Uverite se da je napajanje strujom isključeno pre povezivanja uređaja na električnu
mrežu.
1. Skinite omotač priključnog kabla otprilike 6 cm od izlaza iz zida. Navucite na
priključni kabl zaštitni rukavac od prskanja vode sa manjim otvorom napred tako da
zaštitni rukavac usko naleže na zid. On sprečava da eventualan prodor vode dođe u
kontakt sa električnim provodnicima. On ne sme da bude oštećen! Obavezno kori-
stiti zaštitni rukvac!
2. Preklopite preklopni držač u desnu stranu
3. Ogolite pojedinačne žice i povežite ih na priključne kleme u skladu sa elektro
šemom. Povežite uređaj na zaštitni provodnik.
4. Navucite zaštitni rukavac na priključne kablove i oblikujte priključne provodnike tako
da se zaštitni rukavac bez mehaničkih naprezanja uklapa u otvor pregradnog zida.
Umetnite fiksiranje rukavca (A), preklopite nazad preklopni držač i uklopite ga.
5. Postavite haubu na uređaj i ušrafite zavrtanj za pričvršćivanje. Zatim možete da
navučete masku odozdo do graničnika.
Električni priključak odozgo
Uverite se da je napajanje strujom isključeno pre povezivanja uređaja na električnu
mrežu!
1. Otvorite postojeće mesto za probijanje otvora na gornjem delu uređaja (S) po per­
foraciji snažnim pritiskom tupim alatom (npr. odvijačem). Kada je električni priključni
kabl postavljen na zidu, dodatno otvorite otvor na desnoj strani donjeg dela uređaja.
2. Isecite rukavac iz kesice sa priborom u skladu sa poprečnim presekom dovodnog
kabla. Pri tom dimenzionirajte otvor rukavca nešto manje od poprečnog preseka
priključnog kabla da bi ste postigli optimalnu zaštitu od vode. Prilagodite rukavac u
skladu sa otvorom. Obavezno koristiti zaštitni rukvac!
3. Skinite omotač priključnog kavla tako da rukavac ulazi u unutrašnjost uređaja.
Uzimte pripremljeni uređaj u jednu ruku a drugom rukom provucite kabl kroz ruka­
vac.
4. Postavite uređaj na zidni držač, provucite navojnu šipku zidnog držača kroz za to
predviđeni otvor na uređaju i fiksirajte uređaj.
5. Čvrsto zašrafite priključnu klemu adapter kabla na gonjoj priključnoj tački.
Sprovedite adapter kabl levo pored naponskog dela i pričvrstite oba držača na blok
grejača.
6. Otvorite preklopni držač. Povežite drugi kraj adapter kabla u skladu sa šemom pove­
zivanja na donju priključnu klemu. Vodite računa o rasporedu faza!
7. Ogolite pojedinačne žice priključnog kabla i povežite ih na gornju priključnu klemu u
skladu sa elektro šemom. Povežite uređaj na zaštitni provodnik.
8. Preklopite unazad preklopni držač i uklopite ga.
9. Postavite haubu na uređaj i ušrafite zavrtanj za pričvršćivanje.
Napomena: Da obezbedite IP25 zaštitu od prskanja vodom, potrebno je da dole na
uređaju ostane zaštitni rukavac od prskanja vode.
