DSX Touch
7. Przyłącze elektryczne

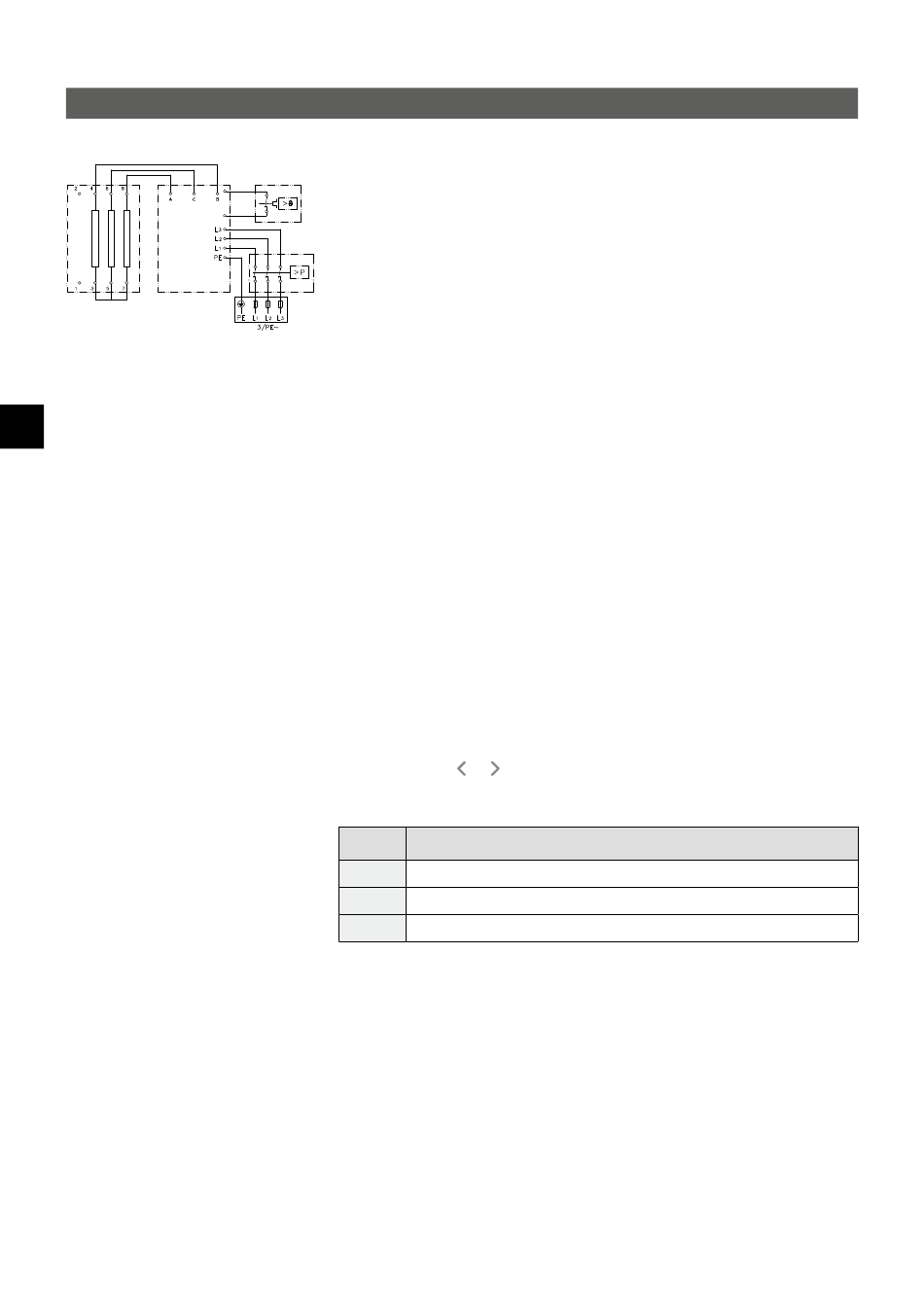

Schemat połączeń
2 1
1. Elektronika
2. Element grzejny
3. Zabezpieczenie ciśnieniowe SDB
4. Listwa zaciskowa
PL
5. Zabezpieczenie termiczne STB
Tylko przez specjalistę!
Należy przestrzegać:
• Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wykonanej w
5
układzie sieciowym TN-S lub TN-C-S wg PN-91/E-05009/03
• Przepisów Rejonowych Zakładów Energetycznych i Zakładów Wodociągowych
3
• Danych technicznych i informacji zamieszczonych na tabliczce znamionowej.
• Urządzenie podłączyć do przewodu uziemiającego!
4

Wymagania konstrukcyjne

• Urządzenie musi być na stałe podłączone do zainstalowanych na stałe elektrycznych
przewodów zasilających. Urządzenie musi być podłączone do przewodu ochronnego.
• Kable elektryczne muszą być w idealnym stanie i nie mogą być dotykane po zainsta­
lowaniu.
• Po stronie instalacyjnej należy zainstalować urządzenie rozłączające wszystkie biegu­
ny o szerokości otwarcia styków wynoszącej co najmniej 3 mm na każdy biegun (np.
poprzez bezpieczniki).
• W celu zabezpieczenia urządzenia należy zamontować element zabezpieczający linię
o charakterystyce zadziałania C oraz prąd zadziałania dopasowany do prądu znamio­
nowego urządzenia na poziomie.
Przekaźnik zrzucania ładunku
Przy podłączaniu kolejnych urządzeń trójfazowych do przewodu zewnętrznego L
można podłączyć przekaźnik zrzutu obciążenia dla elektronicznych przepływowych
podgrzewaczy wody (CLAGE art.nr 82250).
Aby zmienić tryb pracy, po nawiązaniu połączenia elektrycznego i uruchomieniu urzą­
dzenia po raz pierwszy, należy najpierw wywołać menu ustawień, a następnie wybrać
punkt menu „Zrzucanie obciążenia". Jeśli punkt menu jest wyszarzony, należy najpierw
aktywować tryb ekspert w sekcji Ustawienia/Oprogramowanie.
Poprzez naciśnięcie
Następnie aktywować funkcję blokady (patrz rozdział „8. Uruchomienie początkowe",
sekcja „Funkcja blokady").
Wartość Opis
0 Praca bez przekaźnika zrzutu obciążenia, ustawienia fabryczne
1 Praca z normalnym przekaźnikiem zrzutu obciążenia
2 Praca z czułym przekaźnikiem zrzutu obciążenia
Najpierw należy wybrać tryb pracy 1 i sprawdzić działanie przekaźnika zrzutu obciążenia
przy małej mocy urządzenia (35 stopniach wartości zadanej i małej ilości wody). Jeśli
przekaźnik awaryjny migocze, należy wybrać tryb pracy 2.
196
lub , można ustawić wartość 0, 1 lub 2.
2
