Montageanleitung; Übersichtsdarstellung - clage DSX Touch Gebrauchs- Und Montageanleitung

DSX Touch

Montageanleitung

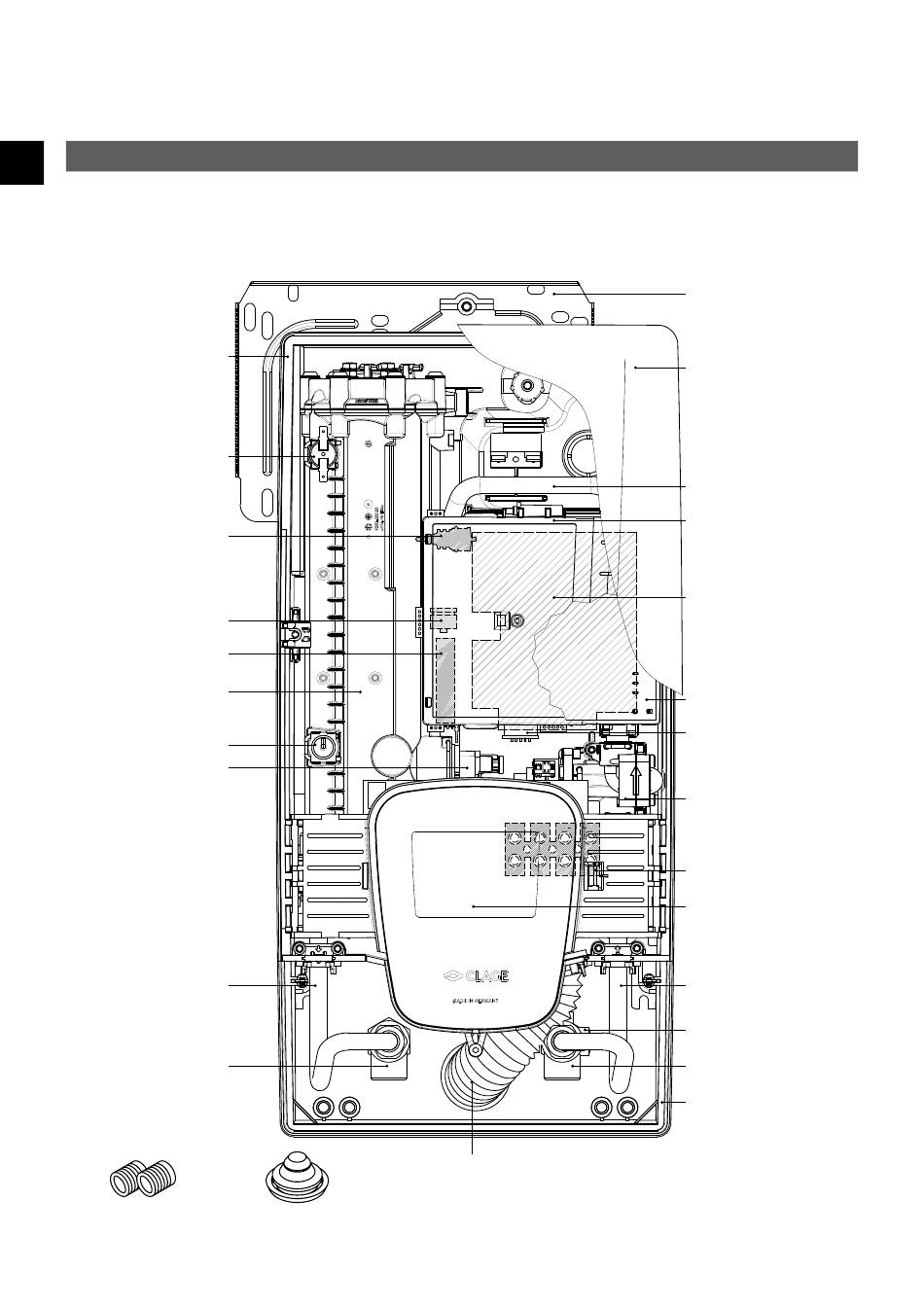

1. Übersichtsdarstellung
DE
Bei Ersatzteilbestellungen stets Gerätetyp und Serien nummer angeben!
Geräteunterteil
inkl. Leckagesensor
Temperaturbegrenzer
(STB)
Temperaturfühler
Rückflussverhinderer
Durchflussgeber
Heizelement
Temperaturfühler
Sicherheitsdruckbegrenzer
(SDB)
Auslaufrohr
Warmwasser anschluss­
G½ Zoll Einschraubnippel
stück
Durchführungstülle
Spritzwasserschutztülle
18
Wandhalter
DSX Touch­Gerätehaube
Verbindungsrohr
Elektronikabdeckung
Motorventilsteuerung
Elektronik
Funkmodul
Motorventil
Anschlussklemme
Bedienfeld mit Klapphalter
Zulaufrohr
Feinfilter
Kaltwasseranschlussstück
Rahmen
