6. Montagem saliente

Nota: aperte as porcas de união moderadamente para obter o aperto necessário sem
danificar os encaixes ou a tubagem.
Para montagem em superfície, aparafuse as duas uniões de ½ polegada e os vedantes
de ½ polegada com as porcas de união ½ polegada do tubo de água quente e água fria.
As duas tampas cegas de ½ polegada nas saídas laterais do tubo de água quente e fria
devem ser desmontadas e aparafusadas na extremidade aberta da união. Os acessórios
de água quente e fria devem então ser aparafusados na porca de união de ⅜ polegadas
do aparelho e no tubo de saída, usando os vedantes de ⅜ polegadas.

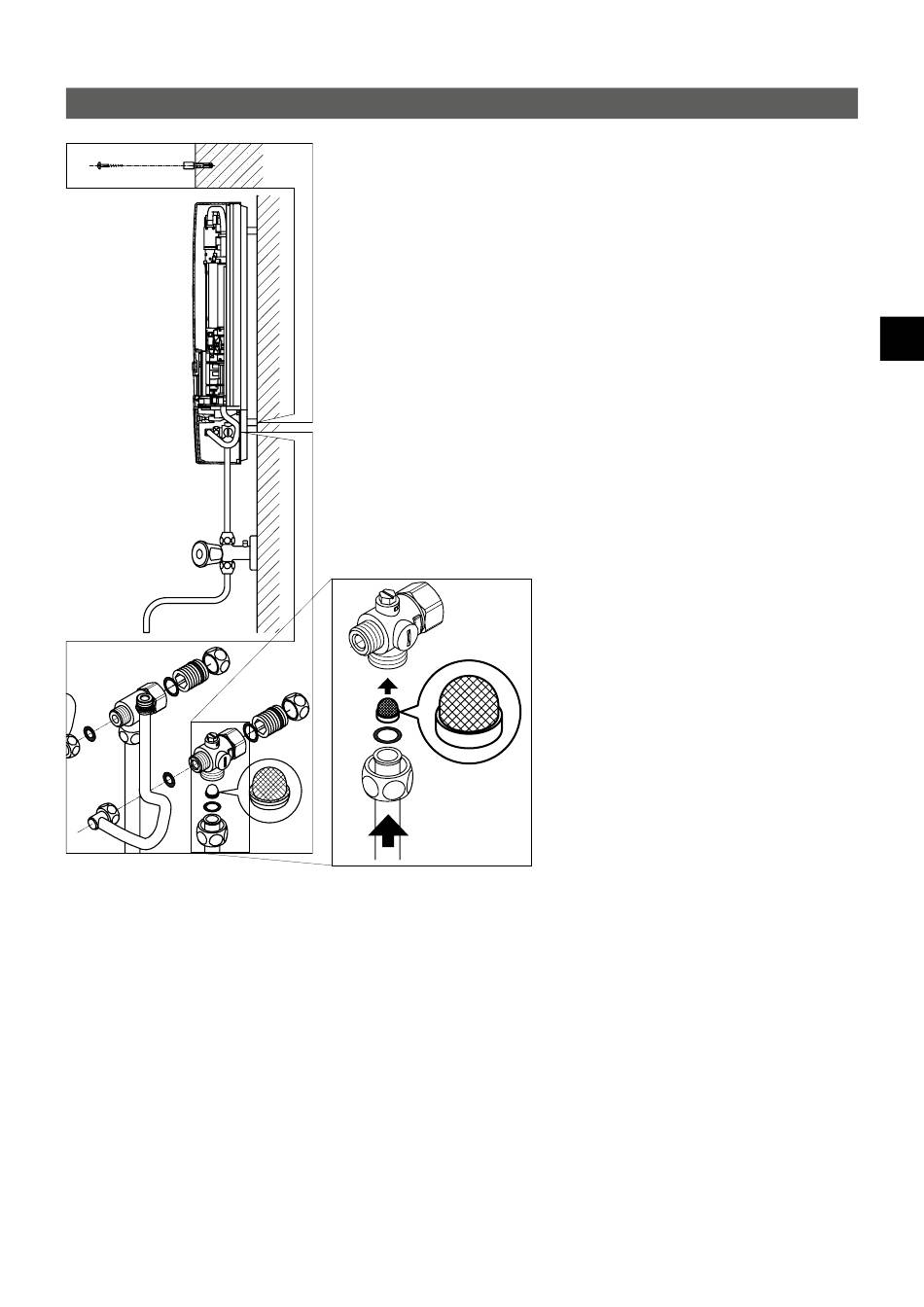

Para montagem em superfície, recomenda­se montar o dispositivo a uma distância
como a ilustrada no desenho, usando os espaçadores fornecidos. Tenha em atenção
que os dois orifícios de fixação perto das ligações de tubo inferiores também são usa­
PT
dos.
As flanges dos tubos devem ser aparafusadas nas saídas laterais de ½ polegada das
ligações de água quente e fria com porcas de ½ polegada e vedações de ½ polegada.
Finalmente, os buracos necessários para os tubos devem ser quebradas na carcaça
com um objeto contundente.
Em montagem superfície observe o seguinte: Insira o filtro na peça de conexão de
água fria!
