6. Aufputzmontage

Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige Dichtheit zu
DE
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
Bei Aufputzmontage sind die beiden ½ Zoll­Einschraubnippel und die ½ Zoll­Dich­
tungen mit den ½ Zoll­Überwurf muttern des Warmwasser­ und Kalt wasser anschluss­
stückes zu verschrauben. Die beiden ½ Zoll­Blindkappen der seitlichen Abgänge des
Warm­ und Kaltwasseranschlussstückes sind zu demontieren und mit dem offenen
Ende der Einschraubnippel zu verschrauben. Die Warm­ und Kalt wasseranschlussstücke
sind dann mit den / Zoll­Dichtungen an die / Zoll­Überwurfmutter des Gerätezulauf­
3 3
8 8
und des Auslaufrohres zu verschrauben.

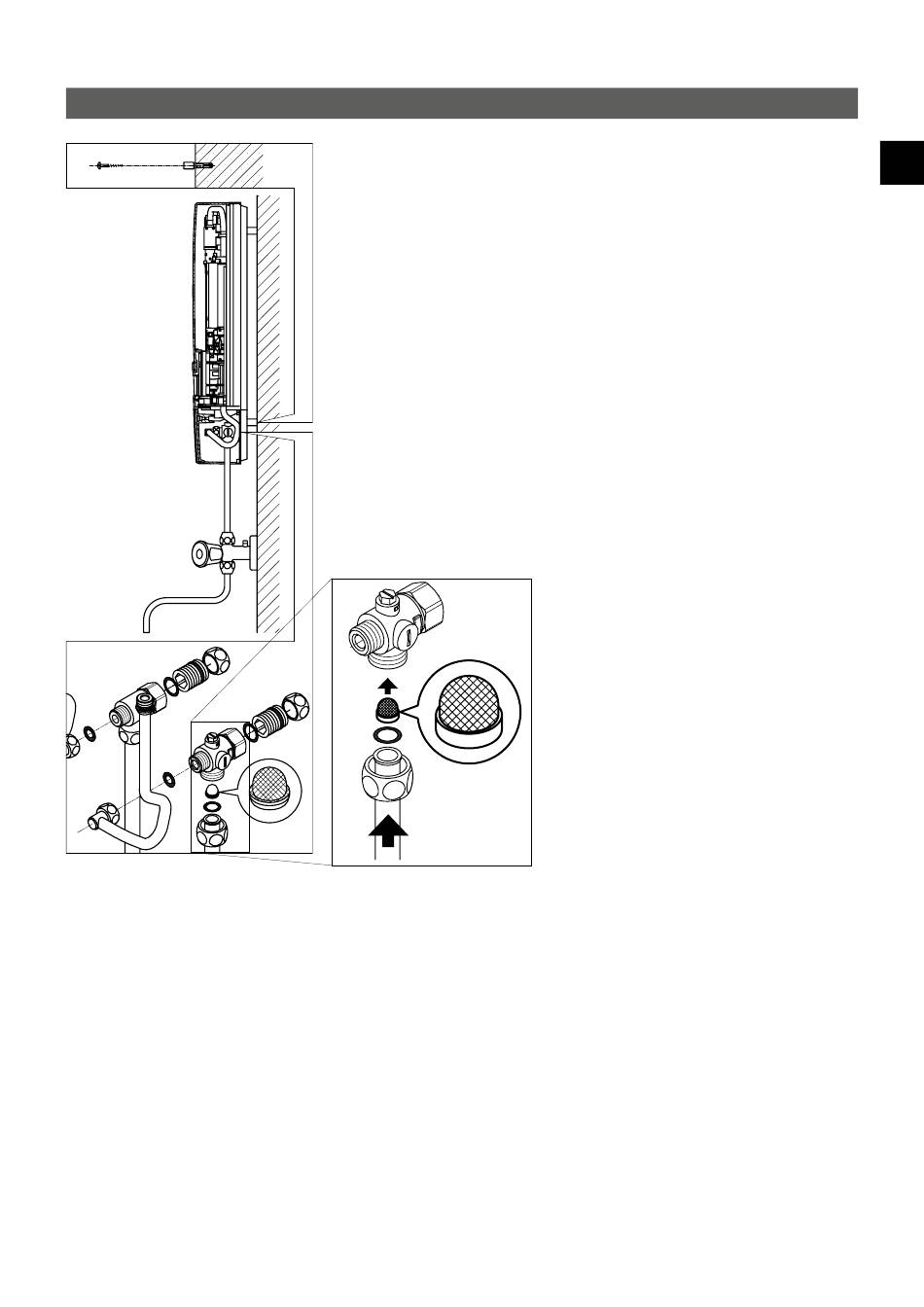

Bei Aufputzmontage kann es hilfreich sein, das Gerät mittels der mitgelieferten
Distanzhülsen gemäß nebenstehender Zeichnung auf Abstand zu montieren. Die bei­
den Befestigungsbohrungen im unteren Rohranschlussbereich sind ebenfalls mit 6 mm
Dübeln und Schrauben fachgerecht zu fixieren.
Die Bördelseite der Rohre sind mit ½ Zoll­Überwurfmuttern und ½ Zoll­Dichtungen an
die seitlichen ½ Zoll­Abgänge des Warm­ und Kalt wasser anschluss stückes zu schrau­
ben. Abschließend sind die Ausbrüche für die Rohre in der Haube mit einem stumpfen
Gegenstand zu öffnen.
Bei Aufputzmontage beachten: Sieb in das Kaltwasseranschlussstück einsetzen!
