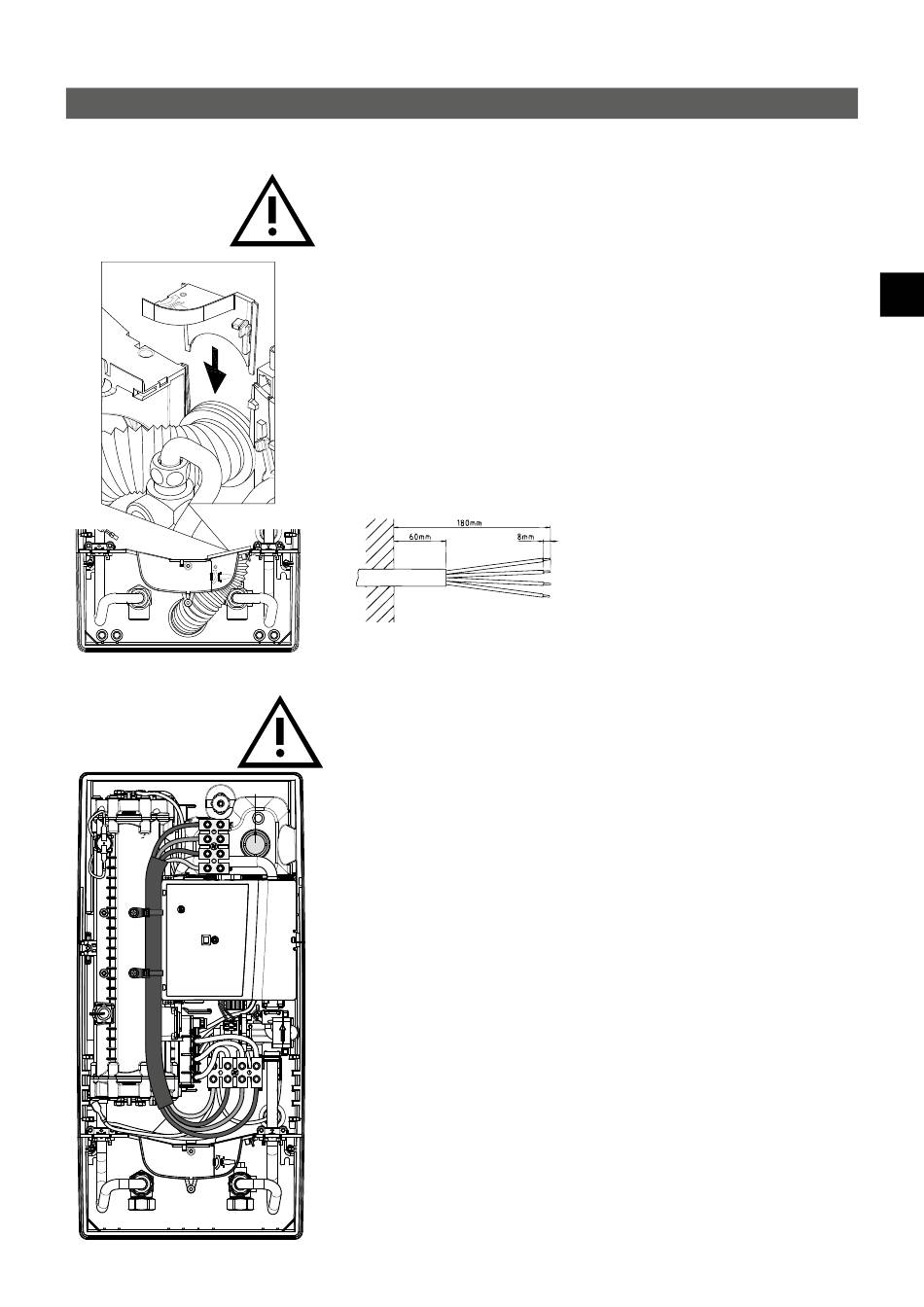

7. Elektrische aansluiting
A
S

Elektrische aansluiting aan van onderaf

Opmerking: Indien nodig kan de aansluitklem naar het bovenste deel van het appa-
raat worden verplaatst. Volg de instructies in de volgende paragraaf.
Verzeker u er van voordat u het apparaat elektrisch aansluit dat de spanning uitge-
schakeld is!
1. Verwijder de buitenste omhulsels van de aansluitkabel tot ongeveer 6 cm vanaf het
punt waarop het uit de wand komt. Schuif het beschermrubber voor spatwater met
de kleinste opening naar voren over de aansluitkabel, zodat het beschermrubber
vlak op de wand wordt geplaatst. Dit voorkomt dat eventueel binnendringend water
met de elektriciteitkabels in aanraking komt. De aansluitkabel mag niet beschadigd
zijn! De beschermende doorvoertule moet worden gebruikt!
2. Klephouder naar rechts klappen.
3. Strip de afzonderlijke draden en verbind ze met de aansluitklem volgens het scha­
kelschema. Het apparaat moet worden aangesloten op de aardleiding.
4. Trek de beschermring zo ver over de aansluitkabel en vorm de aansluitkabels zoda­
nig dat de beschermring zonder mechanische spanning in de uitsparing in de schei­
dingswand past. Plaats de doorvoertulebevestiging (A).
5. Plaats de behuizing op het apparaat en draai de bevestigingsschroef vast. Daarna
kunt u de klep terugklikken.

Elektrische aansluiting van bovenaf

Voordat u het apparaat op het elektrische netwerk aansluit, moet u ervoor zorgen dat
de voeding is uitgeschakeld!
1. Open het vooraf bepaalde breekpunt (S) in het bovenste gedeelte van het
apparaat bij het reliëf door hard te drukken met een bot gereedschap (bijv.
Schroevendraaier). Als de elektrische verbindingskabel zichtbaar is, opent u de uit­
sparing aan de rechterkant van het onderste deel van de behuizing.
2. Snijd de doorvoertule uit de accessoiretas volgens de kabeldoorsnede.
Dimensioneer de opening in de doorvoertule iets kleiner dan de doorsnede van de
verbindingskabel om een optimale bescherming tegen water te bereiken. Plaats de
tuit in de opening. De beschermende doorvoertule moet worden gebruikt!
3. Mantel de verbindingskabel zodat de mantel door de doorvoertule in het inwendige
van het apparaat steekt. Neem het voorbereide apparaat in één hand en voer de
kabel met de andere hand door de doorvoertule.
4. Plaats het apparaat op de muurbeugel, steek de draadstang van de muurbeugel
door het gat in het apparaat en bevestig het apparaat.
5. Schroef de connector van de adapterkabel op het bovenste aansluitpunt. Leid de
adapterkabel langs het stroomgedeelte links en bevestig de twee beugels aan het
verwarmingsblok.
6. Open de opklapbare houder. Sluit het andere uiteinde van de adapterkabel aan op
de onderste aansluitklem volgens het schakelschema. Let op de toewijzing van de
buitenste geleider!
7. Strip de afzonderlijke draden van de verbindingskabel en verbind ze met de boven­
ste aansluitklem volgens het schakelschema. Het apparaat moet worden aangeslo-
ten op de aardleiding.
8. Vouw de opklapbare houder terug en klik hem vast.
9. Plaats de kap op het apparaat en draai de bevestigingsschroef erin.
Opmerking: Om IP25-spatbescherming te garanderen, moet de spatbeschermhuls
aan de onderkant van het apparaat worden geplaatst.
