DSX Touch
5. Монтаж
RU
тёплый
холодный

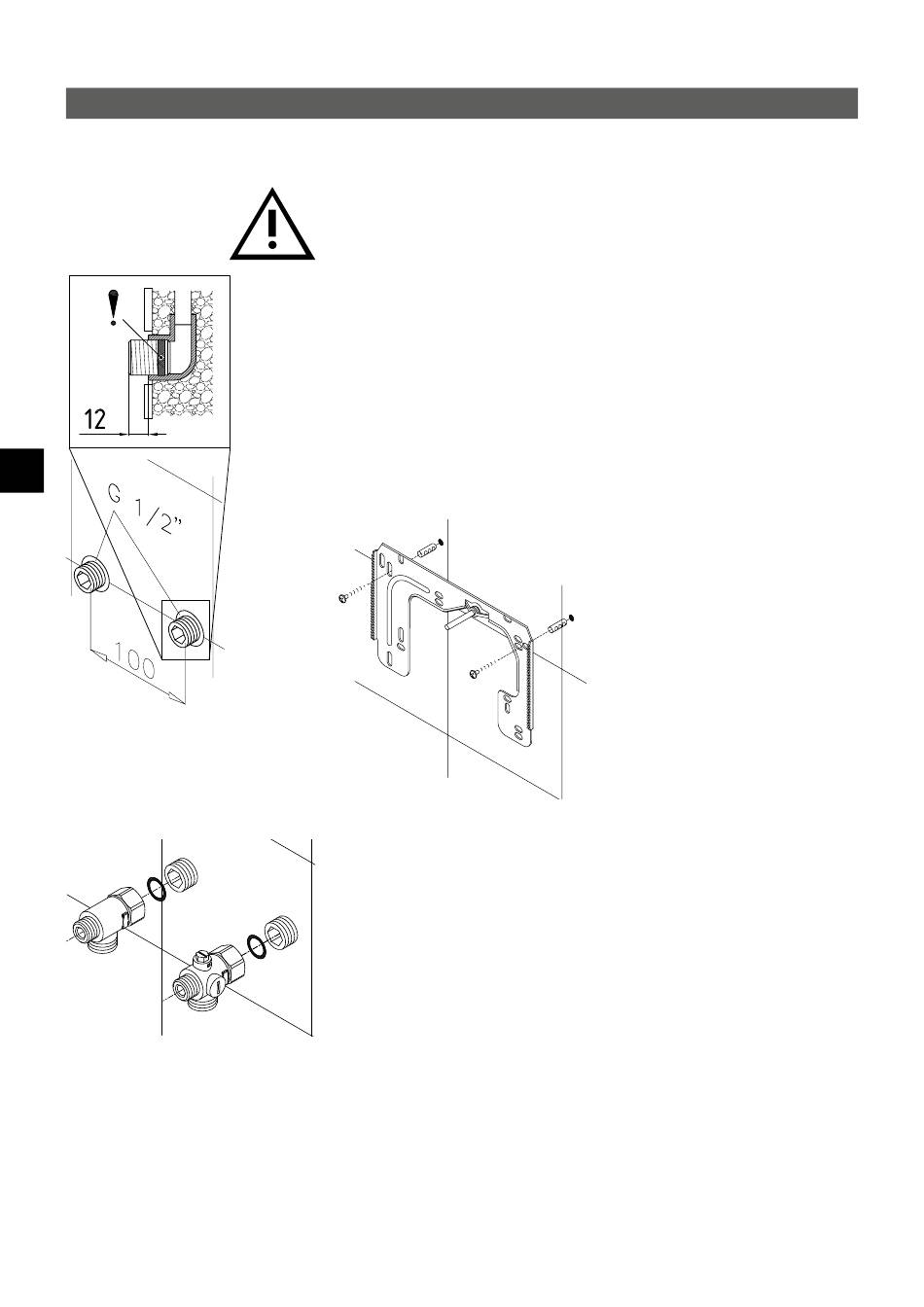

Монтаж настенных кронштейнов
Примечание: Если данный водонагреватель устанавливается вместо традицион­
ного проточного водонагревателя, сверлить отверстия для стенного кронштейна
не потребуется, поэтому шаг 2 нужно пропустить.
Тщательно промойте трубы перед их монтажом для удаления из них загрязне-
ний.
1. Торцовым ключом для внутреннего шестигранника 12 мм вкрутите соеди­
нительные ниппели в выводы в стене. Прокладки должны быть полностью
накручены на резьбу. Полностью закрученный ниппель должен выступать над
поверхностью стены как минимум на 12 – 14 мм.
2. Приложите разметочный шаблон из комплекта поставки к стене и выровняйте
его таким образом, чтобы отверстия в шаблоне совпадали с соединениями.
Отметьте точки для сверления отверстий с помощью шаблона. Просверлите
отверстия сверлом 6 мм. Вставьте дюбели из комплекта поставки.
3. Откройте корпус нагревателя. Для этого стяните заглушку вниз и ослабьте
центральный винт панели.
4. Ослабьте гайку с накаткой на настенном кронштейне, затем снимите и при­
крутите его к стене. Смещение или неровность плитки до 30 мм можно ком­
пенсировать распорными втулками из комплекта поставки. Распорные втулки
устанавливаются между стеной и стенным кронштейном.
Установка соединительных тройников
Примечание: Закручивайте накидные гайки с осторожностью, чтобы не повре-
дить фитинги и трубы.
1. Как показано на рисунке, установите тройник с накидной гайкой и прокладкой
½ дюйма на вывод линии ХВС.
2. Установите тройник с накидной гайкой и прокладкой ½ дюйма на вывод линии
ГВС.
220
