DSX Touch
7. Elektrické připojení

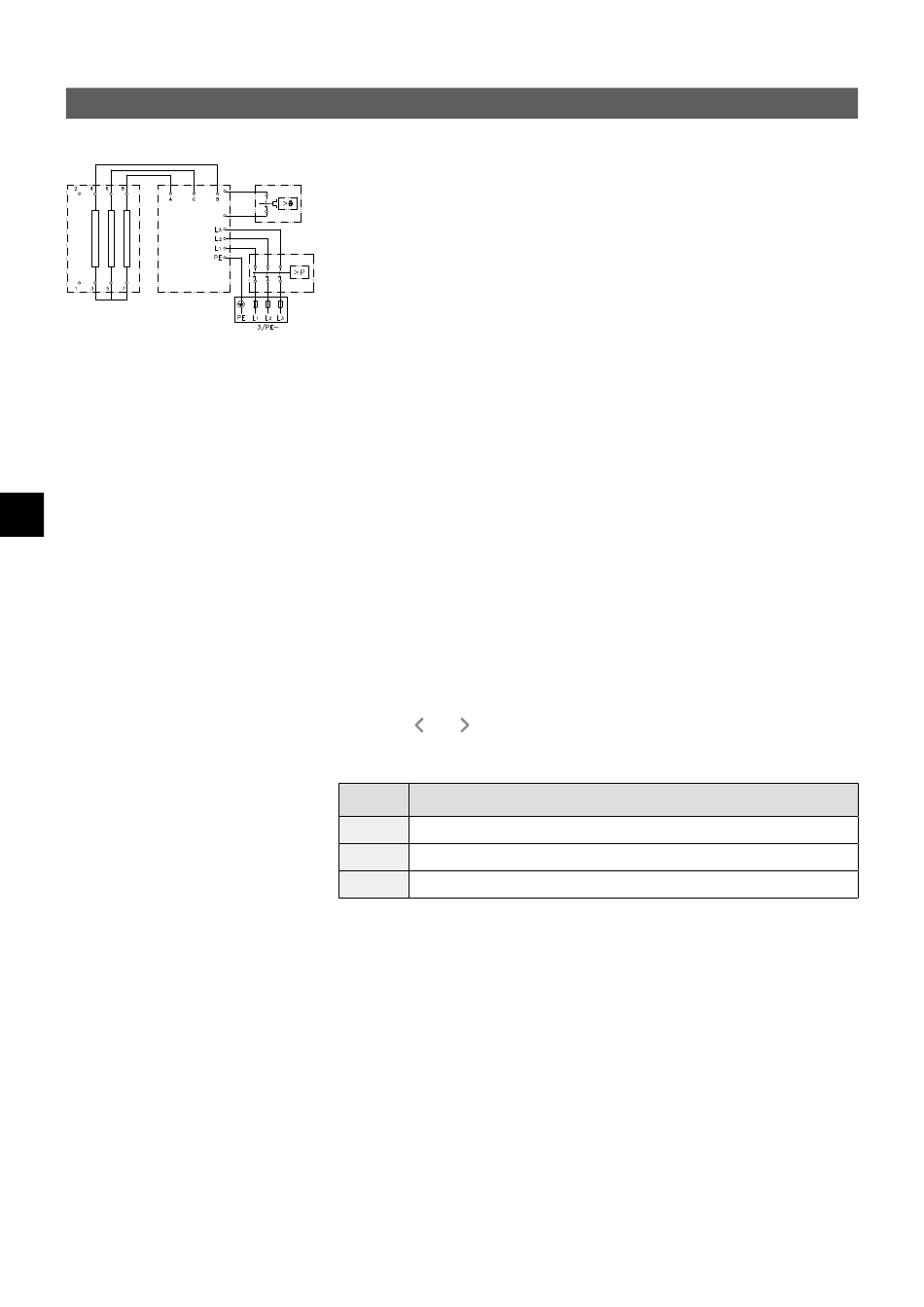

Schéma zapojení
2 1
1. Elektronika
2. Topný prvek
3. Bezpečnostní omezovač tlaku SDB
4. Svorkovnice
5. Bezpečnostní omezovač teploty STB
CS
Pouze odborníkem!
Dodržujte:
• VDE 0100
5
• Ustanovení místních dodavatelů elektřiny a vody
• Technické údaje na typovém štítku
3
• Přístroj musí být připojen k ochrannému vodiči!
4
Stavební předpoklady
• Přístroj musí být trvale připojen na pevně uložené vedení elektrické přípojky.
Přístroj musí být napojen na ochranný vodič.
• Elektrická vedení musí být v bezvadném stavu a po montáži se musí zabezpečit před
nežádoucím náhodným dotykem.
• Na straně instalace musí být zřízeno všepólové odpojovací zařízení se šířkou roze­
vření kontaktů nejméně 3mm na pól (např. prostřednictvím pojistek).
• Za účelem zajištění přístroje musí být namontován pojistný prvek na ochranu vedení
s charakteristikou sepnutí C a s vypínacím proudem přizpůsobeným jmenovitému
proudu přístroje.
Přednostní relé (s odhozením zátěže)
Při připojování dalších přístrojů na třífázový proud lze na vnější vodič L2 připojit před­
nostní relé pro odlehčení zátěže CLAGE u elektronických průtokových ohřívačů (obj. č.
82250).
Pokud si přejete změnit provozní režim nechte po vytvoření elektrického připojení a
prvním uvedení do provozu nejprve zobrazit menu nastavení a pak vyberte oddíl menu
»odhození zátěže«. Pokud bude tento oddíl menu šedý, aktivujte nejprve expertní režim
pod nastavením/software.
Kliknutím na nebo
Následně lze aktivovat zamykací funkci (viz kapitolu »8. první uvedení do provozu«,
oddíl »zamykací funkce«).
Hodnota Popis
0 Provoz bez přednostního relé, tovární nastavení
1 Provoz s normálním přednostním relé s odhozením zátěže
2 Provoz s citlivým přednostním relé s odhozením zátěže
Nejprve je nutné zvolit režim provozu »1« a zkontrolovat funkci přednostního relé při
nižším výkonu přístroje (požadovaná hodnota 35 stupňů a nízký objem vody). Pokud
zabliká přednostní relé, je třeba zvolit režim provozu »2«.
252
lze nastavit hodnotu 0, 1 nebo 2.
