DSX Touch
Instrukcja montażu

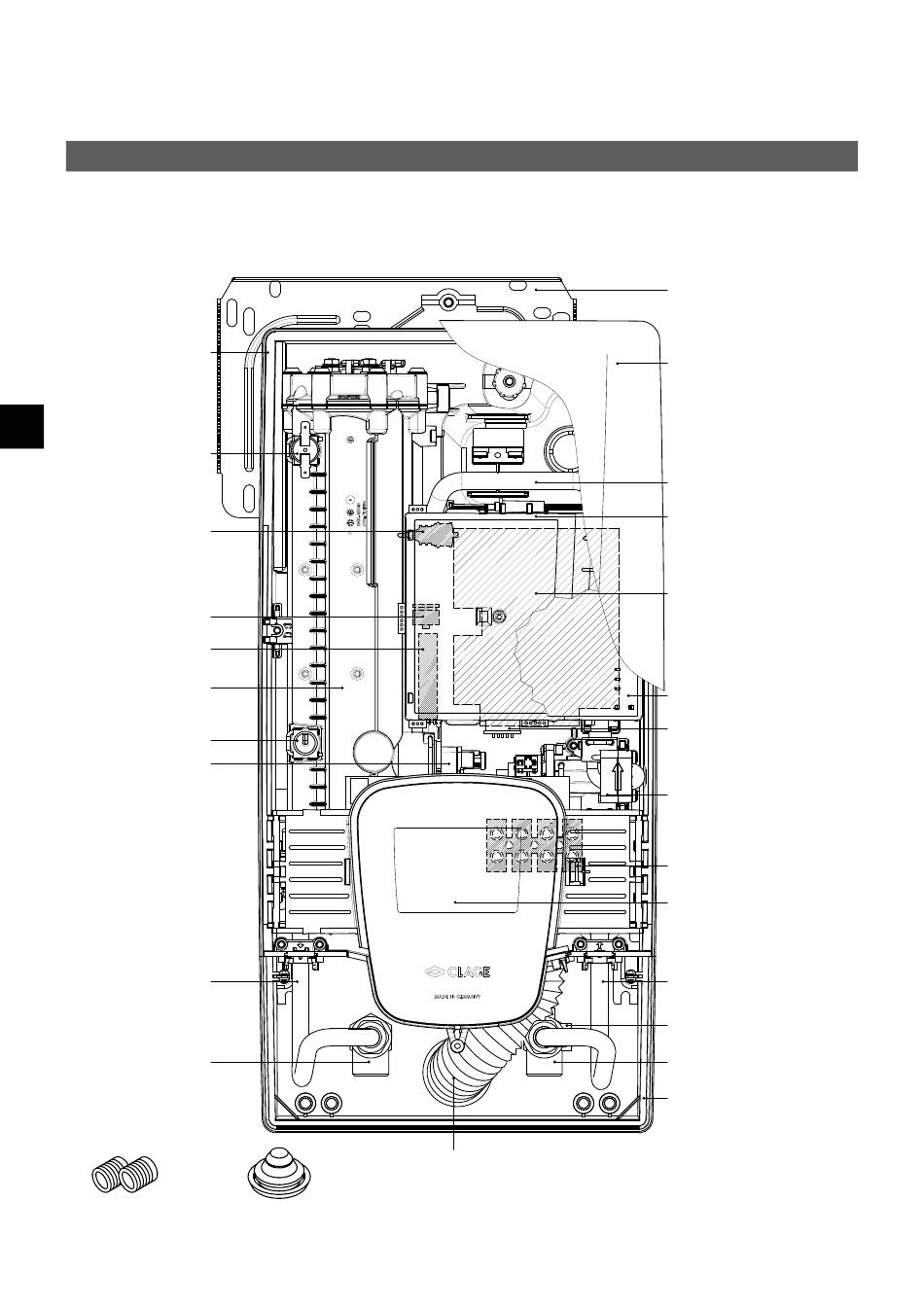

1. Przegląd
Przy zamawianiu części zawsze podawać typ urządzenia i numer seryjny!
Obudowa tylna urządzenia
łącznie z czujnikiem przecieku
PL
Bezpieczny termiczny
wycięcie (STB)
Czujnika temperatury
Zawór zwrotny
Czujnik przepływu
Element grzejny
Czujnika temperatury
Bezpieczne odcięcie
ciśnienia (SDB)
Rurka wypływu wody
Przyłącze ciepłej wody
Nypel gwintowany ½ cala Tulejka uszczelniająca
Osłona przeciwbryzgowa w
zestawie
188
Uchwyt ścienny
DSX Touch Obudowa
czołowa
Rurka łącząca
Pokrywa elektroniki
Elektronika serwomotorów
Elektroniką
Moduł transmisyjny
Serwomotor
Kostka przyłączeniowa
Wyświetlacz dotykowy z obsługą
panelu sterowania
Rurka wlotowa
Mikrofiltr
Przyłącze zimnej wody
Ramka
