DSX Touch
7. Električni priključak

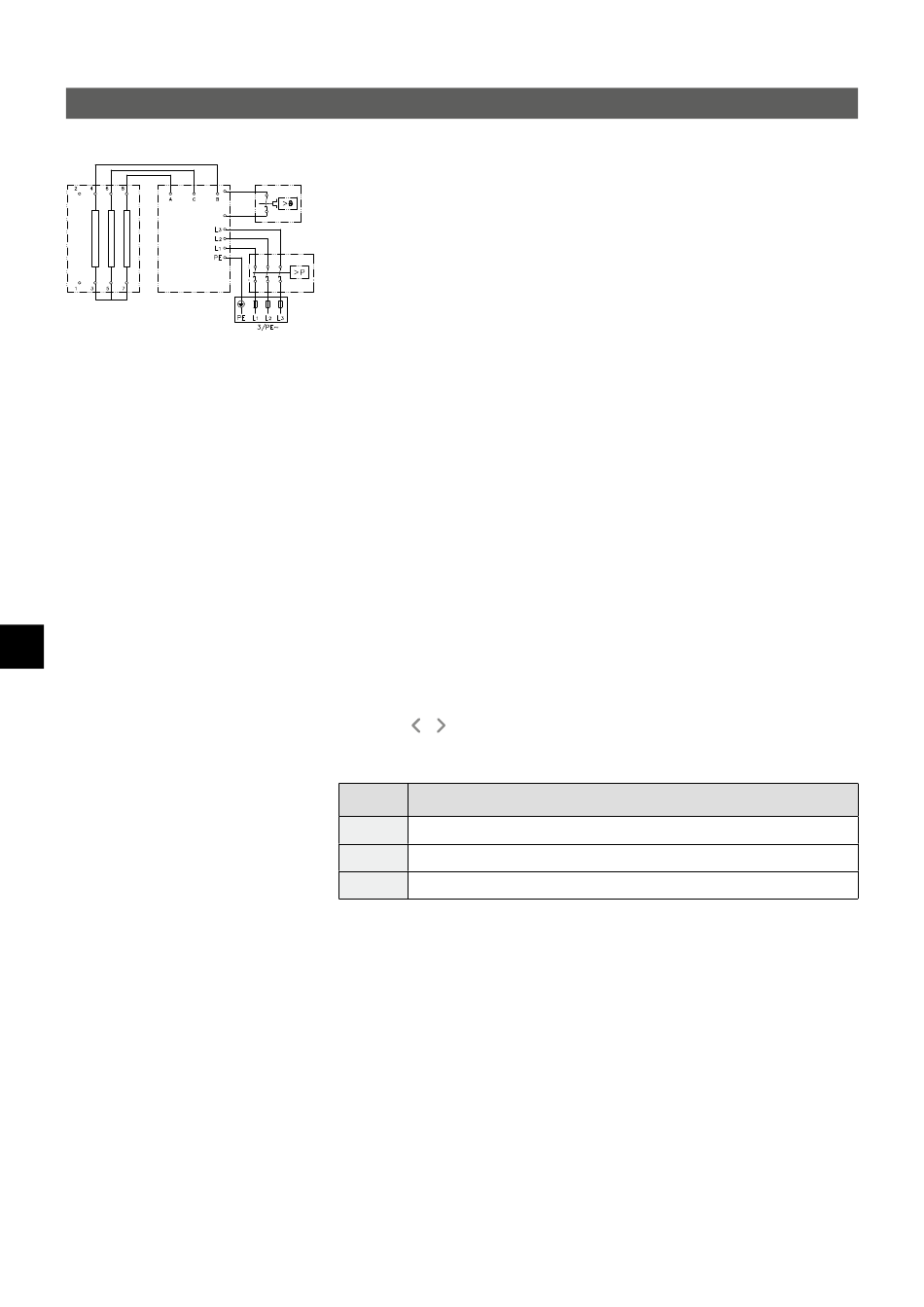

Šema povezivanja
2 1
1. Elektronika
2. Grejač
3. Sigurnosni presostat SDB
4. Priključna letva
5. Sigurnosni limitator temperature STB
SR
Samo za stručno lice!
Imajte u vidu:
• VDE 0100
5
• Propise lokalnih elektrodistributivnih preduzeća i vodovoda
• Tehničke podatke i podatke sa tipske pločice
3
• Povežite uređaj na zaštitni provodnik!
4

Konstruktivni preduslovi

• Uređaj mora trajno da bude povezan na fiskno postavljenu električnu instalaciju.
Uređaj mora da bude priključen na zaštitni provodnik.
• Električni provodnici moraju da se nalaze u besprekornom stanju i nakon montaže
moraju biti zaštićeni od dodira.
• Na strani instalacije predvideti rastavljač svih polova sa otvorom kontakta od
najmanje 3 mm po polu (npr. preko osigurača).
• Za osiguravanje uređaja montirati naponski zaštitni element sa karakterisitkom
reagovanja C i u skladu sa nazivnom strujom uređaja prilagođenomstrujom
aktiviranja.
Relej za rasterećenje
Kod povezivanja dodatnih trofaznih uređaja može se priključiti relej za rasterećenje za
elektronske protočne bojlere (CLAGE art.br. 82250) na fazni provodnik L2.
Za promenu režima rada otvorite, nakon uspostavljanja električnog priključka i prvog
puštanja u rad, prvo meni podešavanja i odaberite zatim tačku menija »Rasterećenje«.
Ukoliko je tačka menija siva, prvo aktivirajte ekspertski modus pod Podešavanja/Softer.
Dodirom na ili podešava se vrednost 0, 1 ili 2.
Na kraju aktivirajte funkciju zaključavanja (vidi poglavlje »8. Prvo puštanje u rad «
odeljak »Funkcija zaključavanja«).
Vrednost Opis
0 Rad bez releja za rasterećenje, fabričko podešavanje
1 Rad sa normalnim relejem za rasterećenje
2 Rad sa osetljivim relejem za rasterećenje
Prvo odaberite režim rada »1« i proverite funkcionisanje releja za rasterećenje sa malom
snagom (35 stepeni zadate vrednosti i mala količina vode). Ukoliko dolazi do fluktuacija
releja za rasterećenje potrebno je odabrati režim rada »2«.
