E2H-Klemmenabmessungen - Danfoss VLT AutomationDrive FC 302 Bedienungsanleitung

VLT® AutomationDrive FC 302
Bedienungsanleitung

5.8 E2h-Klemmenabmessungen

6X 613 (24.1)
1
515 (20.3)
485 (19.1)
200 (7.9)
0 (0.0)

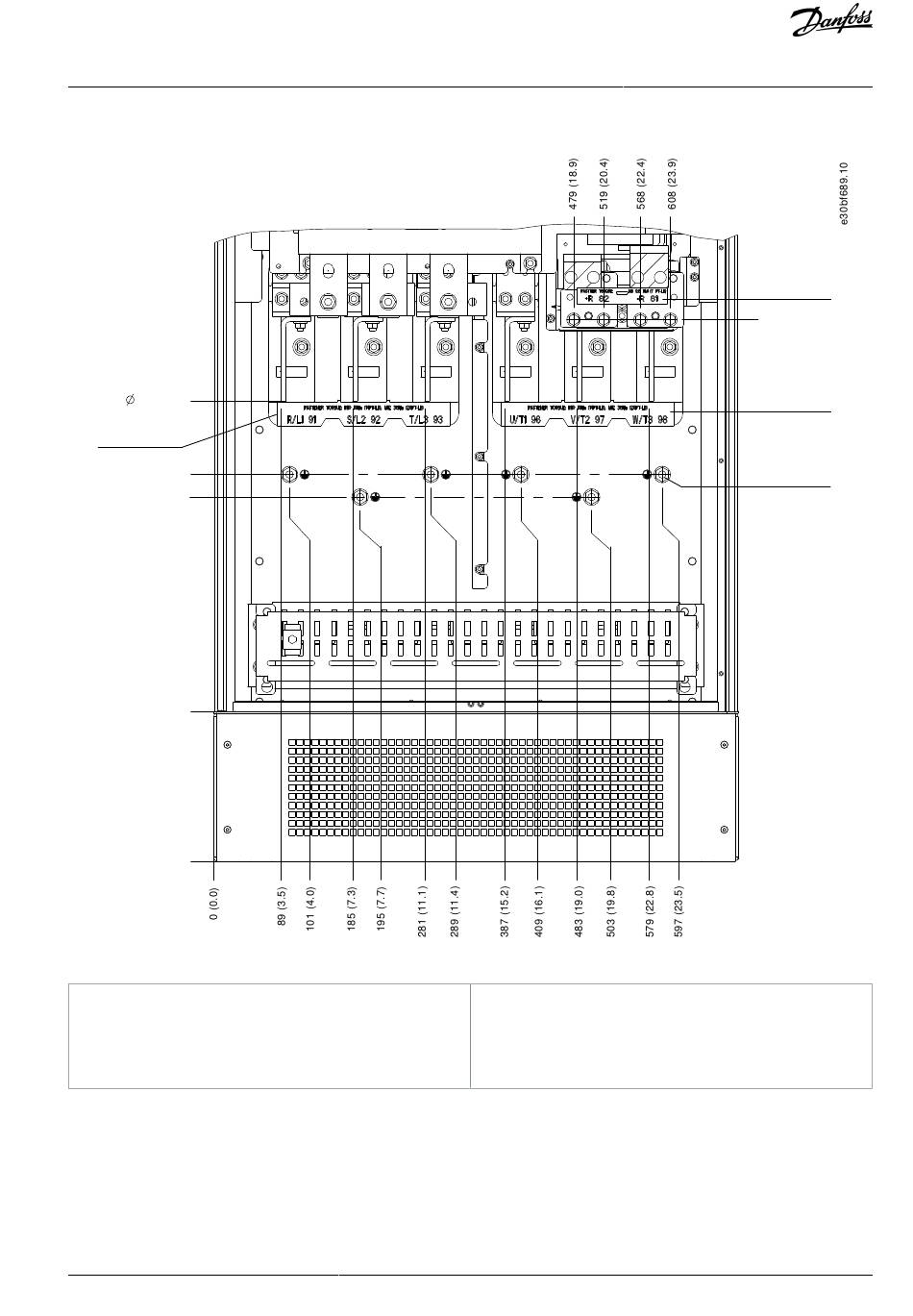

Abbildung 24: E2h-Klemmenabmessungen (Frontansicht)
1 Netzklemmen
2 Anschlussklemmen für Bremse oder Rückspeiseein-
heit
Danfoss A/S © 2019.12
3 Motorklemmen
4 Erdungsklemmen, M10-Sechskantmutter
AQ275652476278de-000101 / 130R0709 | 45
Elektrische Installation
2
721 (28.4)
3
4
