Elektrische Installation
Standard-Parametereinstellung:
•
Klemme 53: Drehzahlsollwertsignal ohne
Rückführung (siehe Parameter 16-61 AE 53 Modus).
•
Klemme 54: Istwertsignal mit Rückführung (siehe
Parameter 16-63 AE 54 Modus).
HINWEIS
Trennen Sie vor einer Änderung der Schalterpositionen
den Frequenzumrichter vom Netz.
4 4
1. Entfernen Sie das LCP (Local Control Panel) (siehe
Abbildung 4.27).
2. Entfernen Sie jegliche optionale Ausrüstung zur
Abdeckung der Schalter.
3. Stellen Sie die Schalter A53 und A54 zur Wahl des
Signaltyps ein: U wählt Spannung, I wählt Strom.

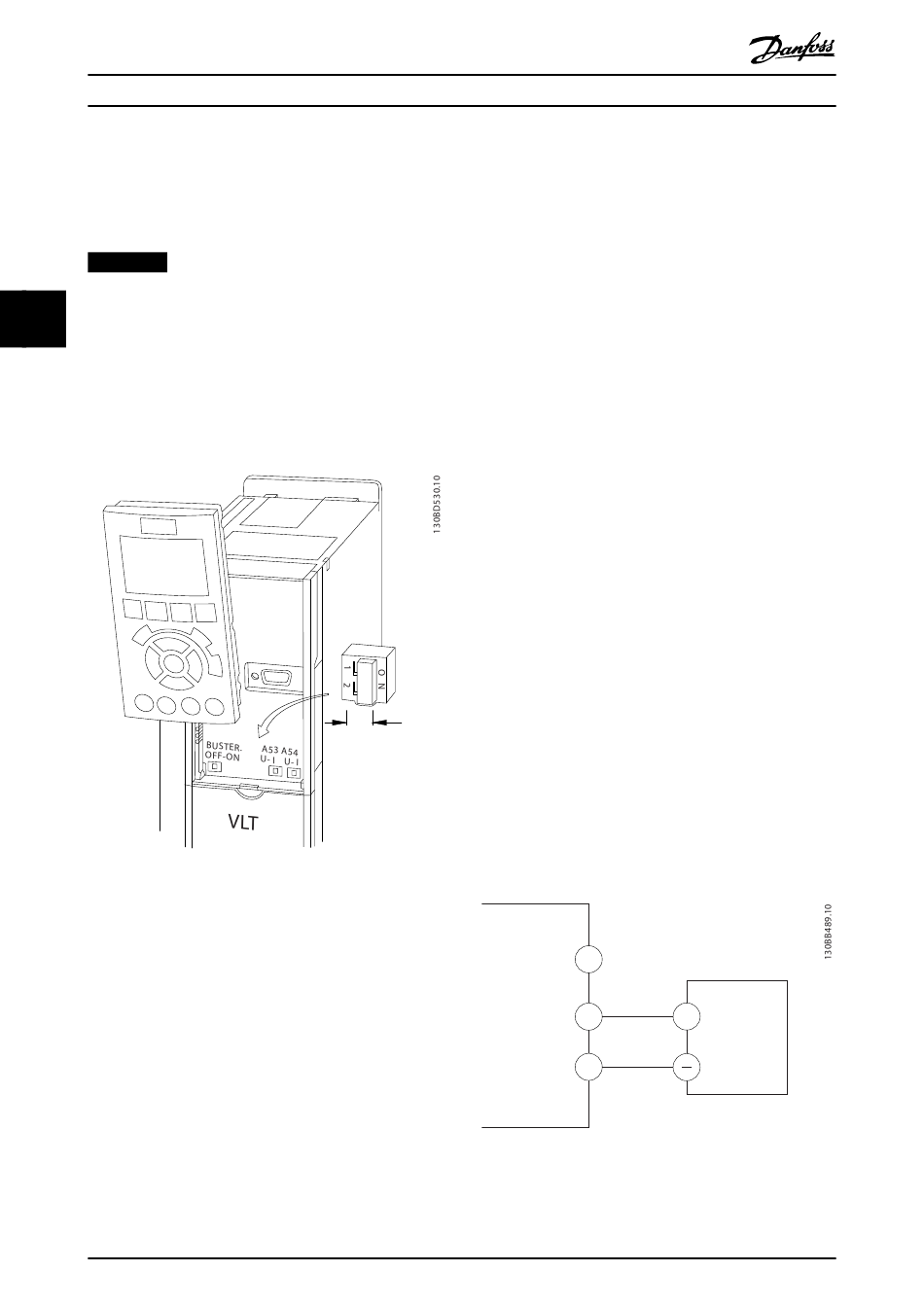

Abbildung 4.27 Lage der Schalter für die Klemmen 53 und 54

4.8.5 Safe Torque Off (STO)

Zur Ausführung der Funktion Safe Torque Off (STO) ist eine
zusätzliche Verkabelung des Frequenzumrichters
erforderlich. Nähere Informationen finden Sie in der
Bedienungsanleitung der Funktion Safe Torque Off (STO) für
®
VLT Frequency Converters.

4.8.6 Konfiguration der seriellen

Schnittstelle RS485
RS485 ist eine Zweileiter-Busschnittstelle, die mit einer
busförmigen Netztopologie kompatibel ist. Sie umfasst
folgenden Funktionen:
36
®
VLT HVAC Drive FC 102
Führen Sie zur grundlegenden Konfiguration der seriellen
Kommunikation die folgenden Schritte durch:
Abbildung 4.28 Schaltbild für serielle Kommunikation
Danfoss A/S © 02/2017 Alle Rechte vorbehalten.
•
Sie können entweder das Danfoss FC- oder das
Modbus RTU-Kommunikationsprotokoll, die intern
im Frequenzumrichter vorhanden sind,
verwenden.
•
Sie können Funktionen extern über die Protokoll-
software und die RS485-Verbindung oder in
Parametergruppe 8-** Optionen/Schnittstellen
programmieren.
•
Durch Auswahl eines bestimmten Kommunikati-
onsprotokolls werden verschiedene
Standardparametereinstellungen passend zu den
Spezifikationen dieses Protokolls geändert, sodass
einige zusätzliche protokollspezifische Parameter
verfügbar sind.
•
Zur Bereitstellung zusätzlicher Kommunikations-
protokolle sind Optionskarten zum Einbau in den
Frequenzumrichter erhältlich. Die Installations-
und Betriebsanweisungen entnehmen Sie der
Dokumentation der jeweiligen Optionskarte.
•
Ein Schalter (BUS TER.) auf der Steuerkarte dient
zum Zuschalten des Busabschlusswiderstands.
Siehe Abbildung 4.27.
1. Schließen Sie das serielle RS485-Schnittstel-
lenkabel an die Klemmen (+)68 und (-)69 an.
1a Verwenden Sie ein abgeschirmtes
serielles Schnittstellenkabel (empfohlen).
1b Zur vorschriftsgemäßen Erdung siehe
Kapitel 4.3 Erdung.
2. Wählen Sie die folgenden Parametereinstellungen:
2a Den Protokolltyp in Parameter 8-30 FC-
Protokoll.
2b Die Frequenzumrichter-Adresse in
Parameter 8-31 Adresse.
2c Die Baudrate in Parameter 8-32 Baudrate.
61
68
69
+
RS485
