Oszilloskop-Konzepte

Abtast- und Erfassungskonzepte

Benutzerhandbuch der Oszilloskop-Serie TBS2000B
Diesen Abschnitt sollten Sie lesen, wenn Sie noch nicht mit Oszilloskopen oder
Digitaloszilloskopen vertraut sind.
Bevor ein Oszilloskop ein Signal anzeigen oder messen kann, muss das Signal
abgetastet werden. Mit Sampling (Abtasten) wird der Prozess bezeichnet, bei
dem der Wert der Eingangssignalamplitude in regelmäßigen Abständen gemessen
wird (als „Abtastrate" bezeichnet und in Samples (Abtastungen) pro Sekunde
angegeben), die abgetasteten Signalpegel in Digitalwerte umgewandelt und die
abgetasteten Werte im Speicher abgelegt werden, um einen Signaldatensatz
anzulegen. Das Oszilloskop nutzt die digitalisierten Werte im Signaldatensatz,
um Signale zu erzeugen, anzuzeigen und zu messen. Zu jedem Oszilloskopkanal
gehört ein eigener Signaldatensatzspeicher.
Oszilloskope der Baureihen TBS2000B und nutzen die Abtastung in Echtzeit.

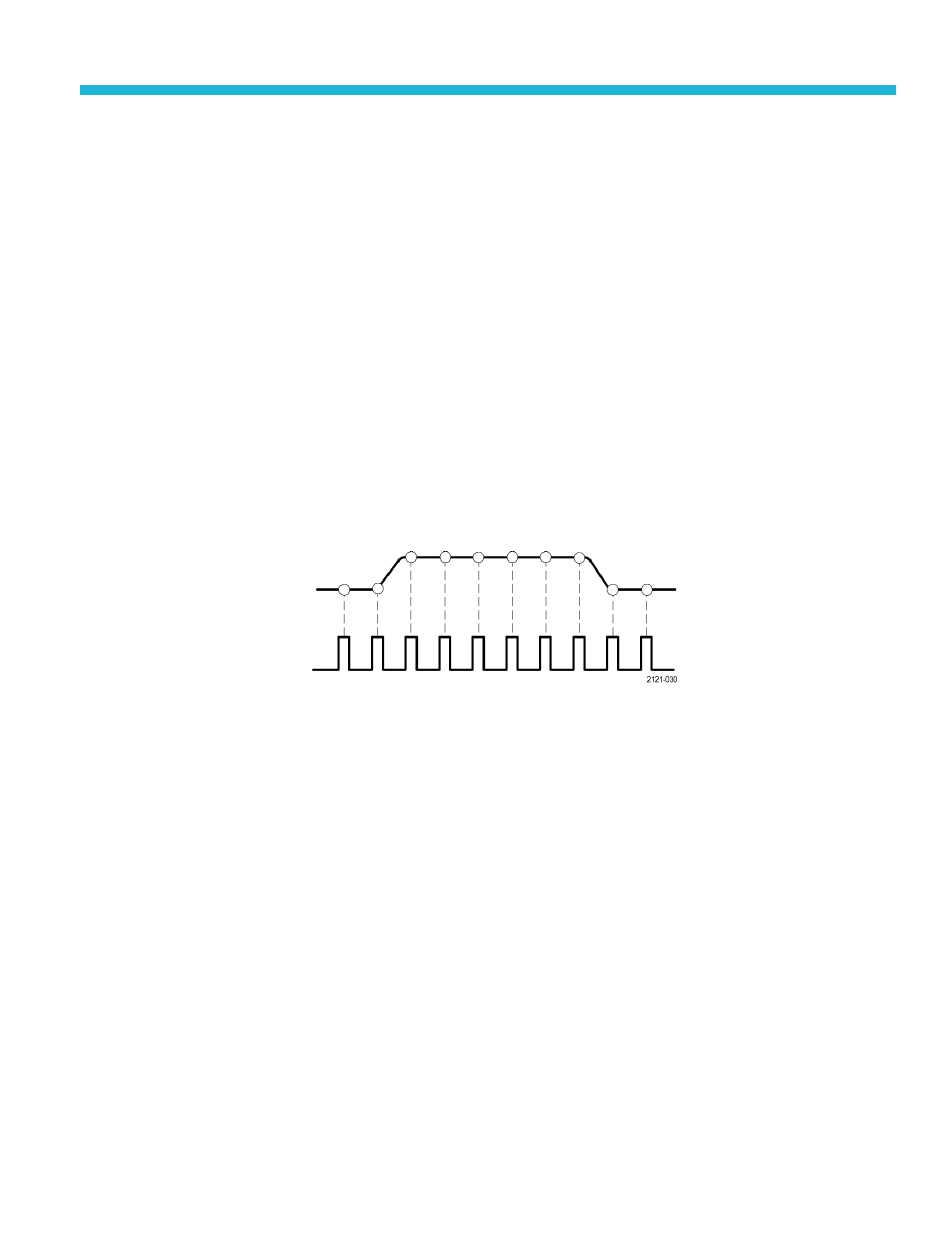

Bei der Echtzeit-Abtastung tastet das Oszilloskop alle abgetasteten Punkte der
Reihe nach ab, digitalisiert sie, legt die abgetasteten Daten im Speicher ab und
wiederholt anschließend den Abtastungs- und Speicherungsprozess.
Mit dem Drehknopf Horizontal Scale (Horizontalskala) können Sie die
Abtastrate (Abtastungen pro Sekunde) ändern. Das Oszilloskop stellt die
Abtastrate automatisch so ein, dass mehr als genügend Abtastungen verwendet
werden, um die Signalinformationen exakt zu erfassen. Die Abtastrate wird am
Bildschirm in der Anzeige für Horizontalposition/Skala permanent angezeigt.
